Kontaktor AFC26-22-00-88

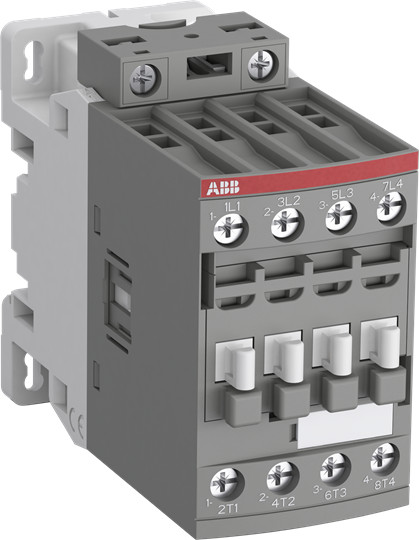

ABB AFC26-22-00-88-kontaktor i grå, set skråt forfra med skrueterminaler og fire hvide kontaktdele.ABB AFC26-22-00-88-kontaktor set skråt ovenfra, med de fire åbne tilslutningsfelter synlige øverst.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet kontaktor med 2 NO- og 2 NC-hovedkontakter, 11 kW ved AC-3/400 V, 22 A og skruetilslutning. Spolespænding: 230–240 V AC ved 50 Hz. Læs mere…
  • Varenr.:
    5401029796
  • EAN nr.:
    3471523014930
  • Typenr.:
    1SBL231501R8800, AFC26-22-00-88
pr. stk. inkl. moms
718,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

AFC26-22-00-88 er en kontaktor fra AFC-serien med AC-betjening og skruetilslutning til hovedstrømkredsen. Modellen har fire hovedkontakter: 2 sluttende (NO) og 2 brydende (NC). Den er beregnet til styring af trefasede motorer og kan også anvendes til blandt andet isolering, kondensatorkobling og belysning.

AFC-serien omfatter kompakte kontaktorer fra 4 til 45 kW ved AC-3, 400 V. Serien kan anvendes til styring af strømkredsløb op til 690 V AC eller 220 V DC. De 3-polede kontaktorer i serien er udført i blokkonstruktion med konventionel, viklet AC-magnetspole.

Elektriske data

  • Nominel driftseffekt: 11 kW ved AC-3, 400 V
  • Nominel driftsstrøm: 22 A ved AC-3, 400 V
  • Nominel driftsstrøm: 45 A ved AC-1, 400 V
  • Driftsspænding: 690 V AC ved 50 Hz og 690 V AC ved 60 Hz
  • Spolespænding: 230–240 V ved 50 Hz
  • Spolespænding: 240–260 V AC ved 60 Hz
  • Spolespænding: 230–260 V DC
  • Betjeningstype: AC
  • Hjælpekontakter i grundkonfigurationen: 0 NO og 0 NC

Tilslutning og tilbehør

Kontaktoren kan udstyres med standard AF-tilbehør. Fleksible, udskiftelige spoleterminaler giver mulighed for tilslutning ovenfra, nedefra eller fra begge sider. Tilbehør omfatter 1- og 4-polede frontmonterede hjælpekontakter samt 2-polede hjælpekontakter til montering på højre eller venstre side. Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og spoletilslutningerne A1 og A2. Alle ekstra NC-kontakter er tvangsførte i henhold til IEC 60947-5-1, tillæg L. Sortimentet omfatter desuden andet tilbehør.

Mål og montering

  • Bredde: 45 mm
  • Højde: 86 mm
  • Dybde: 101 mm
  • Hovedstrømkreds: skrueforbindelse
  • Egnet til DIN-skinnemontage: nej

Identifikation

  • Typebetegnelse: AFC26-22-00-88
  • Type nummer: 1SBL231501R8800
  • Produktnummer: 5401029796
  • EAN: 3471523014930

Specifikationer

  • Varenummer:
    5401029796
  • EAN nummer:
    3471523014930
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL231501R8800, AFC26-22-00-88
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    2.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    2.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    101.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    11.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    22.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    45.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    230 - 240 V
  • Spolespænding AC 60HZ:
    240 - 260 V
  • Spolespænding DC:
    230 - 260 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
