Kontaktor AFC30-30-00K-81, 15 kW, 400 V AC, 24 V AC

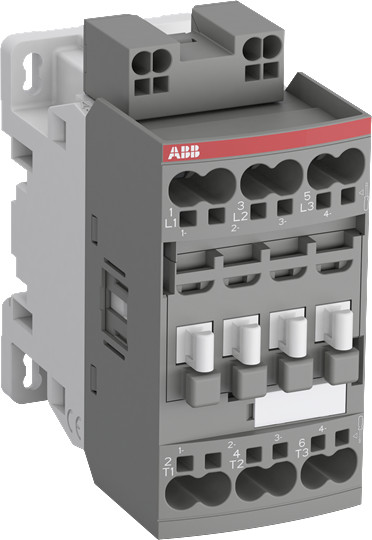

ABB AFC30-30-00K-81 kontaktor til 15 kW med 24 V AC-styrespænding, set skråt forfra med klemmer synlige.ABB AFC30-30-00K-81 kontaktor til 15 kW set fra en anden skrå vinkel, med åbne terminaler og ABB-logo.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet kontaktor til motorstyring og andre strømkredsløb. Har fjederklemmer, 24 V AC-styrespænding og en mærkeeffekt på 15 kW ved AC-3, 400 V. Læs mere…
  • Varenr.:
    5401029800
  • EAN nr.:
    3471523015005
  • Typenr.:
    1SBL271005R8100, AFC30-30-00K-81
pr. stk. inkl. moms
853,00 kr.

Måske interessant?

Beskrivelse

Kontaktor til motorstyring og strømkredsløb

AFC30-30-00K-81 er en 3-polet kontaktor i AFC-serien, der primært bruges til styring af trefasede motorer. Serien omfatter kontaktorer fra AFC09 til AFC96 med mærkeeffekter fra 4 til 45 kW ved AC-3, 400 V. Kontaktorerne kan også anvendes til andre opgaver, herunder isolering, kondensatorkobling og belysning.

Denne model har en mærkeeffekt på 15 kW ved AC-3, 400 V og en nominel driftsstrøm på 32 A ved AC-3, 400 V. Den nominelle driftsstrøm ved AC-1, 400 V er 50 A. Kontaktoren er udført i blokkonstruktion med konventionel, viklet AC-magnetspole.

Elektriske data og tilslutning

  • 3 sluttende hovedkontakter og 0 brydende hovedkontakter (NC)
  • 0 hjælpekontakter (NO) og 0 hjælpekontakter (NC)
  • Spændingstype for betjening: AC
  • Spolespænding: 24 V AC ved 50 Hz og 60 Hz; data angiver også 24 V DC
  • Driftsspænding: op til 690 V AC ved 50 Hz eller 60 Hz. Serien kan anvendes til strømkredsløb op til 220 V DC
  • Tilslutning af hovedstrømkreds med fjederklemmer
  • Nominel drifteffekt ved AC-3, 400 V: 15 kW
  • Nominel driftseffekt NEMA: 14,914 kW

Montering og tilbehør

Kontaktoren er ikke egnet til DIN-skinnemontage. Den kan udstyres med standard AF-tilbehør. Fleksible, udskiftelige spoleterminaler giver mulighed for tilslutning ovenfra, nedefra eller fra begge retninger.

Tilbehør, der kan monteres, omfatter 1- og 4-polede frontmonterede hjælpekontakter samt 2-polede hjælpekontakter til højre- eller venstremontering. Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og spoletilslutningerne A1 og A2. Alle ekstra NC-kontakter er udført som tvangsførte i henhold til IEC 60947-5-1, tillæg L. Sortimentet omfatter desuden andet tilbehør.

Mål og typebetegnelse

  • Bredde: 45 mm
  • Højde: 92,5 mm
  • Dybde: 86 mm
  • Typebetegnelse: 1SBL271005R8100
  • Model: AFC30-30-00K-81

Specifikationer

  • Varenummer:
    5401029800
  • EAN nummer:
    3471523015005
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL271005R8100, AFC30-30-00K-81
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    86.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    92.5 mm
  • Nominel drift effekt NEMA:
    14.914 kW
  • Nominel drifteffekt AC-3, 400 V:
    15.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    32.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    50.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Spolespænding DC:
    24 - 24 V
  • Tilslutningstype hovedstrømkreds:
    Fjederklemme
  • Producent/forhandler:
    ABB
