Kontaktor AFC38-22-00-84

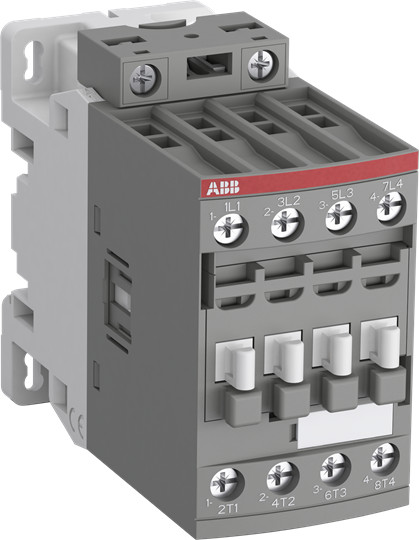

ABB AFC38-22-00-84 er en grå firepolet kontaktor med synlige skrueforbindelser og kontakter set skråt forfra.ABB AFC38-22-00-84-kontaktor set tættere og skråt forfra med de fire øverste og nederste skrueforbindelser synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet kontaktor med 2NO+2NC, 11 kW AC-3 ved 400 V og skrueforbindelse. Til motorstyring og andre styrekredsløb. Læs mere…
  • Varenr.:
    5401029414
  • EAN nr.:
    3471523016378
  • Typenr.:
    1SBL291501R8400, AFC38-22-00-84
pr. stk. inkl. moms
1.087,00 kr.

Måske interessant?

Beskrivelse

Beskrivelse

Kontaktor AFC38-22-00-84 hører til AFC-serien, der omfatter modeller fra AFC09 til AFC96 med en effekt på 4–45 kW AC-3 ved 400 V. Serien har AC-styring og bruges blandt andet til styring af trefasede motorer og strømkredsløb. Kontaktorerne kan også anvendes til isolering, kondensatorkobling og belysning.

Denne model har fire hovedkontakter: 2 sluttende (NO) og 2 brydende (NC). Den nominelle driftseffekt er 11 kW AC-3 ved 400 V.

Tekniske data

  • Type: AFC38-22-00-84
  • Typebetegnelse: 1SBL291501R8400
  • Produktnummer: 5401029414
  • EAN: 3471523016378
  • Betjeningstype: AC
  • Spolespænding: 110 V ved 50 Hz, 110–120 V AC ved 60 Hz samt 110–120 V DC
  • Driftsspænding: 690 V AC ved både 50 Hz og 60 Hz
  • Nominel driftstrøm: 22 A AC-3 og 55 A AC-1 ved 400 V
  • Hovedkontakter: 2 sluttende (NO) og 2 brydende (NC)
  • Hjælpekontakter: 0 sluttende (NO) og 0 brydende (NC)
  • Tilslutning af hovedstrømkreds: skrueforbindelse
  • Mål: 45 mm bred, 86 mm høj og 101 mm dyb
  • Ikke egnet til DIN-skinnemontage

Konstruktion og tilbehør

AFC-seriens 3-polede kontaktorer beskrives med blokkonstruktion og konventionel viklet AC-magnetspole. Serien kan udstyres med standard AF-tilbehør. Fleksible, udskiftelige spoleterminaler gør det muligt at tilslutte ovenfra, nedefra eller fra begge retninger.

  • Muligt tilbehør omfatter 1- og 4-polede frontmonterede hjælpekontakter samt 2-polede hjælpekontakter til højre- eller venstremontering.
  • Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og spoleterminalerne A1 og A2.
  • Alle ekstra NC-kontakter er tvangsførte i henhold til IEC 60947-5-1, tillæg L.
  • Yderligere tilbehør indgår i sortimentet.

Specifikationer

  • Varenummer:
    5401029414
  • EAN nummer:
    3471523016378
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL291501R8400, AFC38-22-00-84
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    2.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    2.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    101.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    11.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    22.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    55.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    110 - 110 V
  • Spolespænding AC 60HZ:
    110 - 120 V
  • Spolespænding DC:
    110 - 120 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
