- Varenr.:5401029020
- EAN nr.:3471523016392
- Typenr.:1SBL291501R8800, AFC38-22-00-88
Måske interessant?
Beskrivelse

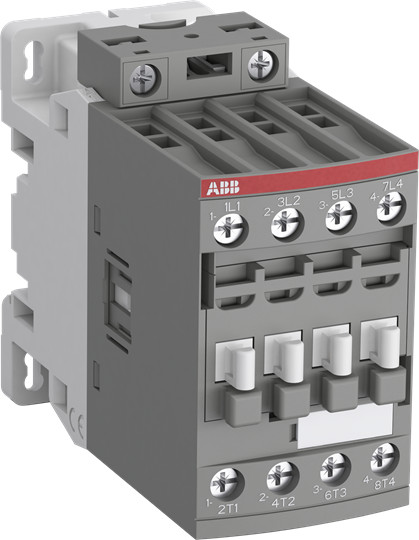

Kontaktor til styring af motorer og strømkredsløb
AFC38-22-00-88 er en kontaktor med AC-betjening, beregnet til blandt andet styring af trefasede motorer. Den har 2 sluttende (NO) og 2 brydende (NC) hovedkontakter. Ved AC-3 og 400 V er den nominelle driftseffekt 11 kW og den nominelle driftsstrøm 22 A.
AFC09–AFC96-serien dækker kontaktorer fra 4 til 45 kW AC-3 ved 400 V. Serien kan anvendes til styring af strømkredsløb op til 690 V AC eller 220 V DC samt til opgaver som isolering, kondensatorkobling og belysning. AFC-seriens 3-polede kontaktorer er udført i blokkonstruktion med konventionel viklet AC-magnetspole.
Tilslutning og kompatibelt tilbehør
Hovedstrømkredsen tilsluttes med skrueforbindelser. Kontaktoren kan udstyres med standard AF-tilbehør. Fleksible, udskiftelige spoleterminaler giver mulighed for tilslutning ovenfra, nedefra eller fra begge retninger.
- Driftsspænding: 690 V AC ved 50 Hz og 60 Hz.
- Spolespænding: 230–240 V ved 50 Hz, 240–260 V AC ved 60 Hz og 230–260 V DC.
- Nominel driftsstrøm ved AC-1 og 400 V: 55 A.
- Hjælpekontakter, der kan monteres: 1- og 4-polede frontmonterede samt 2-polede højre- eller venstremonterede.
- Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og tilslutningerne A1 og A2.
- Alle ekstra NC-kontakter er tvangsførte i henhold til IEC 60947-5-1, tillæg L.
- Ikke egnet til DIN-skinnemontage.
Mål og identifikation
- Bredde: 45 mm.
- Højde: 86 mm.
- Dybde: 101 mm.
- Typebetegnelse: 1SBL291501R8800, AFC38-22-00-88.
- Produktnummer: 5401029020.
- EAN: 3471523016392.
Sortimentet omfatter desuden andet tilbehør til AFC-serien.
Specifikationer
-
Varenummer:5401029020
-
EAN nummer:3471523016392Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SBL291501R8800, AFC38-22-00-88Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydende hovedkontakter NC:2.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal sluttende hovedkontakter:2.0
-
Bredde:45.0 mm
-
Driftsspænding AC 50 Hz:690 - 690 V
-
Driftsspænding AC 60 Hz:690 - 690 V
-
Dybde:101.0 mm
-
Egnet til DIN-skinnemontage:Nej
-
Højde:86.0 mm
-
Nominel drifteffekt AC-3, 400 V:11.0 kW
-
Nominelt driftstrøm le på AC-3, 400 V:22.0 A
-
Nominelt driftstrøm le på AC-1, 400 V:55.0 A
-
Spændingstype for betjening:AC
-
Spolespænding 50HZ:230 - 240 V
-
Spolespænding AC 60HZ:240 - 260 V
-
Spolespænding DC:230 - 260 V
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Producent/forhandler:ABB
