Kontaktor AFC38-30-00K-80, 3-polet, 18,5 kW, 38 A, 1SBL291005R8000

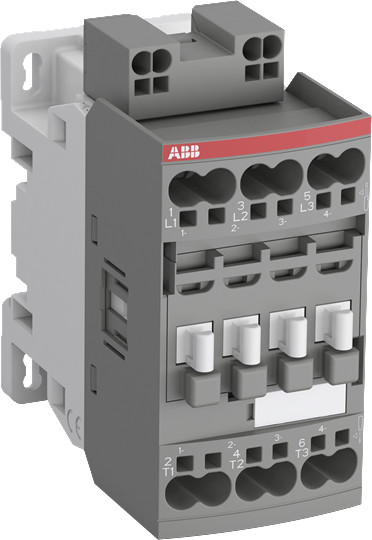

ABB AFC38-30-00K-80 er en grå, 3-polet kontaktor med synlige tilslutninger og kontakter set forfra.ABB AFC38-30-00K-80-kontaktoren set lidt ovenfra med åbninger til fjederklemmerne tydeligt synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet kontaktor med AC-styring, 18,5 kW AC-3 ved 400 V og 38 A. Med fjederklemmer og spole til 220–230 V AC ved 50 Hz. Læs mere…
  • Varenr.:
    5401029438
  • EAN nr.:
    3471523015098
  • Typenr.:
    1SBL291005R8000, AFC38-30-00K-80
pr. stk. inkl. moms
656,00 kr.

Måske interessant?

Beskrivelse

Kontaktor til motorstyring og kobling

AFC38-30-00K-80 er en 3-polet kontaktor i AFC-serien med AC-styring og konventionel viklet AC-magnetspole. Kontaktorerne i serien dækker 4–45 kW AC-3 ved 400 V og bruges især til styring af trefasede motorer. De kan også anvendes til andre opgaver, herunder isolering, kondensatorkobling og belysning.

Serien kan anvendes til styring af strømkredsløb op til 690 V AC eller 220 V DC. Kontaktorens hovedkontakter er beregnet til en nominel driftsstrøm på 38 A ved AC-3 og 400 V.

Tekniske data

  • Antal poler og sluttende hovedkontakter: 3
  • Brydende hovedkontakter (NC): 0
  • Nominel drifteffekt AC-3 ved 400 V: 18,5 kW
  • Nominel drifteffekt NEMA: 18,6425 kW
  • Nominel driftsstrøm AC-3 ved 400 V: 38 A
  • Nominel driftsstrøm AC-1 ved 400 V: 50 A
  • Driftsspænding AC ved 50 Hz og 60 Hz: 690 V
  • Spolespænding ved 50 Hz: 220–230 V AC
  • Spolespænding ved 60 Hz: 230–240 V AC
  • Spolespænding DC: 220–240 V
  • Tilslutning til hovedstrømkredsen: fjederklemme (Push-In)
  • Indbyggede hjælpekontakter: 0 sluttende (NO) og 0 brydende (NC)
  • Mål: bredde 45,0 mm, højde 92,5 mm og dybde 86,0 mm
  • Ikke egnet til DIN-skinnemontage
  • Typebetegnelse: AFC38-30-00K-80
  • Alternativ typebetegnelse: 1SBL291005R8000
  • Produktnummer: 5401029438
  • EAN: 3471523015098

Tilslutning og tilbehør

Kontaktoren er udført i blokkonstruktion og kan udstyres med standard AF-tilbehør. Fleksible, udskiftelige spoleterminaler giver mulighed for tilslutning ovenfra, nedefra eller fra begge retninger.

  • Mulighed for 1- og 4-polede frontmonterede hjælpekontakter
  • Mulighed for højre- og venstremonterede 2-polede hjælpekontakter
  • Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og spoletilslutningerne A1 og A2
  • Alle ekstra NC-kontakter er tvangsførte i henhold til IEC 60947-5-1, tillæg L
  • Yderligere tilbehør indgår i sortimentet

Specifikationer

  • Varenummer:
    5401029438
  • EAN nummer:
    3471523015098
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL291005R8000, AFC38-30-00K-80
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    86.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    92.5 mm
  • Nominel drift effekt NEMA:
    18.6425 kW
  • Nominel drifteffekt AC-3, 400 V:
    18.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    38.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    50.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    220 - 230 V
  • Spolespænding AC 60HZ:
    230 - 240 V
  • Spolespænding DC:
    220 - 240 V
  • Tilslutningstype hovedstrømkreds:
    Fjederklemme
  • Producent/forhandler:
    ABB
