- Varenr.:5401029167
- EAN nr.:3471523015104
- Typenr.:1SBL291005R8100, AFC38-30-00K-81
Måske interessant?
Beskrivelse

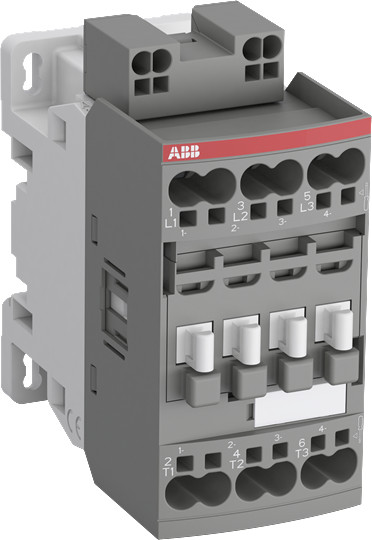

AFC38-30-00K-81 er en 3-polet kontaktor i AFC-serien, som omfatter modeller fra AFC09 til AFC96 med AC-3-effekter fra 4 til 45 kW ved 400 V. Serien bruges hovedsageligt til styring af trefasemotorer og kan også anvendes til andre strømkredsløb, eksempelvis isolering, kondensatorkobling og belysning.
Tekniske specifikationer
- Nominel driftseffekt: 18,5 kW AC-3 ved 400 V
- Nominel driftsstrøm: 38 A AC-3 ved 400 V og 50 A AC-1 ved 400 V
- Nominel driftseffekt NEMA: 18,6425 kW
- Driftsspænding: op til 690 V AC ved 50 eller 60 Hz. AFC-serien kan generelt styre strømkredsløb op til 220 V DC.
- Betjeningstype: AC. Spolespændingsdata angiver 24 V ved 50 Hz og 60 Hz AC samt 24 V DC.
- Hovedstrømkredsen tilsluttes med fjederklemmer.
- 3 sluttende hovedkontakter, 0 brydende hovedkontakter, 0 indbyggede NO-hjælpekontakter og 0 indbyggede NC-hjælpekontakter.
- Mål: 92,5 mm høj, 45 mm bred og 86 mm dyb.
- Ikke egnet til DIN-skinnemontage.
- Typenummer: 1SBL291005R8100
- Produktnummer: 5401029167. EAN: 3471523015104.
Konstruktion og tilbehør
Kontaktorerne i AFC-serien har blokkonstruktion og konventionel, viklet AC-magnetspole. De kan udstyres med standard AF-tilbehør. Fleksible, udskiftelige spoleterminaler gør det muligt at tilslutte ovenfra, nedefra eller fra begge retninger.
- Tilbehør omfatter 1- og 4-polede frontmonterede hjælpekontakter samt 2-polede hjælpekontakter til højre- eller venstremontage.
- Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og spoleterminalerne A1 og A2.
- Alle ekstra NC-kontakter er tvangsførte i henhold til IEC 60947-5-1, tillæg L.
- Yderligere tilbehør indgår i AFC-sortimentet.
Specifikationer
-
Varenummer:5401029167
-
EAN nummer:3471523015104Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SBL291005R8100, AFC38-30-00K-81Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydende hovedkontakter NC:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal sluttende hovedkontakter:3.0
-
Bredde:45.0 mm
-
Driftsspænding AC 50 Hz:690 - 690 V
-
Driftsspænding AC 60 Hz:690 - 690 V
-
Dybde:86.0 mm
-
Egnet til DIN-skinnemontage:Nej
-
Højde:92.5 mm
-
Nominel drift effekt NEMA:18.6425 kW
-
Nominel drifteffekt AC-3, 400 V:18.5 kW
-
Nominelt driftstrøm le på AC-3, 400 V:38.0 A
-
Nominelt driftstrøm le på AC-1, 400 V:50.0 A
-
Spændingstype for betjening:AC
-
Spolespænding 50HZ:24 - 24 V
-
Spolespænding AC 60HZ:24 - 24 V
-
Spolespænding DC:24 - 24 V
-
Tilslutningstype hovedstrømkreds:Fjederklemme
-
Producent/forhandler:ABB
