Kontaktor AFC38-30-00K-84, 3-polet, 18,5 kW, 400 V AC-3

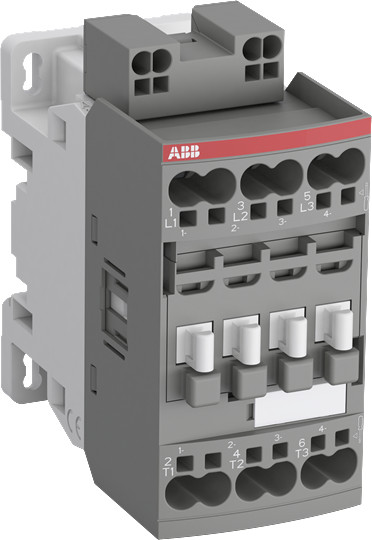

ABB AFC38-30-00K-84 kontaktor med tre poler, gråt kabinet, hvide betjeningsdele og synlige terminaler.ABB AFC38-30-00K-84 kontaktor set fra en anden vinkel med åbne terminaler øverst og nederst.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet kontaktor med fjederklemmer og 18,5 kW AC-3 ved 400 V. Spolespændingen er 110 V AC ved 50 Hz og 110–120 V AC ved 60 Hz. Læs mere…
  • Varenr.:
    5401028601
  • EAN nr.:
    3471523015111
  • Typenr.:
    1SBL291005R8400, AFC38-30-00K-84
pr. stk. inkl. moms
958,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

AFC38-30-00K-84 er en 3-polet kontaktor med AC-styring og konventionel, viklet AC-magnetspole. Den er beregnet til styring af trefasede motorer og andre strømkredsløb. Kontaktorerne i AFC-serien spænder fra AFC09 til AFC96 og dækker 4–45 kW AC-3 ved 400 V.

Kontaktoren har en nominel driftseffekt på 18,5 kW AC-3 ved 400 V og en nominel driftsstrøm på 38 A AC-3 ved 400 V. Driftsstrømmen ved AC-1 og 400 V er 50 A. Den nominelle driftseffekt efter NEMA er 18,6425 kW.

Funktioner og anvendelse

Kontaktoren kan anvendes til styring af trefasede motorer og strømkredsløb op til 690 V AC eller 220 V DC. Andre anvendelser omfatter isolering, kondensatorkobling og belysning. AFC-serien er opbygget som en blok og kan udstyres med standard AF-tilbehør.

  • 3 sluttende hovedkontakter og 0 brydende hovedkontakter (NC)
  • 0 hjælpekontakter (NO) og 0 hjælpekontakter (NC) på kontaktoren
  • Tilslutning af hovedstrømkredsen med fjederklemmer (Push-In)
  • Driftsspænding: 690 V AC ved 50 Hz og 690 V AC ved 60 Hz
  • Betjeningsspændingstype: AC
  • Spolespænding: 110–110 V ved 50 Hz, 110–120 V AC ved 60 Hz og 110–120 V DC

Tilslutning og tilbehør

De fleksible, udskiftelige spoleterminaler gør det muligt at tilslutte ovenfra, nedefra eller fra begge retninger. Muligt tilbehør omfatter 1- og 4-polede frontmonterede hjælpekontakter samt 2-polede hjælpekontakter til højre- eller venstremontering. Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og spoletilslutningerne A1 og A2. Alle ekstra NC-kontakter er udført som tvangsførte i henhold til IEC 60947-5-1, tillæg L. Yderligere tilbehør findes til serien.

Mål og montering

  • Bredde: 45 mm
  • Højde: 92,5 mm
  • Dybde: 86 mm
  • Egnet til DIN-skinnemontage: Nej

Identifikation

  • Typebetegnelse: AFC38-30-00K-84
  • Typenummer: 1SBL291005R8400
  • Produktnummer: 5401028601
  • EAN: 3471523015111

Specifikationer

  • Varenummer:
    5401028601
  • EAN nummer:
    3471523015111
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL291005R8400, AFC38-30-00K-84
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    86.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    92.5 mm
  • Nominel drift effekt NEMA:
    18.6425 kW
  • Nominel drifteffekt AC-3, 400 V:
    18.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    38.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    50.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    110 - 110 V
  • Spolespænding AC 60HZ:
    110 - 120 V
  • Spolespænding DC:
    110 - 120 V
  • Tilslutningstype hovedstrømkreds:
    Fjederklemme
  • Producent/forhandler:
    ABB
