Kontaktor AFC38-40-00-80, 4 sluttende hovedkontakter

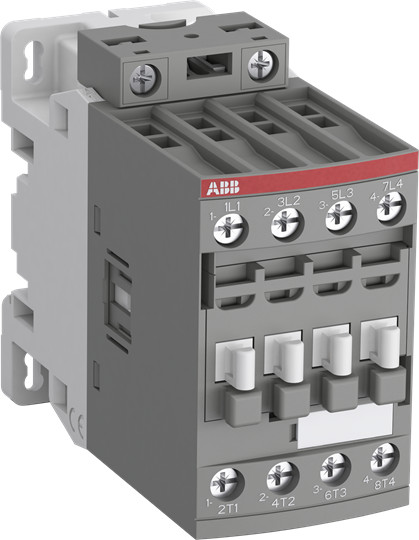

ABB AFC38-40-00-80-kontaktor med fire sluttende hovedkontakter set skråt forfra; skrueterminaler og betjeningsdele ses.ABB AFC38-40-00-80-kontaktor set skråt forfra ovenfra, så de åbne tilslutningskanaler og fire hovedkontakter ses.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
Kontaktor med AC-styring, skrueforbindelse og 4 sluttende hovedkontakter. Angivet til 11 kW AC-3 ved 400 V. Læs mere…
  • Varenr.:
    5401028641
  • EAN nr.:
    3471523016323
  • Typenr.:
    1SBL291201R8000, AFC38-40-00-80
pr. stk. inkl. moms
995,00 kr.

Måske interessant?

Beskrivelse

Kontaktor til styring af motorer og strømkredsløb

AFC38-40-00-80 er en kontaktor med AC-styring og skrueforbindelse til hovedstrømkredsen. Den er angivet med 4 sluttende hovedkontakter og uden brydende hovedkontakter eller hjælpe­kontakter. Kontaktorerne i AFC09-AFC96-serien dækker ifølge leverandørbeskrivelsen 4–45 kW AC-3 ved 400 V. Serien bruges især til styring af trefasede motorer og kan også anvendes til strømkredsløb, isolering, kondensatorkobling og belysning.

Leverandørbeskrivelsen omtaler AFC-serien generelt som 3-polet og med blokkonstruktion og konventionel, viklet AC-magnetspole. For denne variant angiver produktdataene 4 sluttende hovedkontakter. Den supplerende produktbetegnelse angiver 18,5 kW ved 400 V AC, mens attributterne angiver 11 kW AC-3 ved 400 V.

Elektriske specifikationer

  • Nominel drifteffekt: 11 kW AC-3 ved 400 V
  • Nominel driftstrøm: 22 A AC-3 ved 400 V og 55 A AC-1 ved 400 V
  • Driftsspænding: 690 V AC ved både 50 Hz og 60 Hz
  • Spolespænding: 220–230 V AC ved 50 Hz, 230–240 V AC ved 60 Hz og 220–240 V DC
  • Betjening med AC-spænding
  • 4 sluttende hovedkontakter, 0 brydende hovedkontakter (NC), 0 hjælpekontakter (NO) og 0 hjælpekontakter (NC)
  • Skrueforbindelse til hovedstrømkredsen

Tilbehør og montering

Kontaktoren kan udstyres med standard AF-tilbehør. Serien har fleksible, udskiftelige spoleterminaler, som tillader tilslutning ovenfra, nedefra eller fra begge retninger. Muligt tilbehør omfatter frontmonterede 1- og 4-polede hjælpekontakter samt højre- og venstremonterede 2-polede hjælpekontakter. Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og spoletilslutningerne A1 og A2. Ekstra NC-kontakter er ifølge leverandørbeskrivelsen tvangsførte i henhold til IEC 60947-5-1, tillæg L. Serien omfatter også andet tilbehør. Denne variant er ikke egnet til DIN-skinnemontage.

Mål

  • Bredde: 45 mm
  • Højde: 86 mm
  • Dybde: 101 mm

Specifikationer

  • Varenummer:
    5401028641
  • EAN nummer:
    3471523016323
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL291201R8000, AFC38-40-00-80
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    4.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    101.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    11.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    22.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    55.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    220 - 230 V
  • Spolespænding AC 60HZ:
    230 - 240 V
  • Spolespænding DC:
    220 - 240 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
