Kontaktor AFC38-40-00-81, 4-polet, 24 V AC/DC, 11 kW, skrueforbindelse

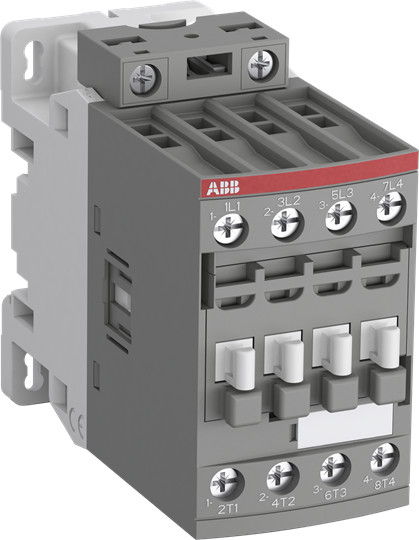

ABB AFC38-40-00-81-kontaktor, 4-polet, 24 V AC/DC og 11 kW, set skråt forfra med synlige skrueklemmer.ABB AFC38-40-00-81-kontaktor, 4-polet, 24 V AC/DC og 11 kW, set skråt forfra med de øvre tilslutningskanaler synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet AFC-kontaktor med 24 V AC/DC-spole, 11 kW AC-3 ved 400 V og skrueforbindelse. Til motorstyring og andre strømkredsløb. Læs mere…
  • Varenr.:
    5401028802
  • EAN nr.:
    3471523016330
  • Typenr.:
    1SBL291201R8100, AFC38-40-00-81
pr. stk. inkl. moms
995,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

AFC38-40-00-81 er en kontaktor i AFC-serien, der bruges til styring af trefasede motorer og andre strømkredsløb. Serien dækker kontaktorer fra AFC09 til AFC96 med en effekt på 4–45 kW AC-3 ved 400 V. Kontaktorerne kan anvendes til strømkredsløb op til 690 V AC eller 220 V DC samt til blandt andet isolering, kondensatorkobling og belysning.

Serieinformationen beskriver de 3-polede kontaktorer i AFC-serien som blokbyggede med konventionel, viklet AC-magnetspole. Denne model er angivet med fire sluttende hovedkontakter.

Tekniske data

  • Nominel driftseffekt: 11 kW AC-3 ved 400 V
  • Nominel driftsstrøm: 22 A AC-3 ved 400 V og 55 A AC-1 ved 400 V
  • Driftsspænding: op til 690 V AC ved 50/60 Hz
  • Spolespænding: 24 V AC ved 50/60 Hz; data angiver også 24 V DC
  • Hovedkontakter: 4 sluttende og 0 brydende
  • Hjælpekontakter: 0 sluttende og 0 brydende
  • Tilslutning til hovedstrømkreds: skrueforbindelse
  • Mål: 45 mm bred, 86 mm høj og 101 mm dyb
  • Ikke egnet til DIN-skinnemontage
  • Typebetegnelser: AFC38-40-00-81 og 1SBL291201R8100

Tilbehør og tilslutning

Kontaktoren kan udstyres med standard AF-tilbehør. Fleksible, udskiftelige spoleterminaler gør det muligt at tilslutte ovenfra, nedefra eller fra begge retninger. Muligt tilbehør omfatter 1- og 4-polede frontmonterede hjælpekontakter samt 2-polede hjælpekontakter til højre- eller venstremontering. Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og spoletilslutningerne A1 og A2. Alle ekstra NC-kontakter er udført som tvangsførte kontakter i henhold til IEC 60947-5-1, tillæg L. Sortimentet omfatter også yderligere tilbehør.

Specifikationer

  • Varenummer:
    5401028802
  • EAN nummer:
    3471523016330
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL291201R8100, AFC38-40-00-81
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    4.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    101.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    11.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    22.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    55.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Spolespænding DC:
    24 - 24 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
