Kontaktor AFC38-40-00-88

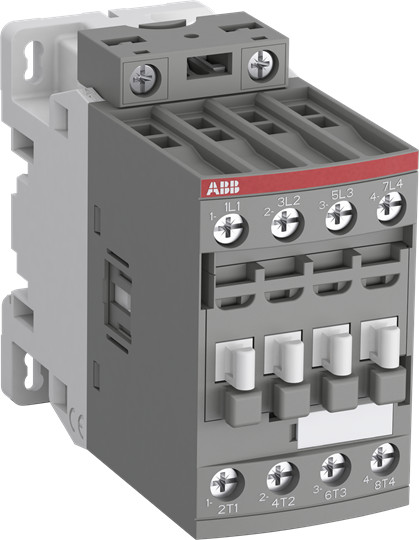

ABB AFC38-40-00-88 kontaktor med fire poler og skrueklemmer, set skråt forfra med siden synlig.ABB AFC38-40-00-88 kontaktor med fire poler, set tættere på skråt forfra med de øverste tilslutninger tydeligt synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet kontaktor med AC-styring, 22 A ved AC-3 og 400 V samt skrueforbindelser. Spolespænding: 230–240 V AC ved 50 Hz. Læs mere…
  • Varenr.:
    5401029646
  • EAN nr.:
    3471523016361
  • Typenr.:
    1SBL291201R8800, AFC38-40-00-88
pr. stk. inkl. moms
995,00 kr.

Måske interessant?

Beskrivelse

Kontaktor AFC38-40-00-88 er beregnet til styring af trefasede motorer og andre strømkredsløb. AFC-serien kan anvendes til kredsløb op til 690 V AC eller 220 V DC og omfatter modeller fra 4 til 45 kW AC-3 ved 400 V. Kontaktorerne kan også anvendes til isolering, kondensatorkobling og belysning.

Seriebeskrivelsen angiver en blokonstruktion med konventionel, viklet AC-magnetspole. Denne model er angivet med fire sluttende hovedkontakter og ingen brydende hovedkontakter.

Tekniske specifikationer

  • Nominel drifteffekt AC-3 ved 400 V: 11,0 kW
  • Nominel driftsstrøm AC-3 ved 400 V: 22 A
  • Nominel driftsstrøm AC-1 ved 400 V: 55 A
  • Driftsspænding: 690 V AC ved 50 Hz og 60 Hz
  • Spolespænding: 230–240 V AC ved 50 Hz, 240–260 V AC ved 60 Hz og 230–260 V DC
  • Tilslutning til hovedstrømkreds: skrueforbindelse
  • Mål: 45 mm bred, 86 mm høj og 101 mm dyb
  • Ikke egnet til DIN-skinnemontage

En alternativ produktbetegnelse i datagrundlaget angiver 18,5 kW ved 400 V AC-3, mens de tekniske attributter angiver 11,0 kW. Seriebeskrivelsen omtaler 3-polede kontaktorer; attributterne for denne model angiver fire sluttende hovedkontakter.

Tilbehør og tilslutning

Kontaktoren kan udstyres med standard AF-tilbehør. Spoleterminalerne er fleksible og udskiftelige og tillader tilslutning ovenfra, nedefra eller fra begge sider. Muligt tilbehør omfatter 1- og 4-polede frontmonterede hjælpekontakter samt 2-polede hjælpekontakter til montering på højre eller venstre side. Til spoletilslutning på forsiden findes en hjælpekontaktblok med 1S+1B og tilslutningerne A1 og A2. Ekstra NC-kontakter er tvangsførte i henhold til IEC 60947-5-1, tillæg L.

Identifikation

  • Typebetegnelse: 1SBL291201R8800, AFC38-40-00-88
  • Produktnummer: 5401029646
  • EAN: 3471523016361

Specifikationer

  • Varenummer:
    5401029646
  • EAN nummer:
    3471523016361
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL291201R8800, AFC38-40-00-88
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    4.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    101.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    86.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    11.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    22.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    55.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    230 - 240 V
  • Spolespænding AC 60HZ:
    240 - 260 V
  • Spolespænding DC:
    230 - 260 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
