Kontaktor AFC52-30-00-85, 3-polet, 22 kW, 380–400 V AC

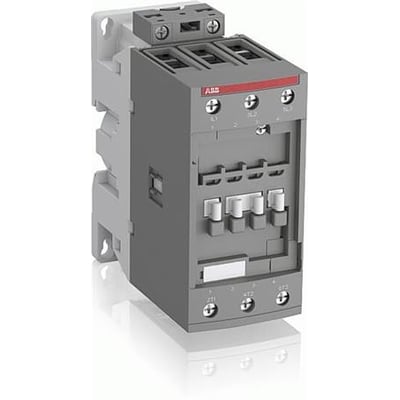

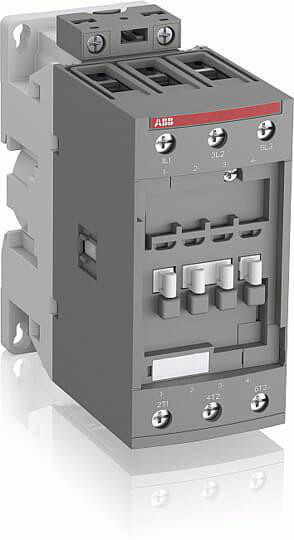

ABB AFC52-30-00-85 er en grå, 3-polet kontaktor med skrueforbindelser, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet kontaktor med AC-spole, 22 kW ved AC-3 og 400 V. Har skrueforbindelser og kan styre trefasemotorer og andre strømkredsløb. Læs mere…
  • Varenr.:
    5401029608
  • EAN nr.:
    3471523018891
  • Typenr.:
    1SBL361001R8500, AFC52-30-00-85
pr. stk. inkl. moms
1.149,00 kr.

Måske interessant?

Beskrivelse

Kontaktor til motorstyring og andre strømkredsløb

AFC52-30-00-85 er en 3-polet kontaktor i AFC-serien, som dækker modellerne AFC09 til AFC96 med en nominel effekt fra 4 til 45 kW ved AC-3 og 400 V. Serien bruges især til styring af trefasemotorer og kan også anvendes til andre opgaver som isolering, kondensatorkobling og belysning. Kontaktorerne kan styre strømkredsløb op til 690 V AC eller 220 V DC.

Denne model har en nominel driftseffekt på 22 kW og en nominel driftsstrøm på 53 A ved AC-3 og 400 V. Ved AC-1 og 400 V er den nominelle driftsstrøm 100 A. Kontaktoren har tre sluttende hovedkontakter og ingen brydende hovedkontakter. Den leveres uden hjælpekontakter.

Spole og tilslutning

Kontaktoren har AC-betjening med en konventionelt viklet AC-magnetspole. Spolespændingen er 380–400 V ved 50 Hz og 400–415 V ved 60 Hz. Hovedstrømkredsen tilsluttes med skrueforbindelse. De fleksible, udskiftelige spoleterminaler kan tilsluttes ovenfra, nedefra eller fra begge sider.

Montering og tilbehør

Kontaktoren er udført i blokkonstruktion og er ikke egnet til DIN-skinnemontage. Den kan udstyres med standard AF-tilbehør. Muligt tilbehør omfatter frontmonterede hjælpekontakter med 1 eller 4 poler samt 2-polede hjælpekontakter til montering på højre eller venstre side. Til spoletilslutning på forsiden fås en ekstra hjælpekontaktblok med 1S+1B og spoletilslutningerne A1 og A2. Alle ekstra NC-kontakter er tvangsførte i henhold til IEC 60947-5-1, tillæg L. Sortimentet omfatter også andet tilbehør.

Tekniske data

  • Type: AFC52-30-00-85
  • Typenummer: 1SBL361001R8500
  • Antal poler: 3
  • Nominel drifteffekt: 22 kW ved AC-3 og 400 V
  • Nominel driftsstrøm: 53 A ved AC-3 og 400 V
  • Nominel driftsstrøm: 100 A ved AC-1 og 400 V
  • Spolespænding: 380–400 V AC ved 50 Hz og 400–415 V AC ved 60 Hz
  • Hovedkontakter: 3 sluttende, 0 brydende
  • Hjælpekontakter: 0 sluttende og 0 brydende
  • Tilslutning af hovedstrømkreds: Skrueforbindelse
  • Mål: 125,5 mm høj, 55 mm bred og 111 mm dyb
  • Produktnummer: 5401029608
  • EAN: 3471523018891

Specifikationer

  • Varenummer:
    5401029608
  • EAN nummer:
    3471523018891
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SBL361001R8500, AFC52-30-00-85
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    55.0 mm
  • Dybde:
    111.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    125.5 mm
  • Nominel drifteffekt AC-3, 400 V:
    22.0 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    53.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    100.0 A
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    380 - 400 V
  • Spolespænding AC 60HZ:
    400 - 415 V
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    ABB
