- Varenr.:7522515623
- EAN nr.:3606480987847
- Typenr.:LC2D09BNE
Måske interessant?
Beskrivelse
Produktbeskrivelse

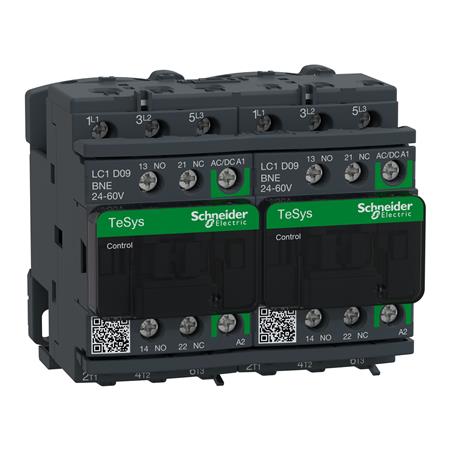

TeSys D Green-kontaktor til reversering med tre sluttende hovedkontakter. Kontaktoren har AC/DC-betjening og skrueforbindelser til både hovedstrømskreds og styrekreds.
Tekniske specifikationer
- Nominel driftsstrøm ved AC-3, 400 V: 9 A
- Nominel driftseffekt ved AC-3, 400 V: 4,0 kW
- Nominel driftseffekt NEMA: 3,73 kW
- Nominel driftsstrøm ved AC-1, 400 V: 20 A
- Spolespænding: 24–60 V AC ved 50 Hz og 60 Hz samt 24–60 V DC
- Driftsspænding DC: 440 V
- Hovedkontakter: 3 sluttende og 0 brydende
- Hjælpekontakter: 1 NO og 1 NC
- Kapslingsklasse: IP20
- Beskyttelsesgrad NEMA: Andet
- Mål: 90 mm bred, 86 mm dyb og 77 mm høj
- Mulighed for montage på montageskinne
Styring og funktion
TeSys D Green-kontaktorer med BBE-spolekode kan styres direkte fra PLC. Ifølge leverandørdata kan kontaktorer i serien drives af en fælles 24 V DC, 500 mA statisk udgang, så et relæinterface ikke er nødvendigt. BBE-spolens effekt er oplyst til 0,5 W ved 24 V DC.
Spolens strøm overvåges og reguleres løbende. Det giver konstant lukke- og åbningstid ved variationer i forsyningsspændingen. Overvågningen reducerer risikoen for, at kontakter kobler fra på grund af maskinstød og vibrationer, og forebygger mikroafbrydelser.
Leverandørdata angiver mindst 50 % lavere varmeafgivelse i tavlen. TeSys D Green-serien omfatter kontaktorer op til 80 A i 55 mm bredde.
Serie og tilslutning
TeSys D Green har TeSys D-seriens standardmål og terminalplacering og kan derfor anvendes som erstatning for TeSys D-kontaktorer ved vedligeholdelse. Tilslutning til både hovedstrømskreds og styrekreds sker med skrueforbindelse.
Identifikation
- Typenummer: LC2D09BNE
- Produktnummer: 7522515623
- EAN: 3606480987847
Specifikationer
-
Varenummer:7522515623
-
EAN nummer:3606480987847Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:LC2D09BNENogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydende hovedkontakter NC:0.0
-
Antal hjælpekontakter som er NO:1.0
-
Antal hjælpekontakter som er NC:1.0
-
Antal sluttende hovedkontakter:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Bredde:90.0 mm
-
Driftsspænding DC:440 - 440 V
-
Dybde:86.0 mm
-
Funktion:Reverseringssikkerhed
-
Højde:77.0 mm
-
Kapslingsklasse IP:IP20
-
Montageskinnemulighed:Ja
-
Nominel drift effekt NEMA:3.73 kW
-
Nominel drifteffekt AC-3, 400 V:4.0 kW
-
Nominelt driftstrøm le på AC-3, 400 V:9.0 A
-
Nominelt driftstrøm le på AC-1, 400 V:20.0 A
-
Spændingstype (driftspænding):AC/DC
-
Spændingstype for betjening:AC/DC
-
Spolespænding 50HZ:24 - 60 V
-
Spolespænding AC 60HZ:24 - 60 V
-
Spolespænding DC:24 - 60 V
-
Tilslutning for styrekreds:Skrueforbindelse
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Producent/forhandler:Schneider Electric
