Kontaktor TeSys D, LC1D38F7, 38 A, 3P, 110 V AC

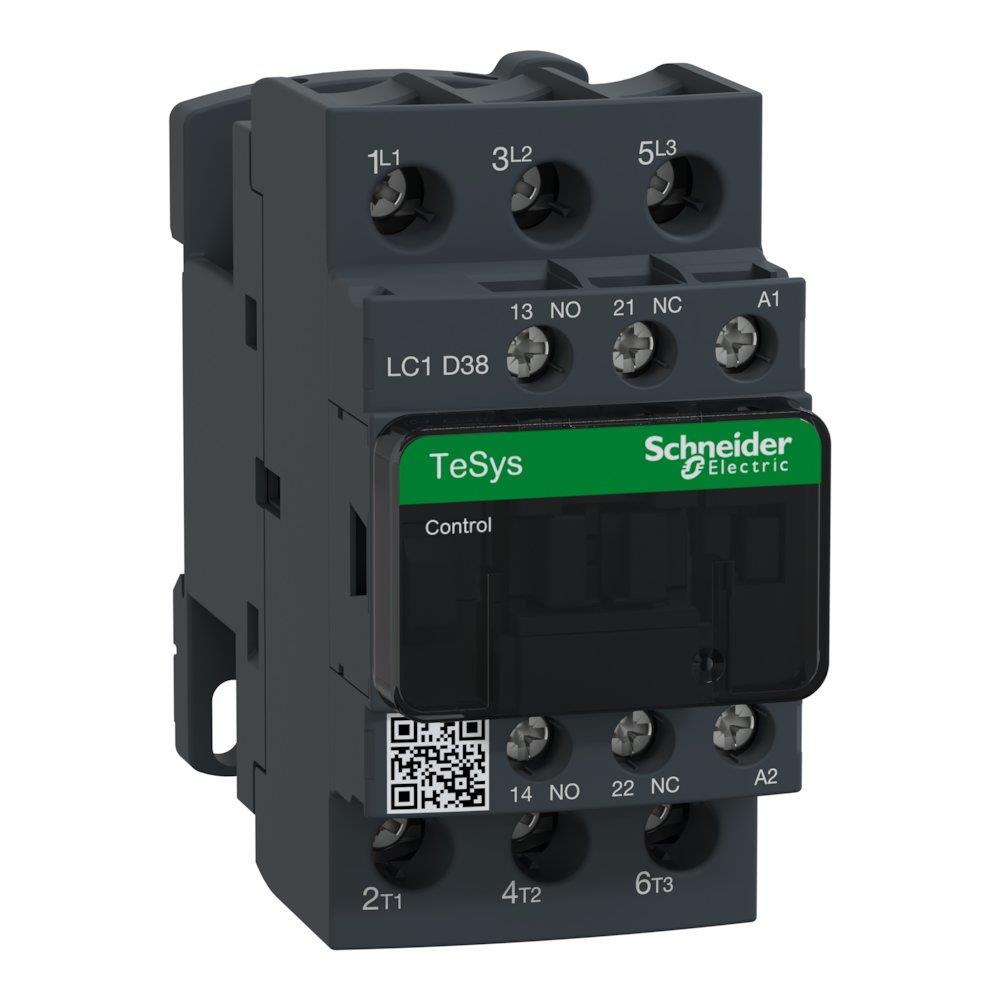

Schneider Electric TeSys D LC1D38F7, 3-polet kontaktor på 38 A med 110 V AC-spole, set skråt forfra.Schneider Electric TeSys D LC1D38F7-kontaktor set forfra med de tre hovedklemmer og hjælpekontakterne synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
3-polet TeSys D-kontaktor til motordrift og ikke-induktive belastninger. Har 38 A mærkestrøm og 110 V AC-spole samt 1 NO- og 1 NC-hjælpekontakt. Læs mere…
  • Varenr.:
    7522410391
  • EAN nr.:
    3389110352207
  • Typenr.:
    LC1D38F7
pr. stk. inkl. moms
1.166,00 kr.

Måske interessant?

Beskrivelse

Kontaktor til motordrift

TeSys D LC1D38F7 er en 3-polet kontaktor til motordrift og ikke-induktive belastninger. Den har en AC-spole på 110 V ved 50 og 60 Hz, tre sluttende hovedkontakter samt én sluttende (NO) og én brydende (NC) hjælpekontakt.

Tekniske data

  • Mærkestrøm ved AC-3, 400 V: 38 A
  • Nominel driftseffekt ved AC-3, 400 V: 18,5 kW
  • Mærkestrøm ved AC-4, 400 V: 18 A
  • Nominel effekt ved AC-4, 400 V: 7,5 kW
  • Mærkestrøm ved AC-1, 400 V: 50 A
  • Driftsspænding for hovedkredsen: 440 V AC ved 50 og 60 Hz
  • Tilslutning af hovedstrømkreds: skrueforbindelse
  • Mål: 45 mm bred, 85 mm høj og 92 mm dyb
  • Ikke egnet til DIN-skinnemontage
  • Oprindelsesland: Frankrig
  • Produktnummer: 7522410391
  • EAN: 3389110352207

TeSys D-serien

TeSys D omfatter kontaktorer og reverseringskontaktorer til motorstartere og ikke-induktive belastninger. Serien kan indgå i reverserende og ikke-reverserende startere, stjerne-trekantstartere og startere med autotransformer. Serien beskrives med kontaktorer fra 9 til 150 A ved AC-3 og 440 V samt mærkeeffekter fra 4 til 75 kW for 3-fasede standardmotorer ved AC-3 og 380/400 V. For 3- og 4-polede kontaktorer angives AC-1-strømme fra 25 til 200 A; en overordnet beskrivelse af produktfamilien angiver modeller op til 250 A ved AC-1 og op til 75 kW ved 400 V.

TeSys D-serien fås med AC-spolespændinger fra 24 til 660 V og DC-spolespændinger fra 12 til 440 V. Denne model har AC-spole. Clipsbare hjælpekontakter fås som tilbehør. Serien omfatter tilslutningsvarianter med fjederklemme, EverLink-klemrække, skrueklemme, øjetype-stik og Faston-stik. EverLink-klemrække til direkte montering mellem kontaktor og afbryder er angivet for modeller på 40 til 65 A.

Typebetegnelse og klemmer

I typebetegnelsen LC1Dxx angiver xx mærkestrømmen, mens den efterfølgende kode angiver spolespændingen. For skrueløse klemmer tilføjes et 3-tal før spændingskoden; LC1D123B7 er eksempelvis en 12 A, 24 V AC-kontaktor med skrueløse klemmer. Andre spolespændinger end dem, der fremgår af udvalget, kan forespørges.

Specifikationer

  • Varenummer:
    7522410391
  • EAN nummer:
    3389110352207
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC1D38F7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    440 - 440 V
  • Driftsspænding AC 60 Hz:
    440 - 440 V
  • Dybde:
    92.0 mm
  • Egnet til DIN-skinnemontage:
    Nej
  • Højde:
    85.0 mm
  • Nominel drifteffekt AC-3, 400 V:
    18.5 kW
  • Nominel effekt ved AC-4, 400 V:
    7.5 kW
  • Nominel strøm Ie ved AC-4, 400 V:
    18.0 A
  • Nominelt driftstrøm le på AC-3, 400 V:
    38.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    50.0 A
  • Poltal:
    3P
  • Spænding:
    110 ACV
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    110 - 110 V
  • Spolespænding AC 60HZ:
    110 - 110 V
  • Spolespænding DC:
    0 - 0 V
  • Strøm:
    38A
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
