- Varenr.:7522412739
- EAN nr.:3389110407136
- Typenr.:LC2D09B7V
Måske interessant?
Beskrivelse
Beskrivelse

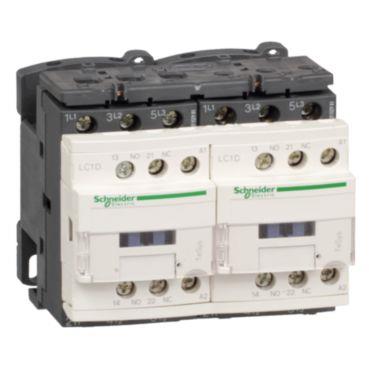

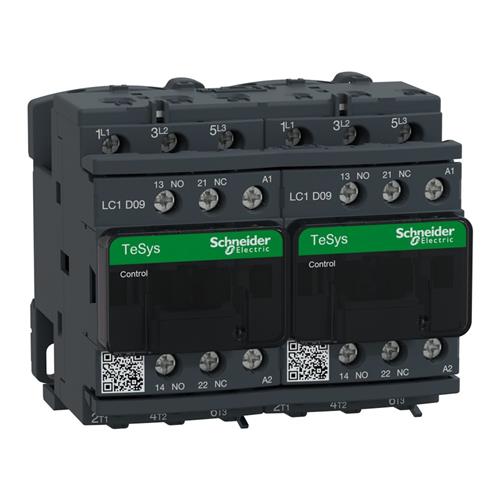

Telemecanique TeSys D LC2D09B7V er en færdigmonteret reverseringskontaktor med vekselstrømsstyrekreds. Ledningsføringen til hovedkredsen er udført af Telemecanique. Modellen har skrueforbindelser til både hovedstrømskreds og styrekreds.
Tekniske data
- Mærkestrøm: 9 A ved AC-3, 400 V
- Nominel driftseffekt: 4 kW ved AC-3, 400 V
- Nominel driftstrøm: 20 A ved AC-1, 400 V
- Nominel driftseffekt NEMA: 3,73 kW
- Styrespænding: 24 V AC
- Kapslingsklasse: IP20
- Reverseringsenhed angivet med 2 x 3P og 2NO + 2NC
- Kontaktordata: 3 sluttende hovedkontakter, 0 brydende hovedkontakter samt 1 NO- og 1 NC-hjælpekontakt
- Kan monteres på montageskinne
- Mål: 90 mm bred, 86 mm dyb og 77 mm høj
- NEMA-beskyttelsesgrad er angivet som anden klassifikation
TeSys D-serien
TeSys D-serien omfatter kontaktorer og reverseringskontaktorer i varianter op til 75 kW ved 400 V og 250 A ved AC-1. Serien omfatter løsninger til vekselstrøm og jævnstrøm samt startere med og uden reversering, stjerne-trekantstartere og startere med autotransformer.
Tilslutningsmuligheder på tværs af serien omfatter fjederklemme, EverLink-klemrække, skrueklemme, øjetype-stik og Faston-stik. EverLink-versioner fra 40 til 65 A kan monteres direkte mellem kontaktor og afbryder. EverLink er angivet som en patenteret terminalteknologi, der fastholder tilslutningen, også hvis lederne bevæger sig. For versioner fra 40 til 65 A er der angivet størrelser på 45 mm og 55 mm.
Specifikationer
-
Varenummer:7522412739
-
EAN nummer:3389110407136Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:LC2D09B7VNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydende hovedkontakter NC:0.0
-
Antal hjælpekontakter som er NO:1.0
-
Antal hjælpekontakter som er NC:1.0
-
Antal sluttende hovedkontakter:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Bredde:90.0 mm
-
Dybde:86.0 mm
-
Funktion:Reverseringssikkerhed
-
Højde:77.0 mm
-
Kapslingsklasse IP:IP20
-
Montageskinnemulighed:Ja
-
Nominel drift effekt NEMA:3.73 kW
-
Nominel drifteffekt AC-3, 400 V:4.0 kW
-
Nominelt driftstrøm le på AC-3, 400 V:9.0 A
-
Nominelt driftstrøm le på AC-1, 400 V:20.0 A
-
Poltal:3P
-
Spænding:24 ACV
-
Spændingstype (driftspænding):AC
-
Spændingstype for betjening:AC
-
Strøm:9A
-
SVHC stof over 0,1%:Ingen
-
Tilslutning for styrekreds:Skrueforbindelse
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Producent/forhandler:Schneider Electric
