TeSys D kontaktor til reversering, LC2D18B7V, 18 A, 2 x 3P + 2NO + 2NC, 24 V AC

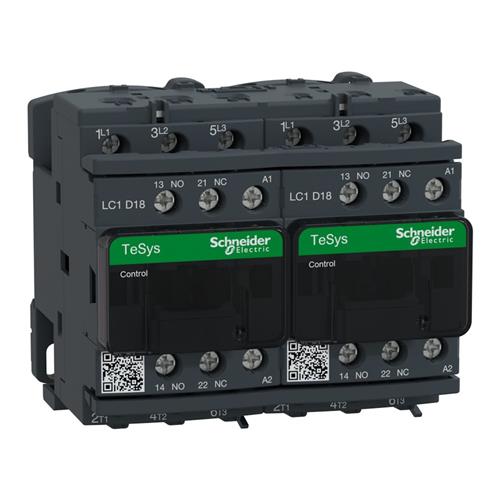

Schneider Electric TeSys D LC2D18B7V reverserende kontaktor, sort med to enheder og synlige skrueklemmer, 18 A.Schneider Electric TeSys D LC2D18B7V reverserende kontaktor set skråt forfra med hvide frontdele og synlige tilslutninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Reverserende TeSys D-kontaktor, 18 A, 3P, 24 V AC-spole og IP20. Type LC2D18B7V med skrueklemmer og mulighed for montage på plade eller skinne. Læs mere…
  • Varenr.:
    7522415105
  • EAN nr.:
    3389110412130
  • Typenr.:
    LC2D18B7V
pr. stk. inkl. moms
1.396,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

TeSys D kontaktor til reversering, type LC2D18B7V. Den er beregnet til AC-3-drift ved op til 440 V og har en nominel driftsstrøm på 18 A ved 400 V. Spolen er til 24 V AC ved 50 og 60 Hz. Varenavnet angiver konfigurationen 2 x 3P + 2NO + 2NC.

Attributdata for kontaktoren angiver 3 sluttende hovedkontakter, 0 brydende hovedkontakter samt 1 NO- og 1 NC-hjælpekontakt. Hovedstrømkreds og styrekreds tilsluttes med skrueforbindelser.

  • Serie: TeSys D
  • Funktion: reversering
  • Nominel driftsstrøm AC-3 ved 400 V: 18 A
  • Nominel driftseffekt AC-3 ved 400 V: 7,5 kW
  • Nominel driftseffekt NEMA: 7,46 kW
  • Nominel driftsstrøm AC-1 ved 400 V: 32 A
  • Driftsspænding: 440 V AC ved 50 og 60 Hz
  • Spolespænding: 24 V AC ved 50 og 60 Hz
  • Kapslingsklasse: IP20
  • Beskyttelsesgrad NEMA: Andet
  • Mål: 90 mm bred, 86 mm dyb og 77 mm høj
  • Montage på plade eller skinne; mulighed for montageskinne
  • Beskyttelsesdæksel: med
  • Udløsningstype: elektrisk og mekanisk
  • SVHC-stof over 0,1 %: ingen
  • Produktnummer: 7522415105
  • EAN: 3389110412130
  • Oprindelsesland: FR

Elektriske data

  • Konventionel termisk strøm Ith ved højst 60 °C: 10 A i signalstrømkredsen og 32 A i effektkredsen
  • Mærkeslutteevne Irms i signalstrømkredsen: 140 A AC og 250 A DC i henhold til IEC 60947-5-1
  • Mærkeslutteevne i effektkredsen: 300 A ved 440 V i henhold til IEC 60947
  • Korttidsstrøm Icw i signalstrømkredsen: 100 A i 1 s, 120 A i 500 ms og 140 A i 100 ms
  • Korttidsstrøm Icw i effektkredsen ved højst 40 °C: 145 A i 10 s, 240 A i 1 s, 84 A i 1 min. og 40 A i 10 min.
  • Tilhørende sikring til signalstrømkredsen: 10 A gG i henhold til IEC 60947-5-1
  • Tilhørende sikring til effektkredsen ved højst 690 V: 35 A gG ved koordinationstype 2 og 50 A gG ved koordinationstype 1
  • Isolationsspænding Ui i henhold til CSA og UL: 600 V for både effekt- og signalstrømkreds
  • Isolationsspænding Ui i henhold til IEC: 690 V for effektkredsen efter IEC 60947-4-1 og 690 V for signalstrømkredsen efter IEC 60947-1
  • Elektrisk holdbarhed: 1 million cyklusser ved 32 A AC-1 og Ue på højst 440 V; 1,65 millioner cyklusser ved 18 A AC-3 og Ue på højst 440 V
  • Effekttab pr. pol: 0,8 W ved AC-3 og 2,5 W ved AC-1
  • Driftstid: 12–22 ms ved lukning og 4–19 ms ved åbning
  • Mekanisk holdbarhed: 15 millioner cyklusser
  • B10d efter EN/ISO 13849-1: 1.369.863 cyklusser for kontaktor med nominel belastning og 20.000.000 cyklusser for kontaktor med mekanisk belastning

Tilslutninger og montage

Effektkreds og styrekreds har skrueklemmer. Tilspændingsmomentet er 1,7 N·m for begge kredse. Klemmerne er angivet til flad skruetrækker med Ø 6 mm eller Philips nr. 2.

  • Effektkreds, 1 kabel: fleksibel leder med kabelende 1–6 mm²; fleksibel leder uden kabelende 1,5–6 mm²; massiv leder uden kabelende 1,5–6 mm²
  • Effektkreds, 2 kabler: fleksible ledere med kabelender 1–4 mm²; fleksible ledere uden kabelender 1,5–6 mm²; massive ledere uden kabelender 1,5–6 mm²
  • Styrekreds, 1 kabel: fleksibel leder med eller uden kabelende 1–4 mm²; massiv leder uden kabelende 1–4 mm²
  • Styrekreds, 2 kabler: fleksible ledere med kabelender 1–2,5 mm²; fleksible ledere uden kabelender 1–4 mm²; massive ledere uden kabelender 1–4 mm²

Standarder og certificeringer

Produktet er angivet i henhold til CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1 og UL 508. Produktcertificeringer: BV, CCC, CSA, gL, GOST, RINA og UL.

Anvendelse og TeSys D-serien

TeSys D-kontaktorer er angivet til anvendelse i industri, infrastruktur og bygninger samt integration i styringssystemer og motorstartere. Serien omfatter reverserende og ikke-reverserende startere, stjerne-trekantstartere og startere med autotransformer. Serien er beskrevet med AC- og DC-kontaktorer samt DC-styrekredse. Tilslutningsmuligheder i serien omfatter fjederklemme, EverLink-klemrække, skrueklemme, øjetype-stik og Faston-stik. EverLink er angivet for versioner fra 40 til 65 A; disse versioner er desuden beskrevet med størrelser på 45 mm og 55 mm. Serieoplysningerne angiver kontaktorer op til 75 kW ved 400 V og 250 A ved AC-1.

Specifikationer

  • Varenummer:
    7522415105
  • EAN nummer:
    3389110412130
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC2D18B7V
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Bredde:
    90.0 mm
  • Driftsspænding AC 50 Hz:
    440 - 440 V
  • Driftsspænding AC 60 Hz:
    440 - 440 V
  • Dybde:
    86.0 mm
  • Funktion:
    Reverseringssikkerhed
  • Højde:
    77.0 mm
  • Kapslingsklasse IP:
    IP20
  • Montageskinnemulighed:
    Ja
  • Nominel drift effekt NEMA:
    7.46 kW
  • Nominel drifteffekt AC-3, 400 V:
    7.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    18.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    32.0 A
  • Poltal:
    3P
  • Spænding:
    24 ACV
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    24 - 24 V
  • Spolespænding AC 60HZ:
    24 - 24 V
  • Strøm:
    18A
  • SVHC stof over 0,1%:
    Ingen
  • Tilslutning for styrekreds:
    Skrueforbindelse
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
