Harmony RM17TE00 kontrolrelæ, 208–480 V AC, 1 C/O, 5 A

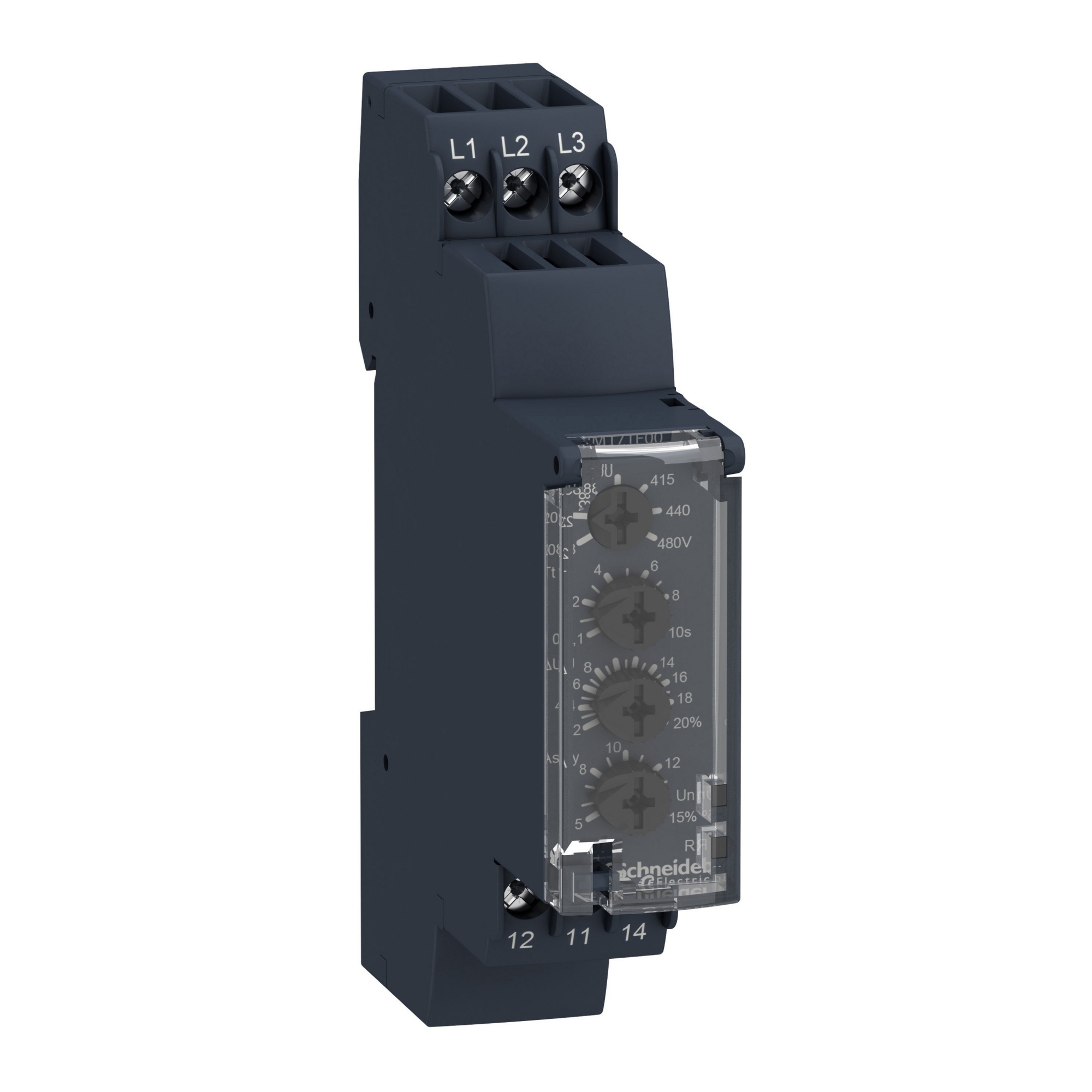

Schneider Electric Harmony RM17TE00 kontrolrelæ til 208–480 V AC med L1-L3-terminaler og justeringsknapper på fronten.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
3-faset kontrolrelæ til overvågning af fasefølge, fasefejl, spænding og asymmetri. Til 208–480 V AC med 1 C/O-udgang på op til 5 A. Læs mere…
  • Varenr.:
    7523006131
  • EAN nr.:
    3389119405058
  • Typenr.:
    RM17TE00
pr. stk. inkl. moms
895,00 kr.

Måske interessant?

Beskrivelse

Kontrolrelæ til 3-fasede applikationer

Harmony RM17TE00 er et kontrolrelæ til overvågning af 3-fasede systemer. Det registrerer forkert fasefølge, fasebrud, asymmetri samt over- og underspænding. Relæet monteres på en DIN-skinne og har en bredde på 17,5 mm, så det også passer under afdækningen på en gruppetavle.

Harmony RM17-serien omfatter måle- og kontrolrelæer til 1-fasede og 3-fasede applikationer. Serien kan anvendes til måling af spænding og strøm samt overvågning af fasebrud, fasefølge og asymmetri. RM17TE00 betegnes også som Zelio RM17.

Funktion og indstillinger

De tre faser tilsluttes L1-, L2- og L3-terminalerne øverst på relæet, mens kontaktsættet sidder nederst. Udgangen aktiveres ved forsyning, når alle tre faser er til stede og monteret i korrekt rækkefølge. Ved fasebrud eller forkert fasefølge skifter udgangen øjeblikkeligt. Ved over- eller underspænding og asymmetri skifter udgangen efter den indstillede tidsforsinkelse.

Relæets fire justeringsskruer på fronten bruges til at indstille:

  • Forsyningsspænding mellem faserne: 208, 220, 380, 400, 415, 440 eller 480 V AC.
  • Tidsforsinkelse for udgangen ved over- eller underspænding og asymmetri: 0,1–10 sekunder.
  • Tilladt spændingsafvigelse i forhold til det indstillede spændingspunkt: 2–20 %.
  • Maksimal asymmetri mellem faserne: 5–15 %.

Tekniske data

  • Spændingsmåleområde: 183–528 V.
  • Spolespænding: 208–480 V AC ved 50 Hz og 208–480 V AC ved 60 Hz.
  • Angivet spolespænding DC: 0–0 V.
  • Udgang: 1 C/O-skiftekontakt, belastning op til 5 A.
  • Spændingstype for betjening: AC.
  • Elektrisk forbindelse: skrueforbindelse.
  • Fasefølgeovervågning, fasefejlsovervågning, underspændingsovervågning, overspændingsovervågning og asymmetrifunktion: Ja.
  • Indstillelig ind- og udkoblingsforsinkelse: 0,1–10 sekunder.
  • Aftagelige klemmer: Nej.
  • Mål: 17,5 mm bred, 72 mm dyb og 90 mm høj.
  • To lysdioder på fronten: grøn for forsyning på relæet og gul for aktiveret relæudgang.

Specifikationer

  • Varenummer:
    7523006131
  • EAN nummer:
    3389119405058
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RM17TE00
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal skiftekontakter:
    1.0
  • Antal sluttekontakter:
    0.0
  • Asymetrisk funktion:
    Ja
  • Bredde:
    17.5 mm
  • Dybde:
    72.0 mm
  • Elektrisk forbindelse:
    Skrueforbindelse
  • Fasefejlsovervågning:
    Ja
  • Fasefølgeovervågning:
    Ja
  • Højde:
    90.0 mm
  • Max. tilladte indkoblingstidsforsinkelse:
    10.0 s
  • Max. tilladte udkoblingstidsforsinkelse:
    10.0 s
  • Med aftagelige klemmer:
    Nej
  • Min. indstilbar indkoblingsforsinkelse:
    0.1 s
  • Min. indstilbar udkoblingforsinkelse:
    0.1 s
  • Overspændingsovervågning:
    Ja
  • Spændingsmåleområde:
    183 - 528 V
  • Spændingstype for betjening:
    AC
  • Spolespænding 50HZ:
    208 - 480 V
  • Spolespænding AC 60HZ:
    208 - 480 V
  • Spolespænding DC:
    0 - 0 V
  • Underspændingsovervågning:
    Ja
  • Producent/forhandler:
    Schneider Electric
