- Varenr.:7517807016
- EAN nr.:3389110891126
- Typenr.:ZB4BW061
Måske interessant?
Beskrivelse
Produktbeskrivelse

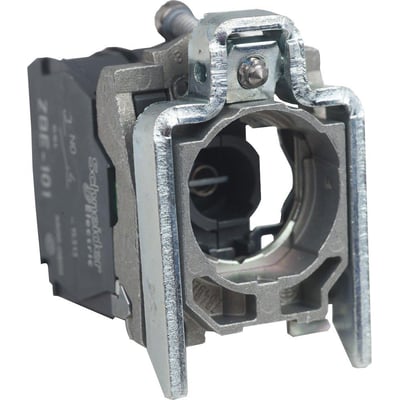

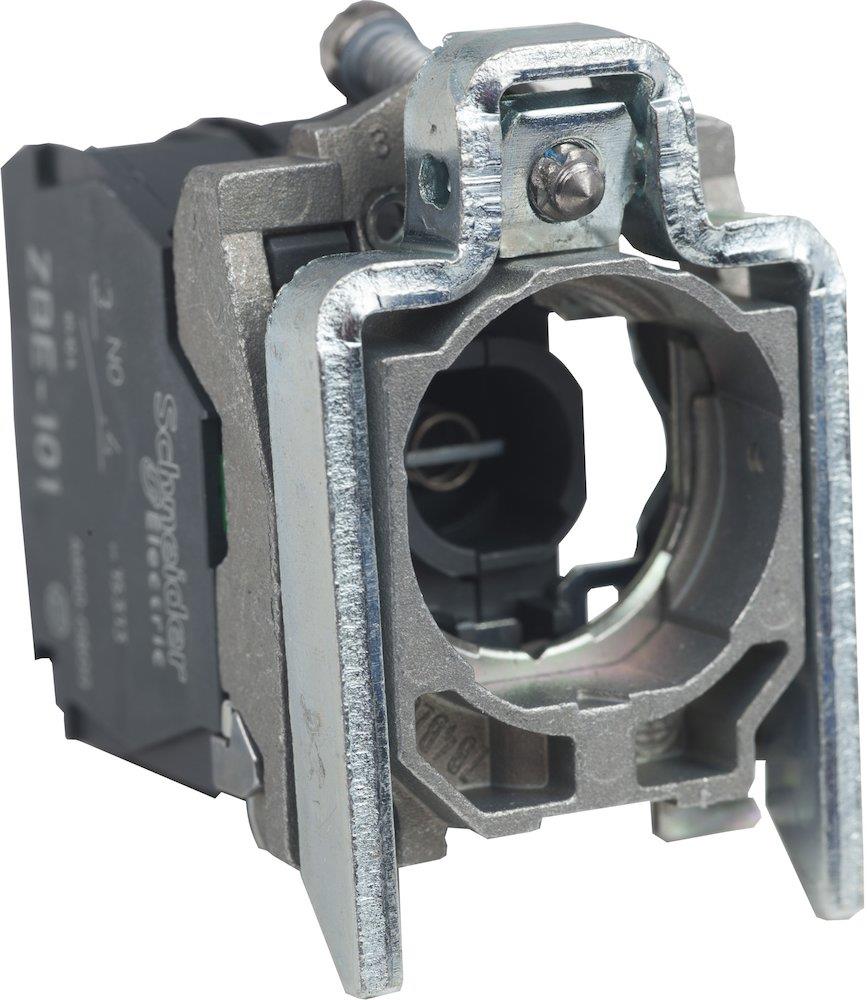

ZB4BW061 er en lampetrykskrop fra Harmony XB4-serien med frontbefæstigelse og en diameter på 22 mm. Den er beregnet til en BA9s-glødelampe, som ikke medfølger.
- Spænding: 230 V AC
- Mærkespænding Ue på AC: 0–250 V ved 50 Hz og 60 Hz
- Angivet mærkespænding Ue på DC: 0–0 V
- Kontakttype: 1NO
- Fatning: BA9s; lyskildetype: glødelampe
- Tilslutning: skrueforbindelse
- Der er ikke integreret lyskilde, lampe, transformer, formodstand eller diode
- Produktnummer: 7517807016. EAN: 3389110891126.
- Oplyste SVHC-stoffer over 0,1 %: Lead-monoxide og Diboron-trioxide
Harmony Style 4-serien
Harmony Style 4 omfatter komplette enheder i XB4-B-serien, komponenter til sammenbygning i ZB4-B-serien samt løsdele og tilbehør. Trykknapper, omskiftere og signallamper er beskrevet med frontring i krombelagt metal. Serien omfatter blandt andet trykknapper, impulsfunktioner, omskiftere, nøglegreb og kombinerede kontakt- og signalfunktioner.
Serien omfatter seks typer lampetryk: runde modeller med indbygget LED, modeller med blinkende LED, modeller til BA9s-glødelamper med direkte forsyning eller transformer, dobbelt lampetryk med indbygget LED samt drejegreb med indbygget LED. LED-farverne kan vælges, og LED og glas skal have samme farve. Serien er beskrevet med varianter til 12 V og 230 V.
Harmony Style 4 er angivet med IP66 som standard, med undtagelse af blandt andet dobbelttryk XB4BA**** og XB4BL****. Dreje- og nøglegreb er angivet med IP69K. Øvrige dele af serien kan opgraderes til IP69K med en silikonekappe. En sort frontring kan fås til serien; den angives ved at tilføje et 7-tal efter betjeningshovedets typenummer. Eksempel: ZB4BS9447 er et betjeningshoved til sikkerhedsnødstop EN418 med nøgle nr. 455.
Serien har forskellige tilslutningsmuligheder, herunder skruer med låseskive, stik og printkortben. Andre beskrevne udførelser omfatter skrueklemmer med selvtilspænding, plug-in-stik, færdige kabler, spade-stik og fjederklemmer. Sortimentet omfatter også 10 A-kontakter med 6 A som almindelig angivelse, guldkontakter samt kontakter med tidlig slutte- og sen brydefunktion. Seriebeskrivelsen nævner EN/IEC, UL, CSA, CCC, GOST, JIS, NEMA og CE.
Specifikationer
-
Varenummer:7517807016
-
EAN nummer:3389110891126Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:ZB4BW061Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Befæstigelsestype:Frontbefæstigelse
-
Diameter:22mm
-
Fatning:BA9s
-
Integreret trafo:Nej
-
Kontakttype:1NO
-
Lampe Farve:Andet
-
Lyskilde:Andet
-
Lyskildetype:Glødelampe
-
Mærkespænding Ue på AC 50 Hz:0 - 250 V
-
Mærkespænding Ue på AC 60 Hz:0 - 250 V
-
Mærkespænding Ue på DC:0 - 0 V
-
Med integreret diode:Nej
-
Med integreret formodstand:Nej
-
Med integreret lampe:Nej
-
Med integreret transformer:Nej
-
Med lyskilde:Nej
-
Spænding:230V
-
Spændingstype for betjening:AC
-
SVHC stof over 0,1%:Lead-monoxide, Diboron-trioxide
-
Tilslutningstype hjælpestrømkreds:Skrueforbindelse
-
Producent/forhandler:Schneider Electric
