Lastafbryder, 1000 A, 3-polet, inkl. drejegreb, OT1000E12P

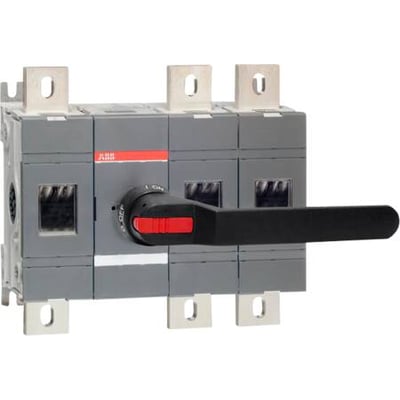

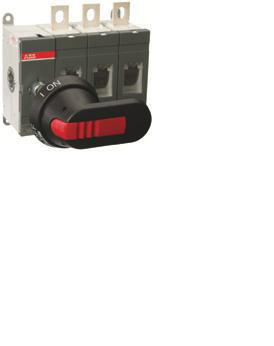

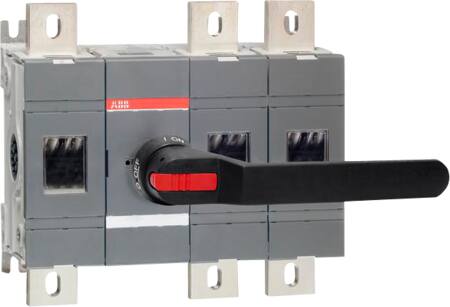

ABB OT1000E12P 3-polet lastafbryder på 1000 A med sort, langt drejegreb, set forfra.ABB OT1000E12P 3-polet lastafbryder på 1000 A set skråt forfra med drejegrebet drejet til siden.
PRISGARANTI
5 stk. på lager
GLS Pakkeshop 45,00 kr. (leveres lørdag d. 14/11)
MetodePrisLeveres
GLS Pakkeshop45,00 kr.Lørdag d. 14/11
GLS Erhverv59,00 kr.Mandag d. 16/11
GLS Hjemmelevering75,00 kr.Mandag d. 16/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
3-polet lastafbryder på 1000 A med frontbetjent drejegreb, bundmontage og bolttilslutning. Nominel spænding 1000 V; drejegrebet har IP65. Læs mere…
  • Varenr.:
    2119750524
  • EAN nr.:
    6417019338408
  • Typenr.:
    1SCA022871R5520, OT1000E12P
pr. stk. inkl. moms
5.878,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frontbetjent, 3-polet lastafbryder til bundmontage med boltforbindelse. Produktet er del af OT-serien, som beskrives med 3- og 4-polede varianter fra 1000 til 1600 A. Denne model er OT1000E12P.

Anvendelse og betjening

Lastafbryderen er angivet til brug som hovedafbryder og reparations-/vedligeholdelsesafbryder samt til afbrydelse af motorbelastning. Leverandørbeskrivelsen nævner også anvendelse som sikkerhedsafbryder, mens produktets attributter angiver, at denne udførelse ikke er udført som sikkerhedsafbryder.

Det sorte ON-OFF-drejegreb er monteret på fronten. Ifølge leverandørbeskrivelsen kan grebet aflåses i OFF-position, og i ON-position er døren, hvor grebet er monteret, aflåst. Attributterne angiver samtidig produktet som ikke-låsbar.

Tekniske data

  • Antal poler: 3
  • Nominel strøm: 1000 A
  • Nominel isolations- og driftsspænding: 1000 V; maksimal nominel driftsspænding Ue AC: 1000 V
  • Nominel permanent strøm ved AC-21, 400 V: 1000 A
  • Nominel permanent strøm ved AC-23, 400 V: 1000 A
  • Angivet strøm ved AC-23, 690 V: 1000 A
  • Nominel driftseffekt ved AC-3, 400 V: 560 kW
  • Nominel driftseffekt ved AC-23, 400 V: 560 kW
  • Koblingskapacitet ved 400 V: 560 kW
  • Nominel korttidsstrøm Icw: 50 kA
  • Beskyttelsesgrad forside: IP00; drejegreb: IP65
  • NEMA-klassifikation: Andet
  • Mål: 306 mm høj, 334,5 mm bred og 167 mm dyb
  • Komplet enhed i kapsling med én afbryder
  • Ingen NO- eller NC-hjælpekontakter eller hjælpekontakter med skiftefunktion

Montering og tilslutning

Lastafbryderen er beregnet til bundmontage i henhold til IEC 60947-3. Tilslutning af hovedstrømkredsen sker med boltforbindelse. Produktet er angivet som egnet til indbygning i fordelingstavle og til gulvbefæstigelse.

Akslen kan justeres i dybden. Grebet kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til henholdsvis 1., 2. eller 3. række fra venstre.

Medfølgende dele og øvrige funktioner

  • Sort ON-OFF-plasthåndtag OXP12X280
  • Aksel OHB200J12P
  • Monteringsbolte M12 × 50
  • Ikke udført som reverseringskontakt eller nødstopsudgave
  • Intet integreret motordrev, og motordrev kan ikke tilvælges
  • Ingen mulighed for spændingsudløser
  • Ikke egnet til frontmontering med 4 huller eller centreret frontmontering

Identifikation

  • Typenummer: 1SCA022871R5520
  • Model: OT1000E12P
  • Produktnummer: 2119750524
  • EAN: 6417019338408

Specifikationer

  • Varenummer:
    2119750524
  • EAN nummer:
    6417019338408
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022871R5520, OT1000E12P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Bredde:
    334.5 mm
  • Dybde:
    167.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    306.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    560.0 kW
  • Låsbar:
    Nej
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    560.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    560.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    50.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    1000.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    1000.0 A
  • Nominel strøm IE:
    1000.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
