Lastafbryder OT1000E04P, 1000 A, 4-polet, 1SCA022860R6150, med drejegreb

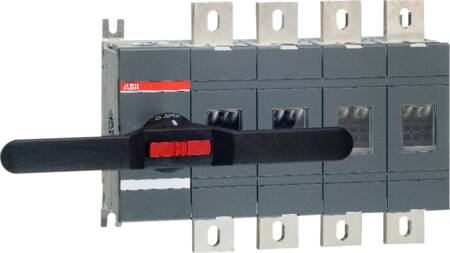

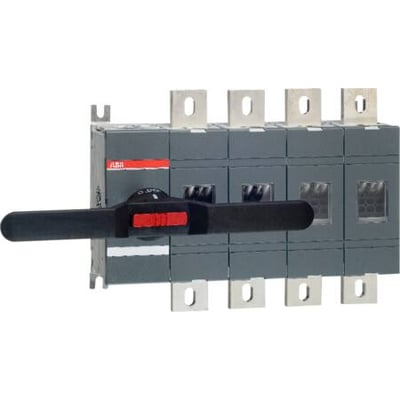

ABB OT1000E04P 4-polet lastafbryder på 1000 A set forfra med langt sort drejegreb og røde markeringer.ABB OT1000E04P 4-polet lastafbryder på 1000 A set skråt forfra med et kort sort drejegreb og rødt grebselement.
Skaffevare
Levering til din adresse 99,00 kr. (leveres fredag d. 27/11 - tirsdag d. 8/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Fredag d. 27/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet frontbetjent lastafbryder til bundmontage med 1000 A mærkestrøm, drejegreb og justerbar aksel. Læs mere…
  • Varenr.:
    2119750511
  • EAN nr.:
    6417019309323
  • Typenr.:
    1SCA022860R6150, OT1000E04P
pr. stk. inkl. moms
11.644,00 kr.

Måske interessant?

Beskrivelse

Frontbetjent 4-polet lastafbryder til bundmontage. OT-serien omfatter 3- og 4-polede lastafbrydere fra 1000 til 1600 A. Modellen OT1000E04P har boltforbindelse via lasker og er udført som en komplet enhed i kapsling.

Leverandørbeskrivelsen angiver anvendelse som blandt andet hovedafbryder, sikkerhedsafbryder eller afbryder til motorbelastning. Produktattributterne angiver, at den er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder, men ikke som sikkerhedsafbryder.

Egenskaber

  • 4 poler og 1 bryder
  • Til bundmontage; egnet til gulvbefæstigelse og indbygning i fordeler
  • Tilslutning af hovedstrømkredsen med boltforbindelse via lasker
  • Langt, sort drejegreb med ON-OFF-markering
  • Grebets beskyttelsesgrad er IP65; produktets forside er angivet med IP00
  • I OFF-position kan grebet aflåses. I ON-position er lågen, hvor grebet er monteret, aflåst
  • Akslen kan justeres i dybden
  • Ingen hjælpekontakter med NO-, NC- eller skiftefunktion
  • Ikke udført som nødstopsudgave eller reverseringskontakt; spændingsudløser og motordrev er ikke integreret eller angivet som tilvalg

Tekniske data

  • Nominel strøm IE: 1000 A
  • Nominel permanent strøm ved AC-21, 400 V: 1000 A
  • Nominel permanent strøm ved AC-23, 400 V: 1000 A
  • Leverandørbeskrivelsen angiver 1000 A ved 690 V AC-23
  • Nominel isolations- og driftsspænding: 1000 V; maksimal nominel driftsspænding Ue AC: 1000 V
  • Nominel drifteffekt ved AC-3, 400 V: 560 kW
  • Nominel drifteffekt ved AC-23, 400 V: 560 kW
  • Koblingskapacitet ved 400 V: 560 kW
  • Nominel korttids-strømstyrke Icw: 50 kA
  • Mål: bredde 414,5 mm, højde 306 mm og dybde 167 mm
  • Udført iht. IEC 60947-3
  • NEMA-beskyttelsesgrad: Andet

Medfølgende dele og grebsplacering

Leveres med sort ON-OFF-plasthåndtag OXP12X280, aksel OHB200J12P og monteringsbolte M12x50. Lastafbryderen kan bestilles med grebet placeret til venstre, delvist centreret eller centreret, svarende til henholdsvis 1., 2. eller 3. række fra venstre.

Specifikationer

  • Varenummer:
    2119750511
  • EAN nummer:
    6417019309323
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022860R6150, OT1000E04P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Bredde:
    414.5 mm
  • Dybde:
    167.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    306.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    560.0 kW
  • Låsbar:
    Nej
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    560.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    560.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    50.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    1000.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    1000.0 A
  • Nominel strøm IE:
    1000.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
