Lastafbryder, 1000 A, 4-polet, med langt drejegreb, OT1000E22P

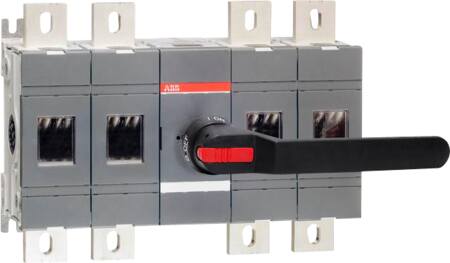

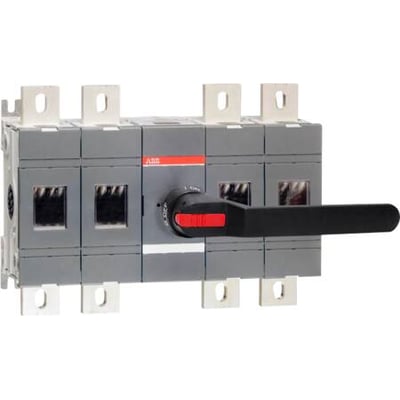

ABB OT1000E22P 4-polet lastafbryder med gråt kabinet, synlige tilslutninger og langt sort drejegreb.ABB OT1000E22P 4-polet lastafbryder set skråt fra siden med sort drejegreb og røde detaljer.
Skaffevare
Levering til din adresse 99,00 kr. (leveres fredag d. 27/11 - tirsdag d. 8/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Fredag d. 27/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet lastafbryder til bundmontage med 1000 A mærkestrøm, sort drejegreb, boltforbindelse og 1000 V nominel spænding. Læs mere…
  • Varenr.:
    2119750537
  • EAN nr.:
    6417019338415
  • Typenr.:
    1SCA022871R5610, OT1000E22P
pr. stk. inkl. moms
11.644,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

4-polet, frontbetjent lastafbryder til bundmontage efter IEC 60947-3. Modellen OT1000E22P har en mærkestrøm på 1000 A og tilslutning via laske med boltforbindelse. Produktserien omfatter 3- og 4-polede lastafbrydere fra 1000 til 1600 A.

Leverandørbeskrivelsen nævner anvendelse som hovedafbryder, sikkerhedsafbryder eller afbryder til motorbelastning. De tekniske data angiver, at denne model er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder, men ikke som sikkerhedsafbryder.

Medfølgende dele og betjening

  • Sort ON-OFF-plastikhåndtag OXP12X280 med langt drejegreb
  • Aksel OHB200J12P, justerbar i dybden
  • Monteringsbolte M12x50
  • Grebet er angivet med kapslingsklasse IP65; produktets forside er angivet som IP00
  • Leverandørbeskrivelsen angiver, at grebet kan aflåses i OFF-position, og at lågen, hvor grebet er monteret, er låst i ON-position. Den tekniske attribut for låsbar er samtidig angivet som nej.

Tekniske data

  • Antal poler: 4
  • Nominel strøm IE: 1000 A
  • Nominel driftsspænding og isolationsspænding: 1000 V
  • Nominel permanent strøm ved AC-21, 400 V: 1000 A
  • Nominel permanent strøm ved AC-23, 400 V: 1000 A
  • Nominel driftseffekt ved AC-3, 400 V: 560 kW
  • Nominel driftseffekt ved AC-23, 400 V: 560 kW
  • Leverandørdata angiver også 1000 A ved 690 V AC-23
  • Koblingskapacitet ved 400 V: 560 kW
  • Nominel korttidsstrøm Icw: 50 kA
  • Antal brydere: 1
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Komplet enhed i kapsling
  • Dimensioner: bredde 414,5 mm, højde 306 mm og dybde 167 mm
  • Egnet til gulvbefæstigelse og indbygning i fordeler
  • Ikke udført som reverseringskontakt eller nødstopsudgave; har ikke integreret motordrev, motordrev som option eller option for spændingsudløser
  • Ikke egnet til frontmontering med 4-huls montering eller centreret frontmontering
  • Beskyttelsesgrad (NEMA): Andet

Placering af greb

Lastafbryderen kan bestilles med grebet placeret til venstre, delvist centreret eller centreret. Placeringen svarer til henholdsvis 1., 2. eller 3. række fra venstre.

Identifikation

Typenumre: 1SCA022871R5610 og OT1000E22P.

Specifikationer

  • Varenummer:
    2119750537
  • EAN nummer:
    6417019338415
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022871R5610, OT1000E22P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Bredde:
    414.5 mm
  • Dybde:
    167.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    306.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    560.0 kW
  • Låsbar:
    Nej
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    560.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    560.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    50.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    1000.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    1000.0 A
  • Nominel strøm IE:
    1000.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
