Lastafbryder OT100F3, 100 A, 3-polet, 1-0

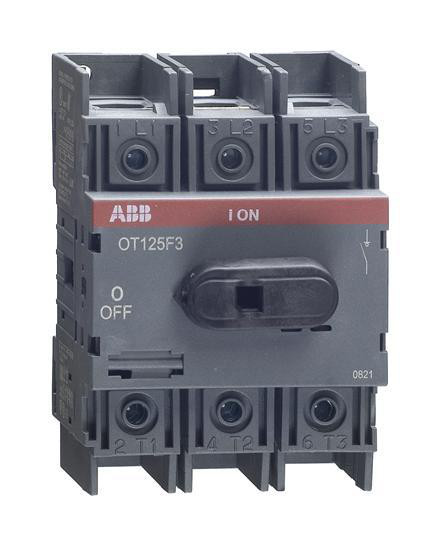

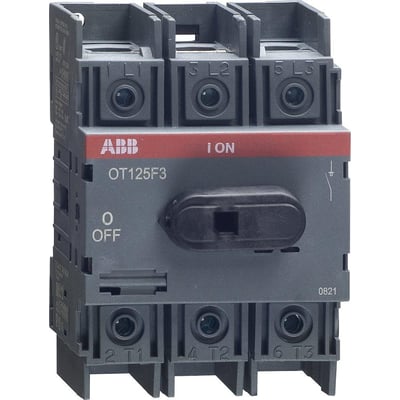

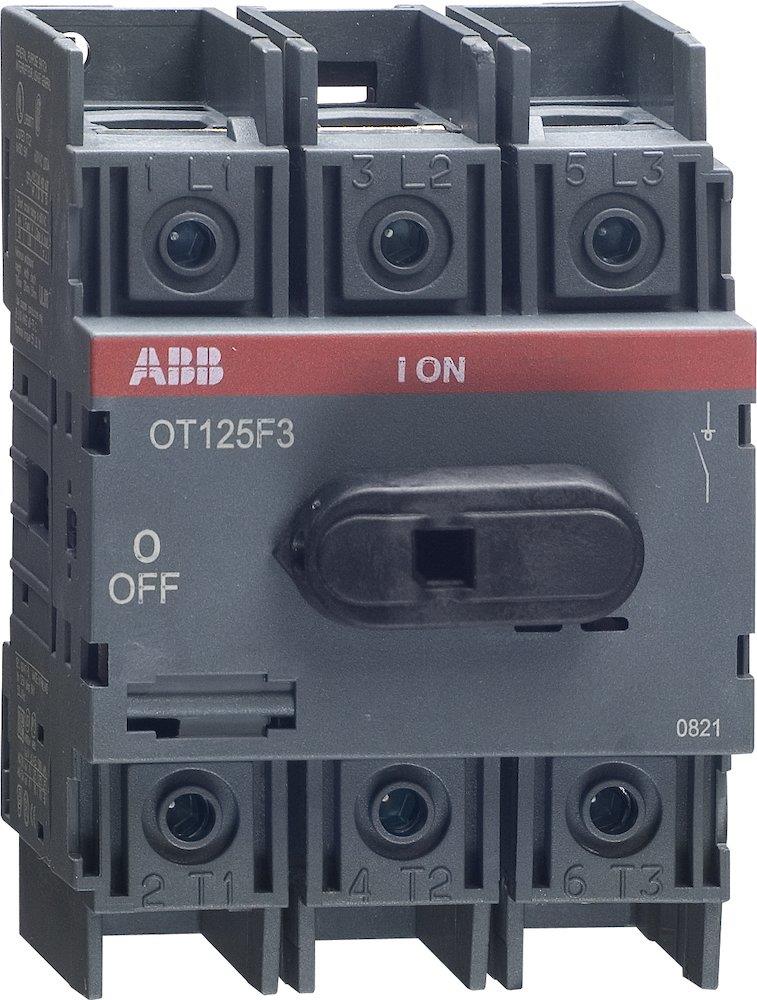

ABB OT100F3-lastafbryder på 100 A med tre poler og sort frontbetjent kapsling; fronten er mærket OT125F3.ABB OT100F3-lastafbryderen på 100 A ses lidt på afstand med tilslutninger øverst og nederst; fronten er mærket OT125F3.
PRISGARANTI
3 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
Frontbetjent 3-polet lastafbryder på 100 A til bund- eller DIN-skinnemontage. IP20 og 750 V. Håndtag og aksel bestilles separat. Læs mere…
  • Varenr.:
    2119751138
  • EAN nr.:
    6417019391359
  • Typenr.:
    1SCA105004R1001, 2119751138, OT100F3
pr. stk. inkl. moms
471,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frontbetjent lastafbryder, model OT100F3, med 3 poler og en mærkstrøm på 100 A. Modellen indgår i en serie med 3- og 4-polede udførelser fra 16 til 125 A. Enheden leveres komplet i kapsling.

Anvendelse og montering

Leverandørbeskrivelsen angiver anvendelse som hovedafbryder, sikkerhedsafbryder eller afbryder for motorbelastning. De tekniske attributter angiver samtidig, at denne model ikke er udført som sikkerhedsafbryder.

  • Til bund- eller DIN-skinnemontage iht. IEC 60947-3.
  • Håndtag og aksel skal bestilles separat.
  • Hovedstrømkreds med skrueforbindelse. Tilslutning af aluminiumsledere må kun ske via kabelklemme eller pindbolt.
  • Egnet til indbygning i fordeling og angivet som egnet til gulvbefæstigelse. Attributterne angiver ikke gulvmontage.
  • Ikke egnet til frontmontering i center eller 4-hulsmontering.

Tekniske data

  • Mærkstrøm: 100 A.
  • Nominel isolations- og driftsspænding: 750 V.
  • IP-klasse på forsiden: IP20. NEMA-beskyttelsesgrad: andet.
  • Ved 400 V: koblingskapacitet 37 kW, nominel drifteffekt AC-23 37 kW og nominel drifteffekt AC-3 37 kW.
  • Ved AC-22 er modellen angivet til 100 A ved 690 V.
  • Nominel permanent strøm ved AC-21, 400 V, er angivet som både 80 A og 100 A i produktdataene. Nominel permanent strøm ved AC-23, 400 V, er angivet til 80 A.
  • Nominel korttids-strømstyrke Icw: 2,5 kA. Betinget nominel kortslutningsstrøm Iq: 50 kA.
  • Mål: højde 100 mm, bredde 70 mm og dybde 74 mm.
  • Farve: sort. Kapslingsmateriale: plastik. Betjeningselementets farve: sort.
  • Antal brydere: 1. Ingen NO- eller NC-hjælpekontakter og ingen hjælpekontakter med skiftefunktion.
  • Ingen integreret motordrev, og motordrev kan ikke vælges som option. Spændingsudløser kan ikke tilvælges.
  • Ikke udført som nødstopsudgave eller reverseringskontakt og ikke låsbar.
  • Type af betjeningselement er angivet som anden type.

Identifikation

Typenumre: 1SCA105004R1001, 2119751138 og OT100F3. Produktnummer: 2119751138. EAN: 6417019391359.

Specifikationer

  • Varenummer:
    2119751138
  • EAN nummer:
    6417019391359
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA105004R1001, 2119751138, OT100F3
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Betinget norminel kortslutningsstrøm Iq:
    50.0 kA
  • Bredde:
    70.0 mm
  • Dybde:
    74.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til gulvbefæstigelse:
    True
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Sort
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    False
  • Højde:
    100.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    37.0 kW
  • Låsbar:
    False
  • Mærkstrøm:
    100A
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    750.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt AC-3, 400 V:
    37.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    37.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    80.0 A
  • Nominel strøm IE:
    115.0 A
  • Option for spændingsudløser:
    False
  • Poltal:
    3P
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
