Lastafbryder, 100 A, 1-0, 3-polet, OT100FT3

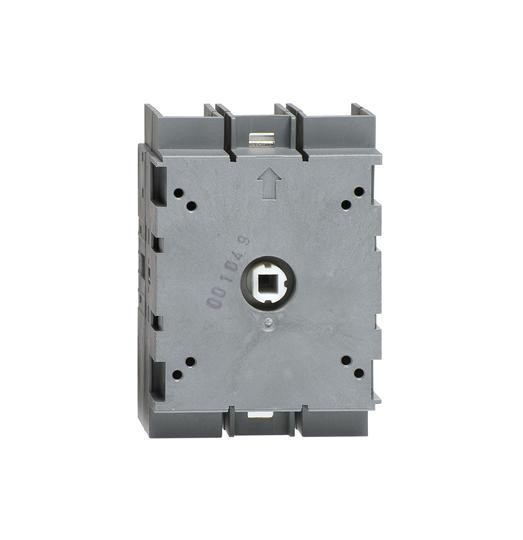

ABB OT100FT3 er en grå, 3-polet lastafbryder på 100 A, vist skråt forfra med tilslutningerne øverst.ABB OT100FT3, 3-polet lastafbryder på 100 A, set lige forfra med den firkantede åbning til betjening.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet lastafbryder til bund- eller DIN-skinnemontage. 100 A ved AC-21, 400 V, IP20 og 750 V nominel driftsspænding. Læs mere…
  • Varenr.:
    2119751170
  • EAN nr.:
    6417019391540
  • Typenr.:
    1SCA105023R1001, OT100FT3
pr. stk. inkl. moms
595,00 kr.

Måske interessant?

Beskrivelse

Denne 3-polede OT100FT3-lastafbryder har 1-0-kobling og er beregnet til hovedafbrydning samt reparations- og vedligeholdelsesafbrydning. Den kan monteres på bund eller DIN-skinne iht. IEC 60947-3.

Funktion og montage

OT-serien omfatter 3- og 4-polede lastafbrydere fra 16 A til 125 A. Leverandøren beskriver serien som anvendelig blandt andet til hovedafbrydning, sikkerhedsafbrydning og afbrydning af motorbelastning. Denne variant er angivet som hovedafbryder og reparations-/vedligeholdelsesafbryder, men er ikke udført som sikkerhedsafbryder.

  • Front-/lågemontage samt montage på bund eller DIN-skinne
  • Skrueforbindelse til hovedstrømkredsen
  • Al-ledere må kun tilsluttes via kabelklemme eller pindbolt
  • Egnet til indbygning i fordelingstavle
  • Uden drejegreb

Tekniske data

  • Antal poler: 3
  • Nominel permanent strøm ved AC-21, 400 V: 100 A
  • Nominel permanent strøm ved AC-23, 400 V: 80 A
  • Nominel strøm IE: 115 A
  • Nominel driftsspænding og maksimal Ue AC: 750 V
  • Nominel drifteffekt ved AC-3, 400 V: 37 kW
  • Nominel drifteffekt ved AC-23, 400 V: 37 kW
  • Koblingskapacitet ved 400 V: 37 kW
  • Nominel korttidsstrøm Icw: 2,5 kA
  • Betinget nominel kortslutningsstrøm Iq: 50 kA
  • Beskyttelsesklasse på forsiden: IP20
  • NEMA-beskyttelsesgrad: Andet

Udførelse og mål

  • Komplet enhed i kapsling af plast
  • Kapslingsfarve: grå
  • Kontrolelement: sort
  • Mål: 100 mm høj, 70 mm bred og 66,5 mm dyb
  • Én bryder
  • Ingen NO-, NC- eller skifte-hjælpekontakter

Øvrige oplysninger

  • Ikke låsbar
  • Ingen spændingsudløser, integreret motordrev eller mulighed for motordrev
  • Ikke udført som reverseringskontakt eller nødstopsudgave
  • Ikke beregnet til gulvmontering eller gulvbefæstigelse
  • Ikke beregnet til frontmontering med 4 huller eller centermontering
  • Typenummer: 1SCA105023R1001
  • Produktnummer: 2119751170
  • EAN: 6417019391540

Specifikationer

  • Varenummer:
    2119751170
  • EAN nummer:
    6417019391540
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA105023R1001, OT100FT3
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Betinget norminel kortslutningsstrøm Iq:
    50.0 kA
  • Bredde:
    70.0 mm
  • Dybde:
    66.5 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    100.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    37.0 kW
  • Låsbar:
    Nej
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    750.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    37.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    37.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    100.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    80.0 A
  • Nominel strøm IE:
    115.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
