- Varenr.:2119751183
- EAN nr.:6417019391618
- Typenr.:1SCA105031R1001, OT100FT4N2
Måske interessant?
Beskrivelse
Produktbeskrivelse

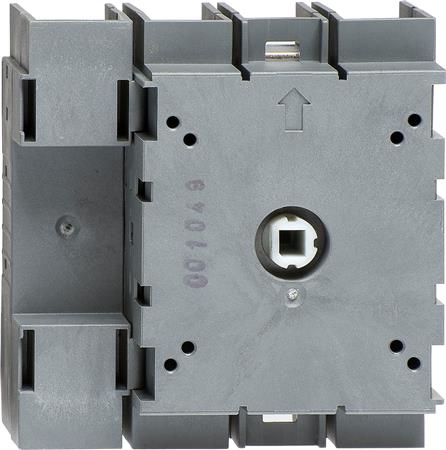

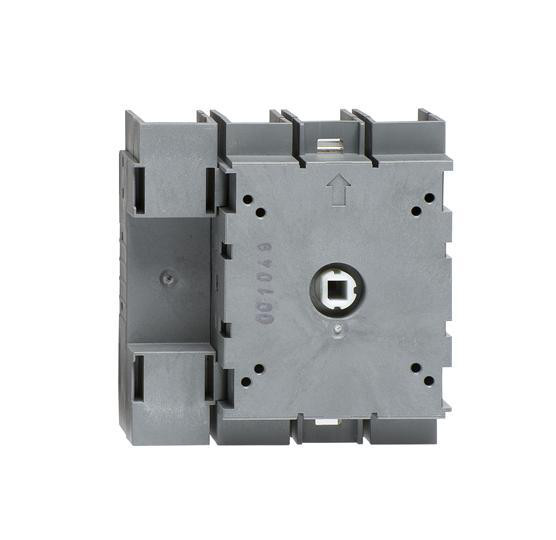

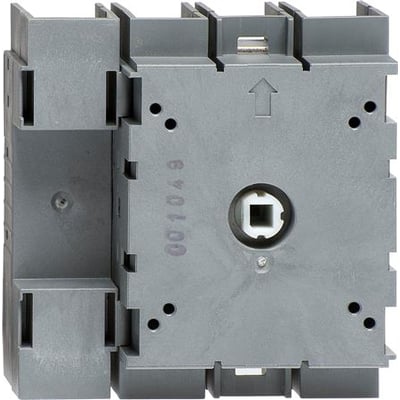

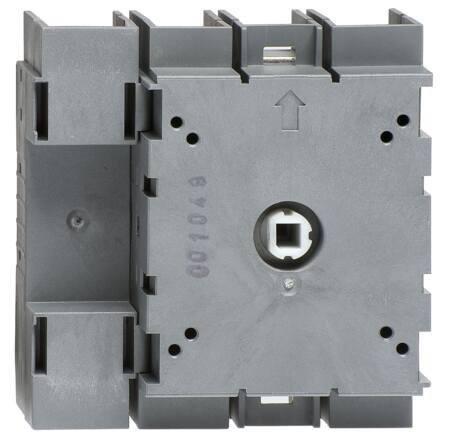

4-polet lastafbryder i OT-serien, der omfatter 3- og 4-polede modeller fra 16 til 125 A. Denne model er beregnet til 100 A og har stillingerne 1-0. Den er udført som komplet enhed i kapsling og kan monteres på bund eller DIN-skinne. Modellen er også beskrevet til lågemontage uden drejegreb.
Lastafbryderen kan anvendes som hovedafbryder og til afbrydelse af motorbelastning. Leverandørteksten nævner også anvendelse som sikkerhedsafbryder, mens produktattributterne angiver, at denne udførelse ikke er udført som sikkerhedsafbryder.
Tekniske data
- Typebetegnelser: OT100FT4N2 og 1SCA105031R1001
- 4 poler og 1 bryder
- Nominel strøm IE: 115 A
- Nominel permanent strøm ved AC-21, 400 V: 100 A
- Nominel permanent strøm ved AC-23, 400 V: 80 A
- Beskrevet med 100 A ved 690 V AC-22
- Nominel driftseffekt ved AC-3 og AC-23, 400 V: 37 kW
- Koblingskapacitet ved 400 V: 37 kW
- Nominel isolations- og driftsspænding: 750 V
- Nominel korttidsstrøm Icw: 2,5 kA
- Betinget nominel kortslutningsstrøm Iq: 50 kA
- Beskyttelsesklasse på forsiden: IP20
- Tilslutning til hovedstrømkredsen med skrueforbindelse
- Al-ledere kan kun tilsluttes via kabelklemme eller pindbolt
- Ingen hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
- Kapsling i plastik, grå; kontrolelement i sort
- Mål: bredde 100 mm, højde 96,5 mm og dybde 66,5 mm
- Egnet til indbygning i fordeler
- Udført som hovedafbryder og reparations-/vedligeholdelsesafbryder
Udførelse
- Ikke låsbar og ikke udført som sikkerhedsafbryder, nødstop eller reverseringskontakt
- Ingen integreret motordrift, mulighed for motordrev eller mulighed for spændingsudløser
- Ikke egnet til gulvbefæstigelse eller gulvmontage
- Ikke egnet til frontmontering med 4 huller eller central frontmontering
Lastafbryderen er angivet i henhold til IEC 60947-3.
Specifikationer
-
Varenummer:2119751183
-
EAN nummer:6417019391618Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA105031R1001, OT100FT4N2Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:4.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP20
-
Betinget norminel kortslutningsstrøm Iq:50.0 kA
-
Bredde:100.0 mm
-
Dybde:66.5 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:96.5 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Grå
-
Koblingskapacitet ved 400 V:37.0 kW
-
Låsbar:Nej
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:37.0 kW
-
Nominel drifteffekt på AC-23, 400V:37.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:2.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:100.0 A
-
Nominel permanent strøm ved AC-23, 400 V:80.0 A
-
Nominel strøm IE:115.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Andet
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
