Lastafbryder, 1250 A, 4-polet, OT1250E04P, med drejegreb

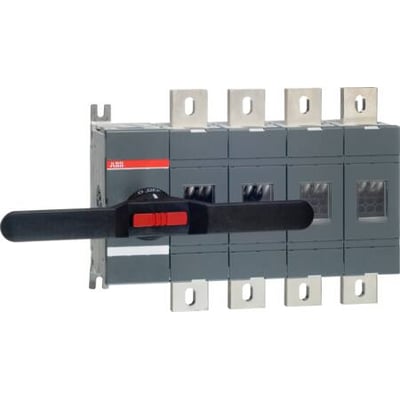

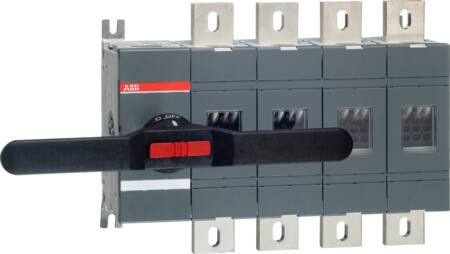

ABB OT1250E04P 4-polet lastafbryder på 1250 A set forfra med langt, sort drejegreb og fire tilslutningspoler.ABB OT1250E04P 4-polet lastafbryder på 1250 A set skråt forfra med drejegrebets røde markering synlig.
Skaffevare
Levering til din adresse 99,00 kr. (leveres fredag d. 27/11 - tirsdag d. 8/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Fredag d. 27/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet, 1250 A lastafbryder til bundmontage med langt, sort drejegreb. 1000 V, bolttilslutning og IP65-greb. Læs mere…
  • Varenr.:
    2119750553
  • EAN nr.:
    6417019309347
  • Typenr.:
    1SCA022860R6310, OT1250E04P
pr. stk. inkl. moms
13.106,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Frontbetjent lastafbryder i OT-serien til bundmontage. Serien omfatter 3- og 4-polede afbrydere fra 1000 til 1600 A. Denne model er 4-polet og har typebetegnelsen OT1250E04P samt produktbetegnelsen 1SCA022860R6310. Den er udført som en komplet enhed i kapsling og er beregnet til tilslutning med lasker og bolte.

Leverandørbeskrivelsen angiver, at lastafbryderen kan anvendes som hovedafbryder, sikkerhedsafbryder eller afbryder til motorbelastning. De tekniske attributter angiver den som egnet til hovedafbrydelse og reparation/vedligeholdelse, men ikke som en udført sikkerhedsafbryder.

Funktioner og montering

  • Bundmontage iht. IEC 60947-3.
  • Langt, sort drejegreb til frontbetjening. Grebet er af plast og har kapslingsgrad IP65.
  • Leveres med ON-OFF-greb OXP12X280, aksel OHB200J12P og monteringsbolte M12 x 50.
  • Akslen kan justeres i dybden. Grebet kan bestilles placeret til venstre, delvist centreret eller centreret – svarende til 1., 2. eller 3. række fra venstre.
  • Beskrivelsen angiver, at grebet kan aflåses i OFF-position, og at lågen, hvor grebet er monteret, er låst i ON-position. Attributten for låsbar er samtidig angivet som nej.
  • Egnet til indbygning i fordelingstavle og til gulvbefæstigelse.

Tekniske data

  • Antal poler: 4. Antal brydere: 1.
  • Nominel isolations- og driftsspænding: 1000 V. Maksimal nominel driftsspænding Ue AC: 1000 V.
  • Nominel permanent strøm ved AC-21 og AC-23, 400 V: 1250 A.
  • Nominel drifteffekt ved AC-23, 400 V: 710 kW. Nominel drifteffekt ved AC-3, 400 V: 710 kW. Koblingskapacitet ved 400 V: 710 kW.
  • Nominel korttidsstrøm Icw: 50 kA.
  • Tilslutning af hovedstrømkreds: boltforbindelse.
  • Kapslingsgrad forside: IP00. NEMA-beskyttelsesgrad: Andet.
  • Mål: bredde 414,5 mm, højde 306 mm og dybde 145,5 mm.
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion.
  • Ikke udført som nødstopsudgave eller reverseringskontakt. Har ikke integreret motordrev, option for spændingsudløser eller motorstart som option.
  • Ikke egnet til frontmontering med 4 huller eller centreret frontmontering.

Specifikationer

  • Varenummer:
    2119750553
  • EAN nummer:
    6417019309347
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022860R6310, OT1250E04P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Bredde:
    414.5 mm
  • Dybde:
    145.5 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    306.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    710.0 kW
  • Låsbar:
    Nej
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    710.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    710.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    50.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    1250.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    1250.0 A
  • Nominel strøm IE:
    1250.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
