Lastafbryder OT1250E22P, 1250 A, 4-polet, 4PINCL, inkl. drejegreb

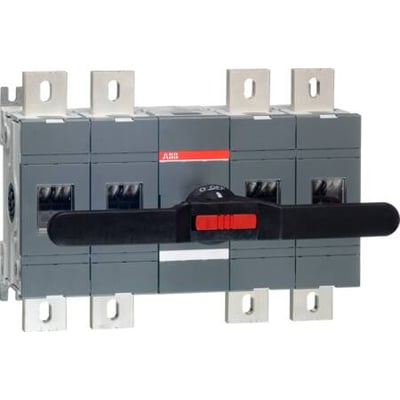

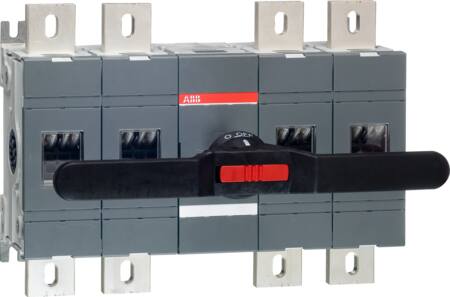

ABB OT1250E22P 1250 A 4-polet lastafbryder set forfra med langt sort drejegreb og synlige tilslutninger.ABB OT1250E22P 1250 A 4-polet lastafbryder set skråt forfra med sort drejegreb og rød betjeningsmarkering.
Skaffevare
Levering til din adresse 99,00 kr. (leveres torsdag d. 19/11 - mandag d. 30/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Torsdag d. 19/11 - mandag d. 30/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
Frontbetjent 4-polet lastafbryder til bundmontage med 1250 A mærkestrøm, 1000 V driftsspænding og langt sort drejegreb. Læs mere…
  • Varenr.:
    2119750579
  • EAN nr.:
    6417019338439
  • Typenr.:
    1SCA022871R5870, OT1250E22P
pr. stk. inkl. moms
13.106,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Frontbetjent, 4-polet lastafbryder fra OT-serien til bundmontage efter IEC 60947-3. OT-serien omfatter 3- og 4-polede afbrydere fra 1000 til 1600 A. Denne model har en mærkestrøm på 1250 A og leveres som en komplet enhed i kapsling.

Leverandørbeskrivelsen nævner anvendelse som hovedafbryder, sikkerhedsafbryder eller afbryder til motorbelastning. De tekniske attributter angiver dog, at denne model ikke er udført som sikkerhedsafbryder. Den er angivet som egnet til brug som hovedafbryder og reparations-/vedligeholdelsesafbryder.

Tekniske data

  • Type: OT1250E22P, typebetegnelse 1SCA022871R5870
  • Nominel permanent strøm: 1250 A ved AC-21 og AC-23, 400 V
  • Nominel driftsspænding: 1000 V AC; nominel isolations- og driftsspænding er angivet til 1000 V
  • Nominel drifteffekt: 710 kW ved AC-23 og AC-3, 400 V
  • Nominel korttidsstrøm Icw: 50 kA
  • Én bryder og ingen hjælpekontakter af typen NO, NC eller skiftekontakt
  • Hovedstrømskreds med boltforbindelse; tilslutning via en laske
  • Mål: bredde 414,5 mm, højde 306 mm og dybde 145,5 mm
  • Beskyttelsesgrad på afbryderens forside: IP00. Drejegrebet har IP65
  • NEMA-klassifikation: Andet

Betjening og montering

Afbryderen har et langt, sort drejegreb og leveres med sort ON-OFF-plasthåndtag OXP12X280, aksel OHB200J12P og monteringsbolte M12x50. Akslen kan justeres i dybden. Håndtaget kan låses i OFF-position, og i ON-position er lågen, hvor håndtaget er monteret, aflåst. Produktattributten for låsbarhed er samtidig angivet som nej.

Grebet kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til henholdsvis 1., 2. eller 3. række fra venstre. Afbryderen er egnet til indbygning i fordeler og til gulvbefæstigelse. Den er ikke udført med integreret motordrev, og motordrev og spændingsudløser er ikke angivet som tilvalg. Den er heller ikke udført som reverseringskontakt eller nødstopsudgave og er ikke egnet til frontmontering med 4-huls- eller centerfastgørelse.

Specifikationer

  • Varenummer:
    2119750579
  • EAN nummer:
    6417019338439
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022871R5870, OT1250E22P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Bredde:
    414.5 mm
  • Dybde:
    145.5 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    306.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    710.0 kW
  • Låsbar:
    Nej
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    710.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    710.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    50.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    1250.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    1250.0 A
  • Nominel strøm IE:
    1250.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
