Lastafbryder 125 A, 1-0, 3-polet, OT125F3

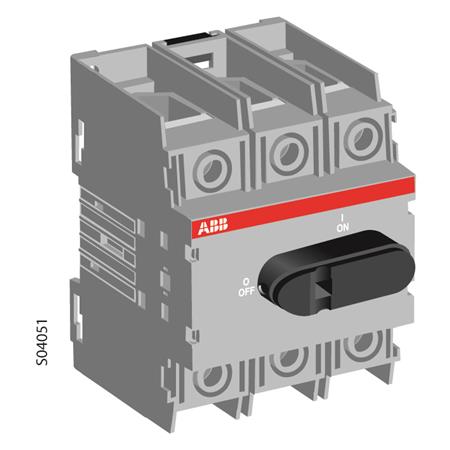

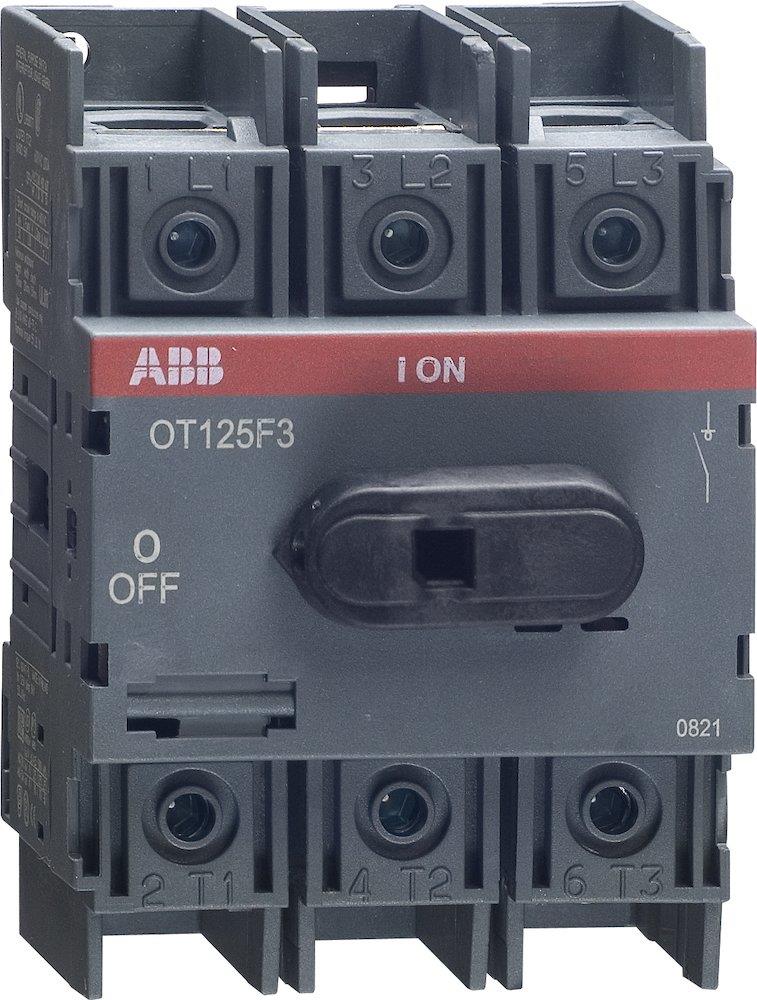

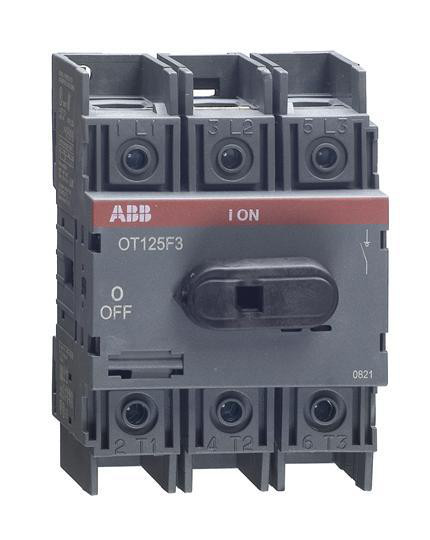

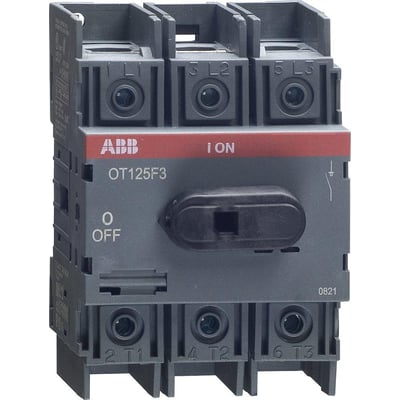

ABB OT125F3 lastafbryder, 3-polet og 125 A, set forfra med sort betjeningsgreb og synlige tilslutninger.ABB OT125F3 lastafbryder, 3-polet og 125 A, vist som teknisk tegning set skråt forfra.ABB OT125F3 lastafbryder, 3-polet og 125 A, set let skråt forfra med terminaler øverst og nederst.
PRISGARANTI
5 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 24/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 24/11
GLS Erhverv49,00 kr.Tirsdag d. 24/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 24/11
Direkte levering149,00 kr.Mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 23/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
Frontbetjent 3-polet lastafbryder på 125 A til bund- eller DIN-skinnemontage. IP20, 750 V og skruetilslutning. Håndtag og aksel bestilles separat. Læs mere…
  • Varenr.:
    2119751219
  • EAN nr.:
    6417019391632
  • Typenr.:
    1SCA105033R1001, 2119751219, OT125F3
pr. stk. inkl. moms
512,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Frontbetjent 3-polet lastafbryder med 1-0-position og skruetilslutning. Den er beregnet til bund- eller DIN-skinnemontage i henhold til IEC 60947-3. Håndtag og aksel bestilles separat. Tilslutning af aluminiumsledere må kun ske via kabelklemme eller pindbolt.

Produktserien omfatter 3- og 4-polede lastafbrydere fra 16 til 125 A. Leverandørbeskrivelsen nævner anvendelse som blandt andet hovedafbryder, sikkerhedsafbryder eller afbryder til motorbelastning. Denne model er angivet som egnet til hovedafbryder- og reparations-/vedligeholdelsesafbryderfunktion, men ikke udført som sikkerhedsafbryder.

Tekniske data

  • Mærkstrøm: 125 A
  • Poltal: 3P
  • Nominel isolations- og driftsspænding: 750 V
  • Angivet driftsspænding for AC-22: 690 V
  • Nominel permanent strøm ved AC-21, 400 V: 125 A
  • Nominel permanent strøm ved AC-23, 400 V: 90 A
  • Nominel drifteffekt ved AC-3, 400 V: 45 kW
  • Nominel drifteffekt ved AC-23, 400 V: 45 kW
  • Koblingskapacitet ved 400 V: 45 kW
  • Nominel korttids-strømstyrke Icw: 2,5 kA
  • Betinget nominel kortslutningsstrøm Iq: 50 kA
  • Beskyttelsesklasse på forsiden: IP20
  • Dimensioner: højde 100 mm, bredde 70 mm og dybde 74 mm
  • Kapsling: plastik, grå; betjeningselement: sort
  • Enhedskonstruktion: komplet enhed i kapsling
  • Antal brydere: 1
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • NEMA-beskyttelsesgrad: Andet
  • Oprindelsesland: FI

Montering og funktioner

  • Egnet til indbygning i fordeler og til gulvbefæstigelse
  • Ikke beregnet til gulvmontage
  • Ikke låsbar og ikke udført som nødstopsudgave eller reverseringskontakt
  • Ikke udført som sikkerhedsafbryder
  • Har ikke integreret motordrev, og motordrev kan ikke tilvælges
  • Har ikke mulighed for spændingsudløser
  • Ikke egnet til frontmontering med 4-hulsmontering eller centermontering

Typebetegnelser

OT125F3. Øvrige angivne numre: 1SCA105033R1001 og 2119751219.

Specifikationer

  • Varenummer:
    2119751219
  • EAN nummer:
    6417019391632
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA105033R1001, 2119751219, OT125F3
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Betinget norminel kortslutningsstrøm Iq:
    50.0 kA
  • Bredde:
    70.0 mm
  • Dybde:
    74.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Sort
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    100.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    45.0 kW
  • Låsbar:
    Nej
  • Mærkstrøm:
    125A
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    750.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    45.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    45.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    125.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    90.0 A
  • Nominel strøm IE:
    125.0 A
  • Option for spændingsudløser:
    Nej
  • Poltal:
    3P
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
