Lastafbryder, 125 A, 1-0, 4-polet, OT125F4N2

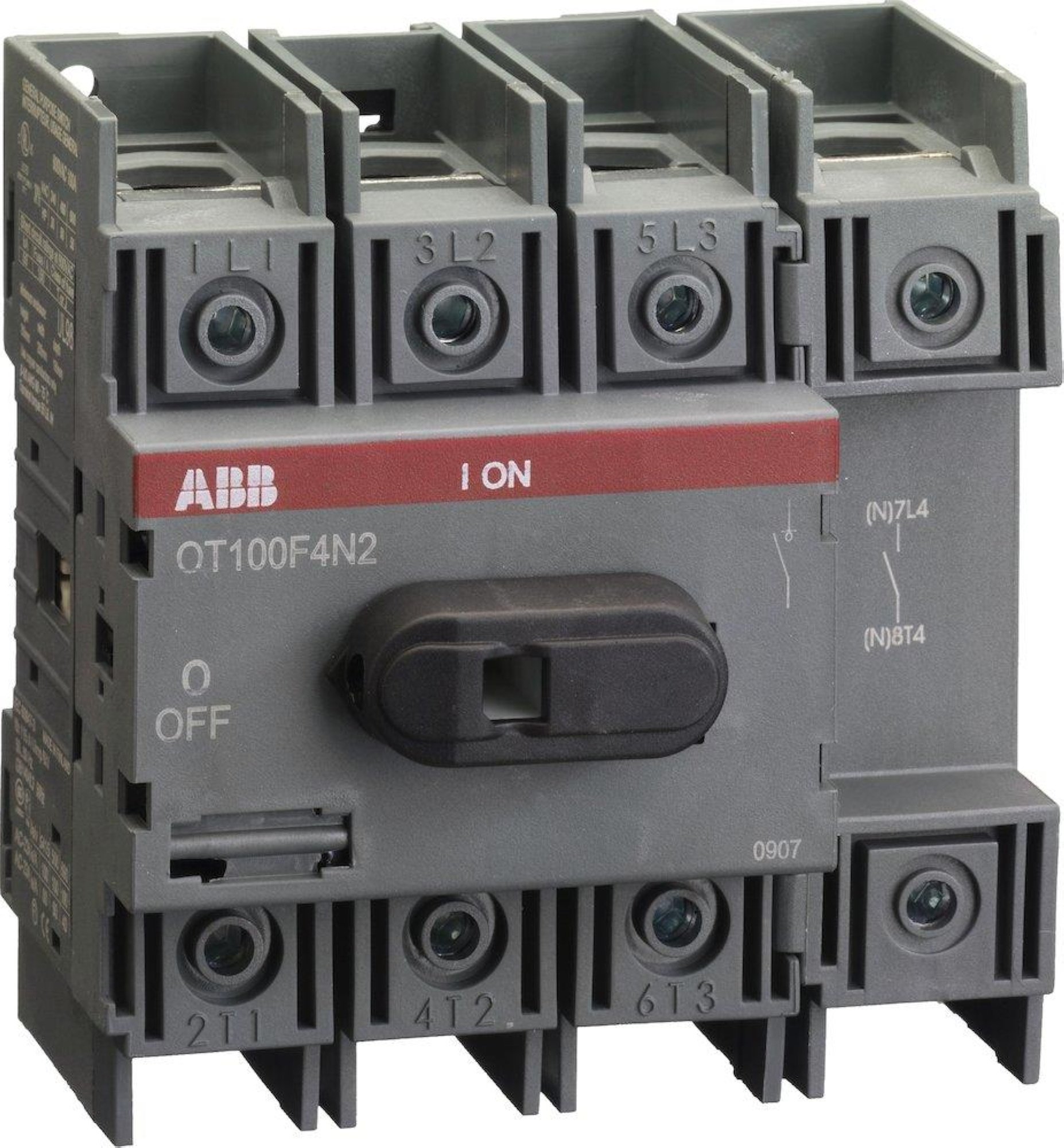

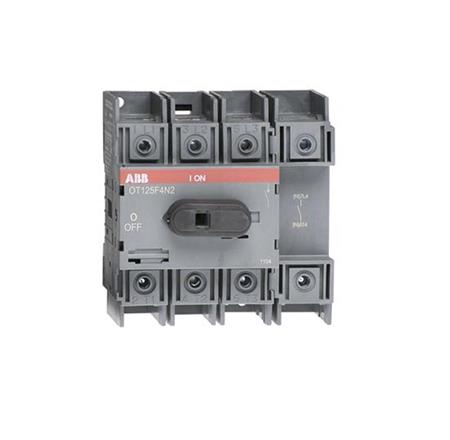

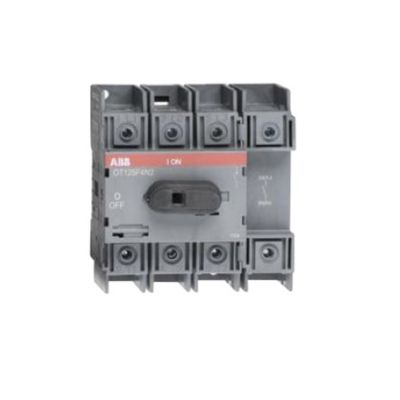

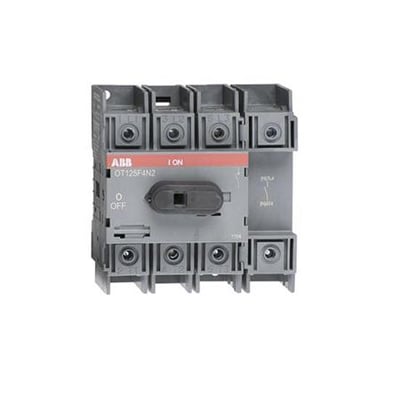

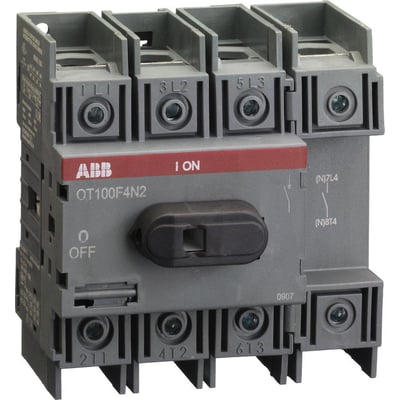

ABB 125 A, 4-polet lastafbryder set tæt på med gråt hus, sort drejegreb og synlige skruepoler.ABB OT125F4N2 125 A lastafbryder set forfra med fire poler, gråt hus og sort drejegreb.ABB OT125F4N2 125 A, 4-polet lastafbryder set forfra med tydelige tilslutninger og betjeningsmærker.
PRISGARANTI
7 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 24/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 24/11
GLS Erhverv49,00 kr.Tirsdag d. 24/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 24/11
Direkte levering149,00 kr.Mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 23/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
Frontbetjent 4-polet lastafbryder på 125 A til bund- eller DIN-skinnemontage. 750 V, IP20 og skruetilslutning. Håndtag og aksel bestilles separat. Læs mere…
  • Varenr.:
    2119751222
  • EAN nr.:
    6417019391816
  • Typenr.:
    1SCA105051R1001, 2119751222, OT125F4N2
pr. stk. inkl. moms
639,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Frontbetjent 4-polet lastafbryder med 1-0-kobling og en mærkestrøm på 125 A. Produktserien fås i 3- og 4-polede udførelser med mærkestrømme fra 16 til 125 A. Denne model er beregnet til bund- eller DIN-skinnemontage og er udført som en komplet enhed i kapsling.

Lastafbryderen kan anvendes som hovedafbryder og reparations-/vedligeholdelsesafbryder. Leverandørteksten nævner også anvendelse til motorbelastning. Den angiver desuden anvendelse som sikkerhedsafbryder, mens produktattributterne for denne model angiver, at den ikke er udført som sikkerhedsafbryder.

Tekniske data

  • Poltal: 4
  • Mærkestrøm og nominel strøm Ie: 125 A
  • Nominel permanent strøm ved AC-21, 400 V: 125 A
  • Nominel permanent strøm ved AC-23, 400 V: 90 A
  • Koblingskapacitet ved 400 V: 45 kW
  • Nominel driftseffekt ved AC-3 og AC-23, 400 V: 45 kW
  • Nominel isolations- og driftsspænding: 750 V
  • En produktangivelse oplyser desuden 125 A ved 690 V AC-22
  • Nominel korttids-strømstyrke Icw: 2,5 kA
  • Betinget nominel kortslutningsstrøm Iq: 50 kA
  • Beskyttelsesgrad på forsiden: IP20
  • NEMA-beskyttelsesgrad: Andet

Tilslutning og montage

Hovedstrømkredsen tilsluttes med skrueforbindelse. Tilslutning af aluminiumsledere må kun ske via kabelklemme eller pindbolt. Håndtag/drejegreb og aksel bestilles separat. Produktet er angivet som venstre udførelse.

  • Montage: Bundmontage eller DIN-skinnemontage
  • Egnet til indbygning i fordeling: Ja
  • Egnet til gulvbefæstigelse: Ja
  • Gulvmontage: Nej
  • Egnet til frontmontage med 4 huller: Nej
  • Egnet til centreret frontmontage: Nej

Udførelse og mål

  • Kapslingsmateriale: Plastik
  • Kapslingsfarve: Grå
  • Farve på betjeningselement: Sort
  • Bredde: 96,5 mm
  • Højde: 100 mm
  • Dybde: 74 mm
  • Antal brydere: 1
  • Hjælpekontakter: Ingen NO-, NC- eller skiftekontakter

Funktioner og identifikation

Modellen er ikke låsbar og har hverken integreret motordrev eller mulighed for motordrev som tilvalg. Den har ikke spændingsudløser som tilvalg og er ikke udført som nødstopsudgave eller reverseringskontakt.

  • Standard: IEC 60947-3
  • Typenumre: 1SCA105051R1001, 2119751222 og OT125F4N2
  • Produktnummer: 2119751222
  • EAN: 6417019391816

Specifikationer

  • Varenummer:
    2119751222
  • EAN nummer:
    6417019391816
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA105051R1001, 2119751222, OT125F4N2
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Betinget norminel kortslutningsstrøm Iq:
    50.0 kA
  • Bredde:
    96.5 mm
  • Dybde:
    74.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Sort
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    100.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    45.0 kW
  • Låsbar:
    Nej
  • Mærkstrøm:
    125A
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    750.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    45.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    45.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    125.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    90.0 A
  • Nominel strøm IE:
    125.0 A
  • Option for spændingsudløser:
    Nej
  • Poltal:
    4P
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
