Beskrivelse
Produktbeskrivelse

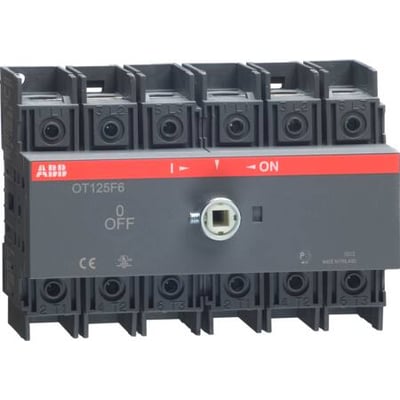

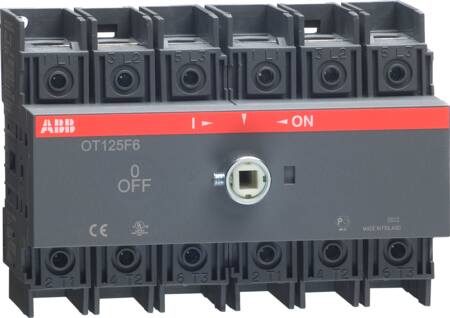

Frontbetjent lastafbryder i 1-0-udførelse. Leverandørbeskrivelsen angiver 16-125 A og 6- eller 8-polede udførelser for serien. Denne variant er 6-polet og har en nominel strøm på 125 A. Den kan monteres på bund eller DIN-skinne iht. IEC 60947-3. Variantbeskrivelsen angiver bundmontage og levering uden drejegreb og aksel.
Leverandørbeskrivelsen nævner anvendelse som hovedafbryder, sikkerhedsafbryder eller afbryder for motorbelastning. De tekniske egenskaber angiver dog, at denne variant ikke er udført som sikkerhedsafbryder. Den er angivet som hovedafbryder og reparations-/vedligeholdelsesafbryder.
Tekniske data
- Nominel strøm Ie: 125 A
- Nominel permanent strøm ved AC-21, 400 V: 125 A
- Nominel permanent strøm ved AC-23, 400 V: 90 A
- Nominel driftseffekt ved AC-3 og AC-23, 400 V: 45 kW
- Koblingskapacitet ved 400 V: 45 kW
- Nominel isolations- og driftsspænding: 750 V
- Nominel strøm ved AC-22, 690 V: 125 A
- Nominel korttids-strømstyrke Icw: 2,5 kA
- Betinget nominel kortslutningsstrøm Iq: 50 kA
- Beskyttelsesgrad på forsiden: IP20
- Antal poler: 6
- Antal brydere: 1
- Hovedstrømskredsen har skruetilslutning. Al-ledere må kun tilsluttes via kabelklemme eller pindbolt.
- Komplet enhed i kapsling af plast. Kapslingen er grå, og kontrolelementet er sort.
- Mål: bredde 140 mm, højde 100 mm og dybde 86 mm.
- Ingen NO- eller NC-hjælpekontakter og ingen hjælpekontakter med skiftefunktion.
- Ikke låsbar. Ingen spændingsudløseroption, integreret motordrev eller mulighed for motordrev.
- Ikke udført som nødstopsudgave eller reverseringskontakt og ikke egnet til frontmontering med 4 huller eller frontmontering i centrum.
- Egnet til indbygning i fordeler og til gulvbefæstigelse. Gulvmontage er angivet som nej.
- Beskyttelsesgrad efter NEMA: Andet.
Typebetegnelser
Type: OT125F6. Typenummer: 1SCA105057R1001.
Specifikationer
-
Varenummer:2119751235
-
EAN nummer:6417019391878Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA105057R1001, OT125F6Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:6.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP20
-
Betinget norminel kortslutningsstrøm Iq:50.0 kA
-
Bredde:140.0 mm
-
Dybde:86.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Ja
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:100.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Grå
-
Koblingskapacitet ved 400 V:45.0 kW
-
Låsbar:Nej
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:45.0 kW
-
Nominel drifteffekt på AC-23, 400V:45.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:2.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:125.0 A
-
Nominel permanent strøm ved AC-23, 400 V:90.0 A
-
Nominel strøm IE:125.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Andet
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
