Lastafbryder, OT1600E03P, 1600 A, 3-polet, med drejegreb

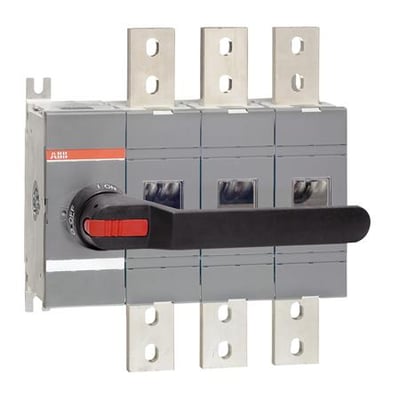

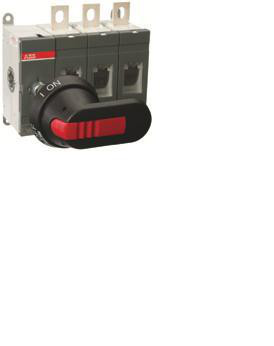

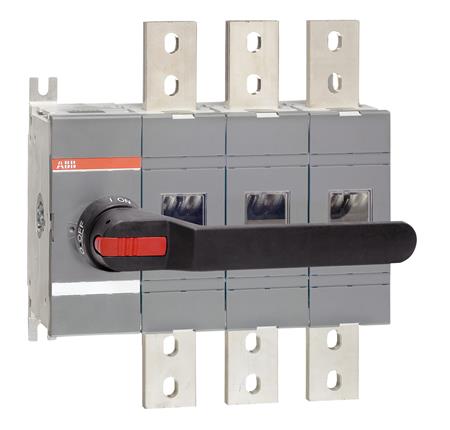

ABB OT1600E03P 3-polet lastafbryder på 1600 A med lange tilslutningslaske og sort drejegreb med rød markering.ABB OT1600E03P 3-polet lastafbryder på 1600 A set skråt forfra med sort drejegreb og røde markeringer.
PRISGARANTI
2 stk. på lager
GLS Pakkeshop 45,00 kr. (leveres lørdag d. 14/11)
MetodePrisLeveres
GLS Pakkeshop45,00 kr.Lørdag d. 14/11
GLS Erhverv59,00 kr.Mandag d. 16/11
GLS Hjemmelevering75,00 kr.Mandag d. 16/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
Frontbetjent, 3-polet lastafbryder til bundmontage med 1600 A mærkestrøm, 1000 V driftsspænding og sort ON-OFF-drejegreb. Læs mere…
  • Varenr.:
    2119750582
  • EAN nr.:
    6417019309361
  • Typenr.:
    1SCA022860R6580, OT1600E03P
pr. stk. inkl. moms
9.503,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Frontbetjent, 3-polet lastafbryder til bundmontage. Modellen er OT1600E03P med typenummer 1SCA022860R6580. OT-serien omfatter 3- og 4-polede lastafbrydere i området 1000–1600 A. Denne variant er angivet med 1600 A mærkestrøm og aksel til venstre.

Leverandørbeskrivelsen angiver anvendelse som blandt andet hovedafbryder, sikkerhedsafbryder eller afbryder for motorbelastning. Produktattributterne angiver, at den er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder, men ikke som sikkerhedsafbryder.

Funktioner og tilslutning

  • Bundmontage iht. IEC 60947-3.
  • Tilslutning via en laske; hovedstrømkredsen har boltforbindelse.
  • Leveres med sort ON-OFF-plasthåndtag OXP12X280, aksel OHB200J12P og monteringsbolte M12 x 60.
  • Drejegrebet er angivet med IP65. Forsiden er angivet med IP00.
  • Leverandørbeskrivelsen angiver, at grebet kan aflåses i OFF-position, og at lågen, hvor grebet er monteret, er aflåst i ON-position. Produktattributten for låsbar er samtidig angivet som nej.
  • Akslen kan justeres i dybden.
  • Grebet kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til 1., 2. eller 3. række fra venstre.

Tekniske data

  • Nominel isolations- og driftsspænding: 1000 V.
  • Nominel strøm IE: 1600 A.
  • Nominel permanent strøm ved AC-21, 400 V: 1600 A.
  • Nominel permanent strøm ved AC-23, 400 V: 1250 A.
  • Nominel driftseffekt ved AC-23, 400 V: 710 kW.
  • Nominel driftseffekt ved AC-3, 400 V: 710 kW.
  • Koblingskapacitet ved 400 V: 710 kW.
  • Nominel korttids-strømstyrke Icw: 50 kA.
  • Supplerende produktdata angiver 1600 A ved 690 V AC-22.
  • Komplet enhed i kapsling med plastkapsling og ét bryderelement.
  • Ingen hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion.
  • Ikke udført som nødstop eller reverseringskontakt. Spændingsudløser, integreret motordrev og motordrev som tilvalg er ikke angivet.
  • Ikke egnet til frontmontage med 4-huls montering eller centreret frontmontage. Egnet til indbygning i fordeler og til gulvbefæstigelse; gulvmontage er ikke angivet.
  • NEMA-beskyttelsesgrad: Andet.
  • Mål: 334,5 mm bred, 372 mm høj og 167 mm dyb.

Specifikationer

  • Varenummer:
    2119750582
  • EAN nummer:
    6417019309361
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022860R6580, OT1600E03P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Bredde:
    334.5 mm
  • Dybde:
    167.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    372.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    710.0 kW
  • Låsbar:
    Nej
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    710.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    710.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    50.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    1600.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    1250.0 A
  • Nominel strøm IE:
    1600.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
