Lastafbryder, 1600 A, 3-polet, OT1600E12P, med drejegreb

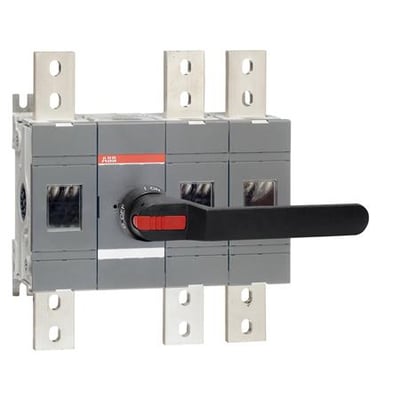

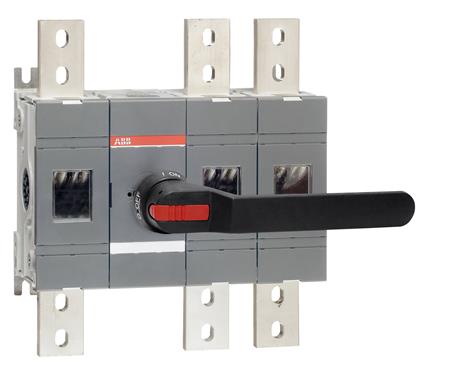

ABB OT1600E12P lastafbryder på 1600 A med tre poler, gråt hus og langt sort drejegreb med rød markering.ABB OT1600E12P lastafbryder på 1600 A set skråt forfra med tre poler og sort drejegreb med rød markering.
Skaffevare
GLS Pakkeshop 45,00 kr. (leveres lørdag d. 28/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop45,00 kr.Lørdag d. 28/11 - tirsdag d. 8/12
GLS Erhverv59,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
GLS Hjemmelevering75,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet, frontbetjent lastafbryder til bundmontage med 1600 A mærkestrøm, 1000 V driftsspænding og sort ON/OFF-drejegreb. Læs mere…
  • Varenr.:
    2119750605
  • EAN nr.:
    6417019338446
  • Typenr.:
    1SCA022871R5950, OT1600E12P
pr. stk. inkl. moms
9.050,00 kr.

Måske interessant?

Beskrivelse

Frontbetjent, 3-polet lastafbryder til bundmontage. Den indgår i OT-serien, der fås i 3- og 4-polede udførelser fra 1000 til 1600 A. Denne model er OT1600E12P og har en mærkestrøm på 1600 A.

Lastafbryderen er udført som en komplet enhed i kapsling og er beregnet til montage iht. IEC 60947-3. Tilslutning sker via laskeforbindelse med boltforbindelse i hovedstrømkredsen.

Funktioner og anvendelse

  • Leverandørbeskrivelsen angiver anvendelse som hovedafbryder, sikkerhedsafbryder eller afbryder til motorbelastning.
  • Attributterne angiver, at den er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder, men ikke som sikkerhedsafbryder.
  • Leverandørbeskrivelsen oplyser, at grebet kan aflåses i OFF-position, og at lågen, hvor grebet er monteret, er aflåst i ON-position. Attributfeltet for låsbar er samtidig angivet som nej.
  • Akslen kan justeres i dybden.
  • Grebet kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til henholdsvis 1., 2. eller 3. række fra venstre.

Medfølgende dele

  • Aksel, OHB200J12P
  • Monteringsbolte, M12 x 60

Tekniske data

  • Antal poler: 3
  • Nominel isolations- og driftsspænding: 1000 V
  • Nominel permanent strøm ved AC-21, 400 V: 1600 A
  • Nominel permanent strøm ved AC-23, 400 V: 1250 A
  • Nominel drifteffekt ved AC-23, 400 V: 710 kW
  • Nominel drifteffekt ved AC-3, 400 V: 710 kW
  • Koblingskapacitet ved 400 V: 710 kW
  • Nominel korttidsstrøm Icw: 50 kA
  • Oplyst mærkedata: 1600 A ved 690 V AC-22
  • Grebet er sort og har IP65. Forsidens kapslingsklasse er angivet som IP00.
  • Mål: bredde 334,5 mm, dybde 167 mm og højde 372 mm
  • Egnet til indbygning i fordeling og gulvbefæstigelse

Identifikation

  • Typenumre: 1SCA022871R5950 og OT1600E12P
  • Produktnummer: 2119750605
  • EAN: 6417019338446

Specifikationer

  • Varenummer:
    2119750605
  • EAN nummer:
    6417019338446
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022871R5950, OT1600E12P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Bredde:
    334.5 mm
  • Dybde:
    167.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    372.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    710.0 kW
  • Låsbar:
    Nej
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    710.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    710.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    50.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    1600.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    1250.0 A
  • Nominel strøm IE:
    1600.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
