Lastafbryder OT1600E22P, 4-polet, 1600 A, med drejegreb

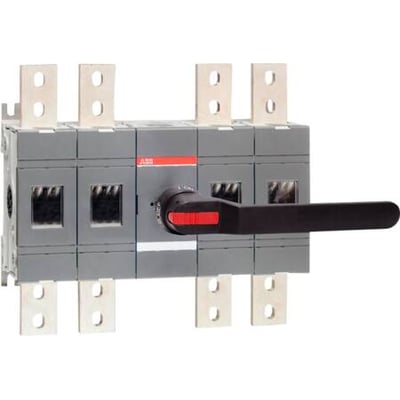

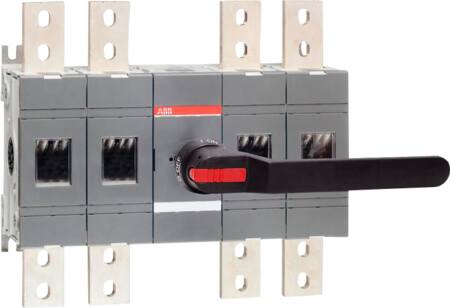

ABB OT1600E22P 4-polet lastafbryder på 1600 A set forfra med gråt kabinet, tilslutningsskinner og sort drejegreb.ABB OT1600E22P 4-polet lastafbryder på 1600 A set skråt forfra med sort drejegreb og synlige tilslutninger.
Skaffevare
Levering til din adresse 99,00 kr. (leveres fredag d. 27/11 - tirsdag d. 8/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Fredag d. 27/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet, frontbetjent lastafbryder til bundmontage med 1600 A mærkestrøm, sort drejegreb og 1000 V mærkespænding. Tilslutning med bolte. Læs mere…
  • Varenr.:
    2119750618
  • EAN nr.:
    6417019338453
  • Typenr.:
    1SCA022871R6090, OT1600E22P
pr. stk. inkl. moms
14.694,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Frontbetjent, 4-polet lastafbryder til bundmontage efter IEC 60947-3. Den tilhører OT-serien, som omfatter 3- og 4-polede lastafbrydere fra 1000 til 1600 A. Denne model er OT1600E22P med en mærkestrøm på 1600 A. Leverandørdata angiver desuden 1600 A ved 690 V AC-22.

Lastafbryderen kan anvendes som hovedafbryder eller reparations- og vedligeholdelsesafbryder. Leverandørbeskrivelsen nævner også anvendelse som sikkerhedsafbryder og afbryder til motorbelastning; attributterne angiver dog, at produktet ikke er udført som sikkerhedsafbryder.

Betjening og tilslutning

Enheden har et langt, sort ON-OFF-drejegreb. Grebet er IP65, mens frontens kapslingsklasse er IP00. Tilslutning af hovedstrømkredsen sker via lasker med bolttilslutning.

Beskrivelsen angiver, at grebet kan aflåses i OFF-position, og at lågen, hvor grebet er monteret, er låst i ON-position. Attributten for låsbarhed er samtidig angivet som nej. Akslen kan justeres i dybden.

  • Leveres med håndtag OXP12X280, aksel OHB200J12P og monteringsbolte M12x60.
  • Grebet kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til 1., 2. eller 3. position fra venstre.

Tekniske data

  • Poltal: 4
  • Antal brydere: 1
  • Mærkestrøm IE: 1600 A
  • Mærkespænding og maksimal driftsspænding Ue AC: 1000 V
  • Nominel permanent strøm ved AC-21, 400 V: 1600 A
  • Nominel permanent strøm ved AC-23, 400 V: 1250 A
  • Nominel driftseffekt ved AC-3 og AC-23, 400 V: 710 kW
  • Koblingskapacitet ved 400 V: 710 kW
  • Nominel korttidsstrøm Icw: 50 kA
  • Hjælpekontakter: ingen NO-kontakter, NC-kontakter eller kontakter med skiftefunktion
  • Komplet enhed i kapsling
  • NEMA-beskyttelsesgrad: Andet

Montering og øvrige funktioner

Produktet er egnet til indbygning i fordelingstavle og til gulvbefæstigelse. Det er ikke beregnet til frontmontering med fire huller eller centreret frontmontering. Der er ikke integreret motordrev, og motordrev eller spændingsudløser tilbydes ikke som option. Afbryderen er ikke udført som reverseringskontakt eller nødstopsudgave.

Mål og identifikation

  • Bredde: 414,5 mm
  • Højde: 372 mm
  • Dybde: 167 mm
  • Typebetegnelse: 1SCA022871R6090
  • Produktnummer: 2119750618
  • EAN: 6417019338453

Specifikationer

  • Varenummer:
    2119750618
  • EAN nummer:
    6417019338453
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022871R6090, OT1600E22P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Bredde:
    414.5 mm
  • Dybde:
    167.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    372.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    710.0 kW
  • Låsbar:
    Nej
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    710.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    710.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    50.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    1600.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    1250.0 A
  • Nominel strøm IE:
    1600.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
