Lastafbryder 16A, 1-0, 3-polet, OT16F3

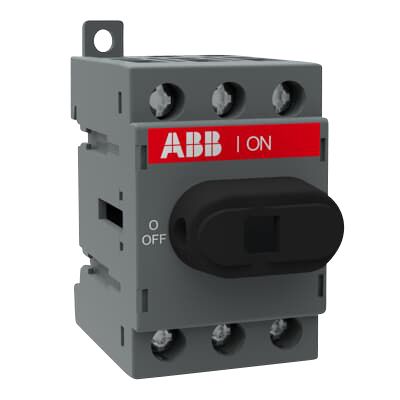

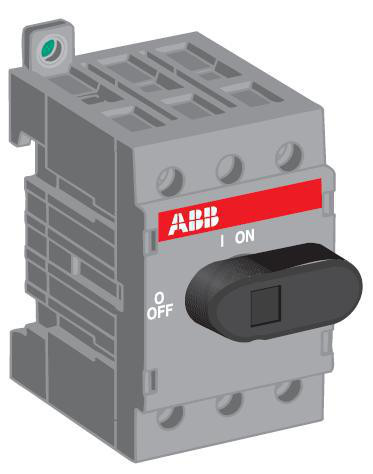

ABB OT16F3 16 A lastafbryder med tre poler, sort betjeningsgreb og synlige tilslutningsskruer.Tegning af ABB OT16F3 16 A lastafbryder set skråt forfra med sort betjeningsgreb og tre poler.
PRISGARANTI
60+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv49,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
Frontbetjent 3-polet lastafbryder på 16 A til bund- eller DIN-skinnemontage. IP20, skrueforbindelse og 1-0-position. Håndtag og aksel medfølger ikke. Læs mere…
  • Varenr.:
    2119750197
  • EAN nr.:
    6417019389554
  • Typenr.:
    1SCA104811R1001, 2119750197, OT16F3
pr. stk. inkl. moms
136,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Denne frontbetjente lastafbryder er en 3-polet 16 A-model med koblingsposition 1-0. Den er beregnet til bund- eller DIN-skinnemontage og kan anvendes som hovedafbryder og reparations-/vedligeholdelsesafbryder. Produktserien omfatter 3- og 4-polede udførelser fra 16 til 125 A; denne model er 3-polet.

Leverandørdata angiver anvendelse til motorbelastning. Modellen er angivet til 16 A ved 690 V AC-22 samt med en drifteffekt på 7,5 kW ved 400 V for både AC-3 og AC-23.

Tekniske specifikationer

  • Mærkstrøm: 16 A
  • Poltal: 3
  • Koblingsposition: 1-0
  • Nominel permanent strøm ved AC-21, 400 V: 16 A
  • Nominel strøm Ie: 25 A
  • Nominel korttidsstrøm Icw: 0,5 kA
  • Nominel isolations- og driftsspænding: 690 V ifølge leverandørteksten
  • Nominel driftsspænding: 750–750 V og maksimal nominel driftsspænding Ue AC: 750 V ifølge attributterne
  • Beskyttelsesklasse på forsiden: IP20
  • Tilslutning: skrueforbindelse
  • Farve: sort
  • Kapslingsmateriale: plastik
  • Mål: bredde 35 mm, højde 68 mm og dybde 56 mm

Montering og tilslutning

Lastafbryderen er angivet til bundmontage i venstre udførelse og kan monteres på bund eller DIN-skinne. Den er egnet til indbygning i en fordeling og leveres som en komplet enhed i kapsling. Håndtag og aksel skal anskaffes separat. Tilslutning af aluminiumsledere må kun ske via kabelklemme eller pindbolt.

Funktioner og modeloplysninger

  • Udført som hovedafbryder og reparations-/vedligeholdelsesafbryder; ikke udført som sikkerhedsafbryder
  • Ingen hjælpekontakter: 0 NO-, 0 NC- og 0 skiftekontakter
  • Ikke udført som nødstop eller reverseringskontakt
  • Ikke låsbar
  • Ingen integreret eller valgfri motordrev og ingen mulighed for spændingsudløser
  • Typebetegnelser: OT16F3 og 1SCA104811R1001
  • Produktnummer: 2119750197
  • EAN: 6417019389554
  • IEC 60947-3

Specifikationer

  • Varenummer:
    2119750197
  • EAN nummer:
    6417019389554
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA104811R1001, 2119750197, OT16F3
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Bredde:
    35.0 mm
  • Dybde:
    56.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til gulvbefæstigelse:
    True
  • Egnet til indbygning af fordeler:
    True
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Sort
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    False
  • Højde:
    68.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    False
  • Mærkstrøm:
    16A
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    750.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt AC-3, 400 V:
    7.5 kW
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    25.0 A
  • Option for spændingsudløser:
    False
  • Poltal:
    3P
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    False
  • Producent/forhandler:
    ABB
