- Varenr.:2119750210
- EAN nr.:6417019389783
- Typenr.:1SCA104834R1001, OT16F6
Måske interessant?
Beskrivelse

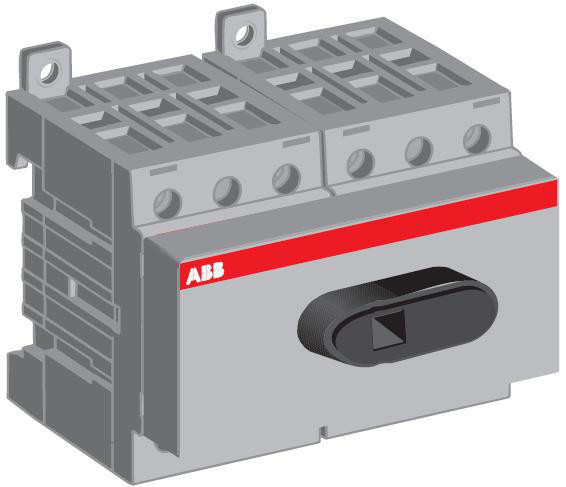

Frontbetjent lastafbryder i OT16F6-udførelsen med 6 poler og 1-0-kobling. Denne variant er angivet til 16 A ved 690 V AC-22. Leverandørens serieoplysninger omfatter lastafbrydere på 16–125 A med 6 eller 8 poler.
Afbryderen er beregnet til bund- eller DIN-skinnemontage iht. IEC 60947-3. Den specifikke variant er angivet til bundmontage og leveres uden drejegreb og aksel. Den kan anvendes som hovedafbryder og reparations-/vedligeholdelsesafbryder. Leverandørteksten nævner også brug som sikkerhedsafbryder eller afbryder for motorbelastning, mens egenskabsdataene angiver, at denne udførelse ikke er klassificeret som sikkerhedsafbryder.
Tekniske data
- Nominel permanent strøm: 16 A ved AC-21 og AC-23, 400 V
- Nominel strøm Ie: 25 A
- Nominel driftseffekt: 7,5 kW ved AC-23 og AC-3, 400 V
- Koblingskapacitet: 7,5 kW ved 400 V
- Angivet mærkning for varianten: 16 A ved 690 V AC-22
- Nominel isolations- og driftsspænding: 750 V
- Maksimal nominel driftsspænding Ue AC: 750 V; angivet spændingsområde: 750–750 V
- Nominel korttidsstrømstyrke Icw: 0,5 kA
- Beskyttelsesklasse på forsiden: IP20
- Hovedstrømkredsens tilslutning: skrueforbindelse
- Al-ledere må kun tilsluttes via kabelklemme eller pindbolt
- Komplet enhed i kapsling af plast; kapslingsfarve grå og betjeningselement sort
- Mål: bredde 70 mm, højde 68 mm og dybde 68 mm
- Typebetegnelser: 1SCA104834R1001 og OT16F6
- Produktnummer: 2119750210. EAN: 6417019389783
Udførelse og funktioner
- Én bryder og ingen hjælpekontakter af typen NO, NC eller med skiftefunktion
- Egnet som hovedafbryder og reparations-/vedligeholdelsesafbryder
- Egnet til indbygning i fordeler og til gulvbefæstigelse; ikke angivet til gulvmontage
- Ikke låsbar og ikke udført som sikkerhedsafbryder, nødstop eller reverseringskontakt
- Ingen spændingsudløser, integreret motordrev eller mulighed for motordrev
- Ikke egnet til frontmontering med 4 huller eller centreret frontmontering
- Beskyttelsesgrad efter NEMA er angivet som Andet
Specifikationer
-
Varenummer:2119750210
-
EAN nummer:6417019389783Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA104834R1001, OT16F6Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:6.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP20
-
Bredde:70.0 mm
-
Dybde:68.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Ja
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:68.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Grå
-
Koblingskapacitet ved 400 V:7.5 kW
-
Låsbar:Nej
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:7.5 kW
-
Nominel drifteffekt på AC-23, 400V:7.5 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:0.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:16.0 A
-
Nominel permanent strøm ved AC-23, 400 V:16.0 A
-
Nominel strøm IE:25.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Andet
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
