Beskrivelse

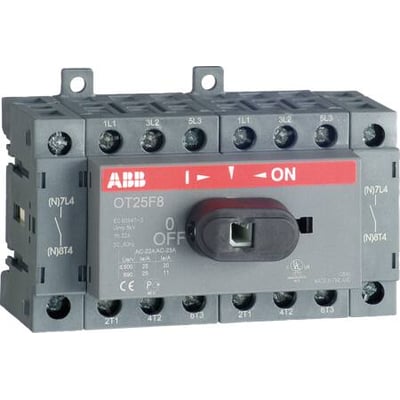

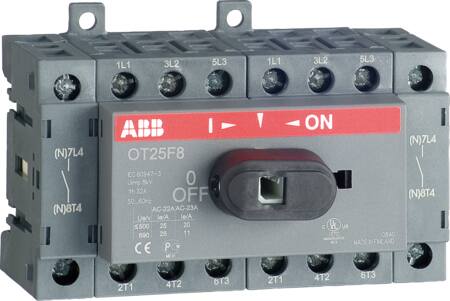

Lastafbryder OT16F8

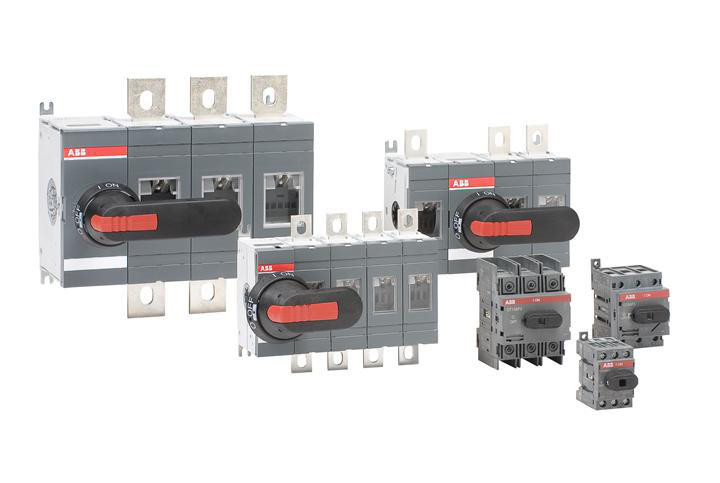

Denne 8-polede lastafbryder har 1-0-funktion og er angivet til 16 A. Serien omfatter 6- og 8-polede lastafbrydere i strømstørrelser fra 16 til 125 A. Leverandørbeskrivelsen angiver anvendelse som hovedafbryder, afbryder for motorbelastning eller sikkerhedsafbryder. Attributterne angiver dog, at denne udførelse ikke er konstrueret som sikkerhedsafbryder.
Seriebeskrivelsen angiver frontbetjening og mulighed for bund- eller DIN-skinne-montage iht. IEC 60947-3. Variantoplysningen for OT16F8 beskriver bundmontage uden drejegreb og aksel.
Tekniske data
- Typebetegnelse: 1SCA104836R1001, OT16F8
- Nominel strøm: 16 A ved AC-21 og AC-23, 400 V; nominelle strøm IE: 25 A
- Angivet strøm: 16 A ved 690 V AC-22
- Nominel driftseffekt: 7,5 kW ved AC-3 og AC-23, 400 V
- Koblingskapacitet: 7,5 kW ved 400 V
- Nominel korttidsstrøm Icw: 0,5 kA
- Nominel isolations- og driftsspænding: 750 V; maksimal nominel driftsspænding Ue AC: 750 V
- Beskyttelsesgrad: IP20
- Tilslutning: skrueforbindelse. Tilslutning af aluminiumsledere sker kun via kabelklemme eller pindbolt.
- Komplet enhed i kapsling af plastik, grå kapsling og sort betjeningselement
- Mål: 68 mm høj, 96 mm bred og 68 mm dyb
- Én bryder og ingen hjælpekontakter – hverken NO, NC eller med skiftefunktion
- NEMA-beskyttelsesgrad er angivet som »Andet«
Montage og funktioner
- Angivet som hovedafbryder og reparations-/vedligeholdelsesafbryder
- Egnet til indbygning i fordeler og gulvbefæstigelse; attributten for gulvmontage er angivet som nej
- Ikke låsbar og ikke udført som sikkerhedsafbryder, reverseringskontakt eller nødstopsudgave
- Ingen option for spændingsudløser, intet integreret motordrev og ingen motordrev-option
- Ikke egnet til frontmontering med 4-huls- eller centermontering
Specifikationer
-
Varenummer:2119750223
-
EAN nummer:6417019389806Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA104836R1001, OT16F8Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:8.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP20
-
Bredde:96.0 mm
-
Dybde:68.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Ja
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:68.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Grå
-
Koblingskapacitet ved 400 V:7.5 kW
-
Låsbar:Nej
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:7.5 kW
-
Nominel drifteffekt på AC-23, 400V:7.5 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:0.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:16.0 A
-
Nominel permanent strøm ved AC-23, 400 V:16.0 A
-
Nominel strøm IE:25.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Andet
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
