- Varenr.:2119812844
- EAN nr.:6417019158433
- Typenr.:1SCA022497R0730, OT16M4
Andre købte også
Måske interessant?
Beskrivelse
Funktion og anvendelse

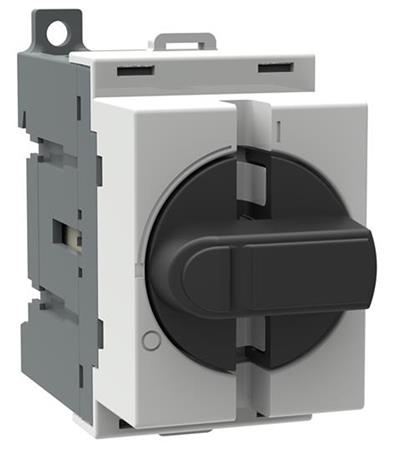

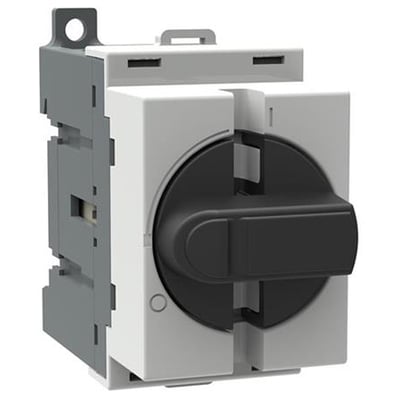

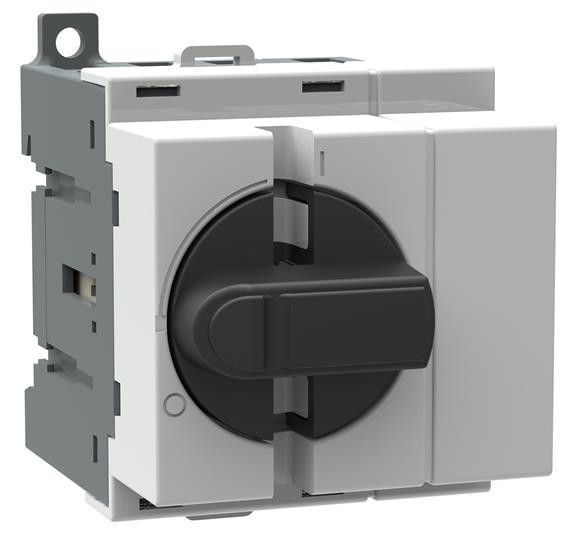

OT16M4 er en 4-polet lastafbryder til modulær DIN-skinnemontage med skrueforbindelse. Den er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder og er egnet til indbygning i en fordeling samt til gulvbefæstigelse.
Leverandørbeskrivelsen angiver 16 A ved under 415 V AC-22. Den nominelle permanente strøm er 16 A ved AC-21 og AC-23 ved 400 V.
Tekniske oplysninger
- Nominel strøm IE: 25 A
- Nominel driftseffekt: 7,5 kW ved AC-23 og 7,5 kW ved AC-3, begge ved 400 V
- Koblingskapacitet ved 400 V: 7,5 kW
- Maksimal nominel driftsspænding Ue AC: 750 V
- Nominel driftsspænding: 750–750 V
- Nominel korttidsstrøm Icw: 0,5 kA
- Beskyttelsesklasse på forsiden: IP20
- Beskyttelsesgrad (NEMA): Andet
- Komplet enhed i kapsling af plast
- Kontrolelement: sort
- Antal brydere: 1
- Ingen hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
- Mål: 48 mm bred, 68 mm høj og 73 mm dyb
- Typebetegnelser: 1SCA022497R0730 og OT16M4
- Varenummer: 2119812844
- EAN: 6417019158433
Betjening og tilvalg
Produktbeskrivelsen omtaler et låsbart drejegreb, mens attributten for låsbarhed angiver nej. Afbryderen har ikke integreret motordrev og er ikke udført som sikkerhedsafbryder, reverseringskontakt eller nødstopsudgave. Den har ikke spændingsudløser eller motordrev som tilvalg og er ikke beregnet til gulvmontage eller frontmontering, hverken med 4-hulsfastgørelse eller centerfastgørelse.
Specifikationer
-
Varenummer:2119812844
-
EAN nummer:6417019158433Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022497R0730, OT16M4Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:4.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP20
-
Bredde:48.0 mm
-
Dybde:73.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Ja
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:68.0 mm
-
Integreret motordrev:Nej
-
Koblingskapacitet ved 400 V:7.5 kW
-
Låsbar:Nej
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:7.5 kW
-
Nominel drifteffekt på AC-23, 400V:7.5 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:0.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:16.0 A
-
Nominel permanent strøm ved AC-23, 400 V:16.0 A
-
Nominel strøm IE:25.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Andet
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
