Beskrivelse
Produktbeskrivelse

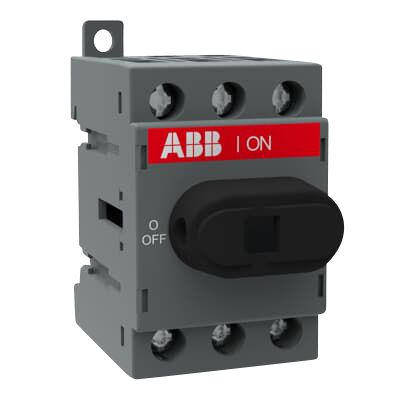

Frontbetjent, 3-polet lastafbryder med 1-0-funktion og mærkstrøm på 25 A. Den er beregnet til bund- eller DIN-skinnemontage og er egnet til indbygning i en fordeling. Lastafbryderen er angivet som hovedafbryder og reparations-/vedligeholdelsesafbryder. Produktfamilien beskrives som anvendelig til blandt andet hovedafbrydere, sikkerhedsafbrydere og afbrydere for motorbelastning; denne variant er dog angivet som ikke udført som sikkerhedsafbryder.
Håndtag og aksel skal bestilles separat. Aluminiumledere kan kun tilsluttes via kabelklemme eller pindbolt.
Tekniske oplysninger
- Typebetegnelse: OT25F3
- Poltal: 3
- Mærkstrøm: 25 A
- Nominel strøm Ie: 32 A
- Nominel permanent strøm ved AC-21, 400 V: 25 A
- Nominel permanent strøm ved AC-23, 400 V: 20 A
- Nominel driftseffekt ved AC-23 og AC-3, 400 V: 9 kW
- Koblingskapacitet ved 400 V: 9 kW
- Nominel isolations- og driftsspænding: 750 V
- Maksimal nominel driftsspænding Ue AC: 750 V
- Nominel korttidsstrømstyrke Icw: 0,5 kA
- IP-klasse på forsiden: IP20
- Tilslutning: Skrueforbindelse
- Udførelse: Komplet enhed i kapsling
- Kapslingsmateriale: Plast
- Kapslingsfarve: Grå; betjeningselement: Sort
- Mål: Bredde 35 mm, højde 68 mm og dybde 56 mm
- Én afbryder; ingen NO-hjælpekontakter, NC-hjælpekontakter eller hjælpekontakter med skiftefunktion
- Ikke låsbar og uden spændingsudløser eller motordrev; motordrev kan heller ikke tilvælges
- Ikke udført som reverseringskontakt eller nødstopsudgave og ikke beregnet til frontmontering med 4-huls- eller centermontering
- Ikke beregnet til gulvmontage; angivet som egnet til gulvbefæstigelse
- Beskyttelsesgrad (NEMA): Andet
- Opfylder IEC 60947-3
Monteringsoplysning
En variantbeskrivelse angiver 25 A ved 690 V AC-22, bundmontage, venstrevendt udførelse og levering uden drejegreb og aksel.
Specifikationer
-
Varenummer:2119750278
-
EAN nummer:6417019390000Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA104857R1001, 2119750278, OT25F3Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP20
-
Bredde:35.0 mm
-
Dybde:56.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Ja
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve:Sort
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:68.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Grå
-
Koblingskapacitet ved 400 V:9.0 kW
-
Låsbar:Nej
-
Mærkstrøm:25A
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:9.0 kW
-
Nominel drifteffekt på AC-23, 400V:9.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:0.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:25.0 A
-
Nominel permanent strøm ved AC-23, 400 V:20.0 A
-
Nominel strøm IE:32.0 A
-
Option for spændingsudløser:Nej
-
Poltal:3P
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Andet
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
