- Varenr.:2119750359
- EAN nr.:6417019391984
- Typenr.:1SCA105068R1001, 2119750359, OT30F3
Andre købte også
Måske interessant?
Beskrivelse
Om produktet

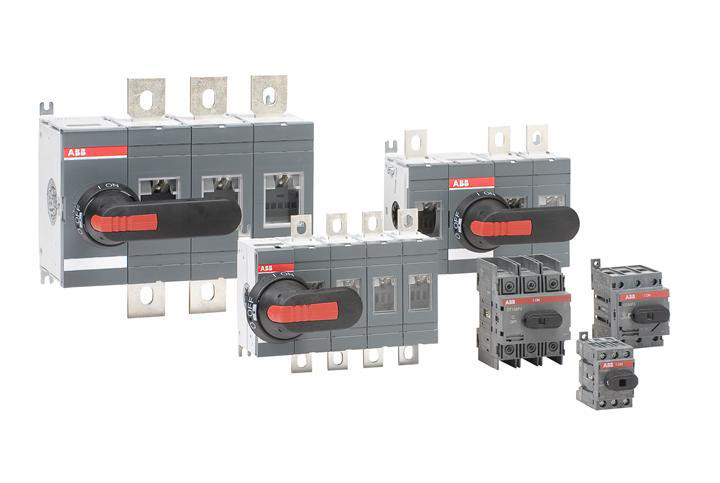

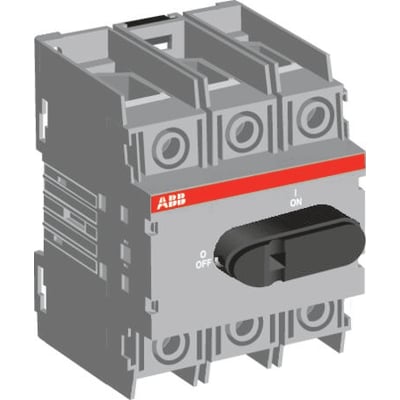

OT30F3 er en frontbetjent, 3-polet lastafbryder i plastkapsling med sort betjeningselement. Den hører til serien OT 30F3–60F3A og er beregnet til UL- og CSA-markedet. Leverandørteksten angiver anvendelse som hovedafbryder, sikkerhedsafbryder eller afbryder for motorbelastning.
Produktdata angiver den som udført som hovedafbryder og reparations-/vedligeholdelsesafbryder. Samtidig angiver attributdata, at den ikke er udført som sikkerhedsafbryder.
Tekniske data
- Mærkestrøm: 30 A
- Antal poler: 3
- Nominel isolations- og driftsspænding: 750 V
- Angivet mærkespænding for AC-22: 690 V
- Nominel permanent strøm ved AC-21 og AC-23, 400 V: 40 A
- Koblingskapacitet ved 400 V: 18,5 kW
- Nominel driftseffekt ved AC-23, 400 V: 18,5 kW
- Nominel korttids-strømstyrke Icw: 2,5 kA
- Betinget nominel kortslutningsstrøm Iq: 50 kA
- Beskyttelsesklasse på forsiden: IP20
- NEMA-beskyttelsesgrad: Andet
- Tilslutning: Skrueforbindelse
- Enhedskonstruktion: Komplet enhed i kapsling
- Kapsling: Plast
- Farve: Sort
- Mål: 100 mm høj, 70 mm bred og 74 mm dyb
Montering og funktioner
Produktbeskrivelsen angiver bundmontering. En tilknyttet beskrivelse angiver også bund- eller DIN-skinnemontage. En anden beskrivelse angiver bundmontage, skruetilslutning samt udførelse uden drejegreb og aksel med venstrevendt placering. Produktdata angiver desuden, at den er egnet til indbygning i fordeler og til gulvbefæstigelse.
- Én bryder
- Ingen hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
- Ikke låsbar
- Ikke udført som nødstopsudgave eller reverseringskontakt
- Ingen spændingsudløser som option
- Intet integreret motordrev eller motordrev som option
- Ikke egnet til frontmontering med 4-huls- eller centermontering
- Ikke angivet til gulvmontage
Godkendelser og identifikation
Godkendt iht. UL 98, CSA 22-2 # 4 og IEC 60947-3.
- Typebetegnelse: OT30F3
- Type- og produktnumre: 1SCA105068R1001 og 2119750359
- EAN: 6417019391984
Specifikationer
-
Varenummer:2119750359
-
EAN nummer:6417019391984Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA105068R1001, 2119750359, OT30F3Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP20
-
Betinget norminel kortslutningsstrøm Iq:50.0 kA
-
Bredde:70.0 mm
-
Dybde:74.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Ja
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve:Sort
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:100.0 mm
-
Integreret motordrev:Nej
-
Koblingskapacitet ved 400 V:18.5 kW
-
Låsbar:Nej
-
Mærkstrøm:30A
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt på AC-23, 400V:18.5 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:2.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:40.0 A
-
Nominel permanent strøm ved AC-23, 400 V:40.0 A
-
Nominel strøm IE:30.0 A
-
Option for spændingsudløser:Nej
-
Poltal:3P
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Andet
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
