Lastafbryder OT200E03WP, 3-polet, 200 A, bundmontage

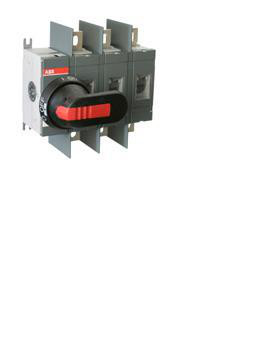

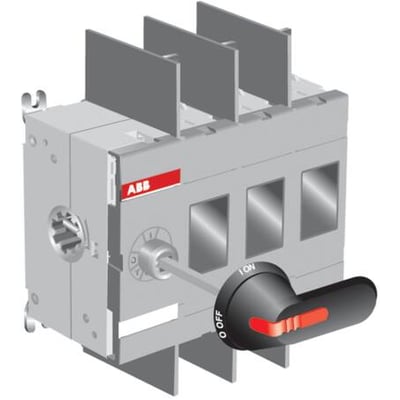

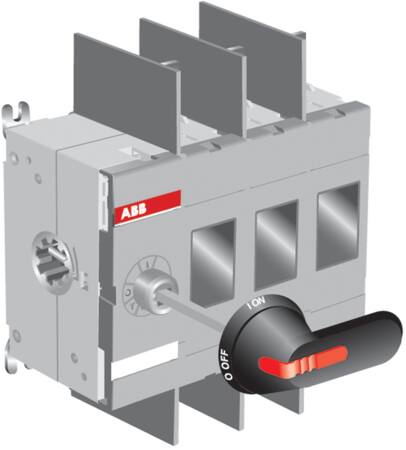

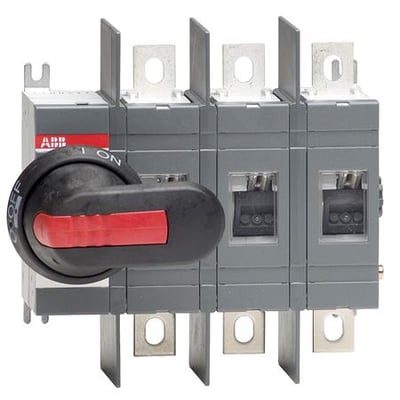

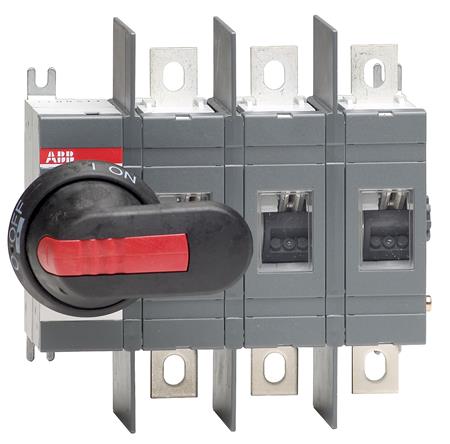

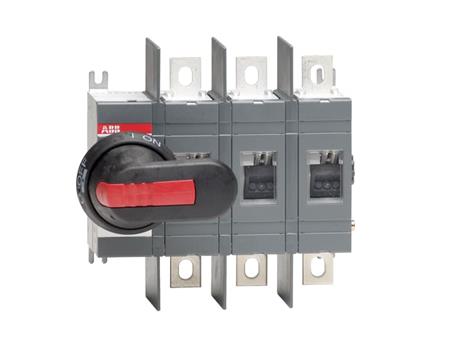

ABB OT200E03WP er en grå, 3-polet lastafbryder på 200 A med sort og rødt drejegreb.ABB OT200E03WP-lastafbryderen på 200 A set skråt fra siden med tre poler og sort drejegreb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 20/11 - lørdag d. 28/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 20/11 - lørdag d. 28/11
GLS Erhverv49,00 kr.Fredag d. 20/11 - mandag d. 30/11
GLS Hjemmelevering59,00 kr.Fredag d. 20/11 - mandag d. 30/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 19/11 - fredag d. 27/11
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
3-polet OT200E03WP-lastafbryder til bundmontage med 200 A mærkestrøm, 1000 V driftsspænding og langt drejegreb. Læs mere…
  • Varenr.:
    2118752196
  • EAN nr.:
    6417019241333
  • Typenr.:
    1SCA022744R2670, OT200E03WP
pr. stk. inkl. moms
1.193,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Frontbetjent, 3-polet lastafbryder OT200E03WP til bundmontage. Modellen har en mærkestrøm på 200 A og er beregnet til tilslutning med bolte. OT-serien omfatter ifølge leverandørteksten 3- og 4-polede varianter i området 200–250 A; denne model er 3-polet og på 200 A.

Leverandørteksten nævner anvendelse som blandt andet hovedafbryder, sikkerhedsafbryder eller afbryder til motorbelastning. Specifikationen angiver, at produktet er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder, men ikke som sikkerhedsafbryder.

Funktioner og betjening

  • Langt, sort ON-OFF-drejegreb, model OHB65J6, med IP65.
  • Aksel OXPX210, justerbar i dybden.
  • Leveres med monteringsbolte M8 × 25.
  • Leverandørteksten angiver, at grebet kan aflåses i OFF-position, og at lågen, som grebet er monteret i, er aflåst i ON-position. Attributten for låsbar angiver samtidig nej.
  • Fasebarrierer er monteret som standard, og der er ekstra afstand mellem tilslutningsterminalerne.
  • Grebet kan ifølge leverandørteksten bestilles placeret til venstre, delvist centreret eller centreret – henholdsvis 1., 2. eller 3. række fra venstre.
  • Ingen hjælpekontakter med NO-, NC- eller skiftefunktion.
  • Ikke udført som reverseringskontakt eller nødstop. Ingen integreret motordrift, mulighed for motordrev som tilvalg eller mulighed for spændingsudløser.

Tekniske data

  • Typebetegnelse: OT200E03WP
  • Typenummer: 1SCA022744R2670
  • Antal poler: 3
  • Mærkestrøm IE: 200 A
  • Nominel isolations- og driftsspænding: 1000 V
  • Nominel permanent strøm ved AC-21, 400 V: 200 A
  • Nominel permanent strøm ved AC-23, 400 V: 200 A
  • Nominel driftseffekt ved AC-23, 400 V: 110 kW
  • Nominel driftseffekt ved AC-3, 400 V: 110 kW
  • Koblingskapacitet ved 400 V: 110 kW
  • Nominel korttidsstrøm Icw: 8 kA
  • Betinget nominel kortslutningsstrøm Iq: 100 kA
  • Tilslutning af hovedstrømkreds: boltforbindelse via laske
  • Kapsling: plast, grå
  • Beskyttelsesgrad på forsiden: IP00; grebet er angivet med IP65
  • NEMA-beskyttelsesgrad: Andet
  • Mål: bredde 169,5 mm, højde 150 mm og dybde 82,5 mm
  • Egnet til indbygning i fordeling og til gulvbefæstigelse. Ikke angivet som udført til gulvmontage eller frontmontage med 4-huls- eller centerplacering.

Standard og udførelse

Bundmontering iht. IEC 60947-3. Enheden er en komplet enhed i kapsling med én bryder.

Specifikationer

  • Varenummer:
    2118752196
  • EAN nummer:
    6417019241333
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022744R2670, OT200E03WP
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Betinget norminel kortslutningsstrøm Iq:
    100.0 kA
  • Bredde:
    169.5 mm
  • Dybde:
    82.5 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    150.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    110.0 kW
  • Låsbar:
    Nej
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    110.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    110.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    8.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    200.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    200.0 A
  • Nominel strøm IE:
    200.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
