Lastafbryder OT250E03WP, 3-polet, 250 A, bundmontage

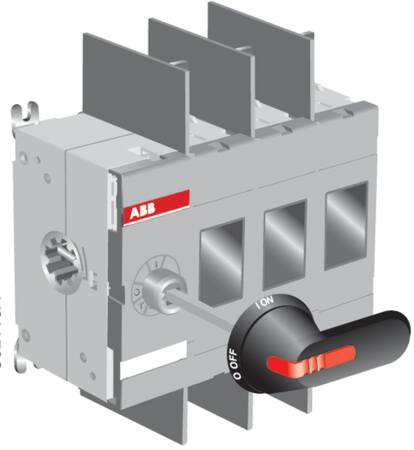

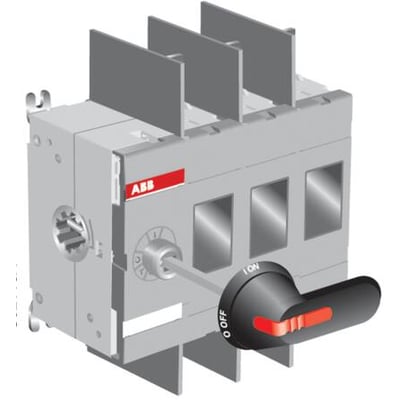

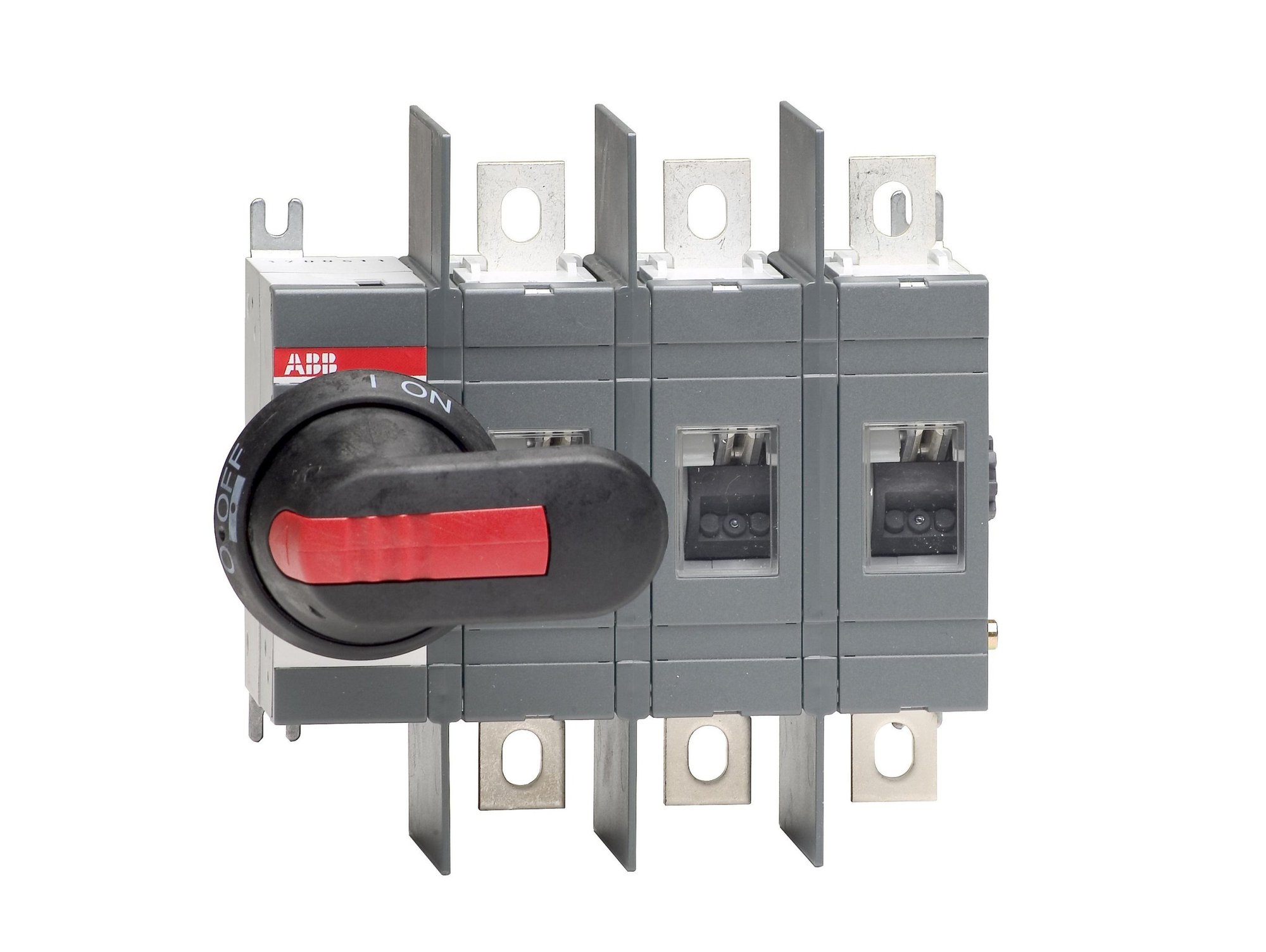

ABB OT250E03WP 3-polet lastafbryder på 250 A med gråt kabinet og sort drejegreb med rød markering, set skråt forfra.ABB OT250E03WP 3-polet lastafbryder på 250 A set forfra med sort og rødt drejegreb og synlige metaltilslutninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 20/11 - lørdag d. 28/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 20/11 - lørdag d. 28/11
GLS Erhverv49,00 kr.Fredag d. 20/11 - mandag d. 30/11
GLS Hjemmelevering59,00 kr.Fredag d. 20/11 - mandag d. 30/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 19/11 - fredag d. 27/11
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
3-polet 250 A lastafbryder til bundmontage med frontbetjening og drejegreb. Nominel driftsspænding op til 1.000 V AC. Læs mere…
  • Varenr.:
    2118752345
  • EAN nr.:
    6417019241418
  • Typenr.:
    1SCA022744R3560, OT250E03WP
pr. stk. inkl. moms
1.287,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

OT250E03WP er en 3-polet, frontbetjent lastafbryder til bundmontage. Den indgår i OT 200–250 A-serien, som omfatter 3- og 4-polede afbrydere, og er udført som hovedafbryder samt reparations- og vedligeholdelsesafbryder. Tilslutning sker med boltforbindelse via en laske. Fasebarrierer er monteret som standard, og der er ekstra afstand mellem tilslutningsterminalerne. Afbryderen er beregnet til indbygning i fordelingstavle og er egnet til gulvbefæstigelse.

Leverandørens generelle beskrivelse af OT-serien nævner anvendelse som hovedafbryder, sikkerhedsafbryder eller afbryder til motorbelastning. For denne konkrete variant er udførelse som sikkerhedsafbryder angivet som nej.

Betjening og medfølgende dele

Afbryderen leveres med sort ON-OFF-plasthåndtag OHB65J6, aksel OXPX210 og monteringsbolte M8 × 25. Håndtaget er et langt drejegreb med IP65. Akslen kan justeres i dybden. Ifølge leverandørbeskrivelsen kan håndtaget aflåses i OFF-position, mens lågen, hvor håndtaget er monteret, er aflåst i ON-position. Attributten for låsbar er samtidig angivet som nej.

Leverandøren oplyser, at grebet kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til 1., 2. eller 3. række fra venstre. Beskrivelsen af denne variant angiver aksel til venstre.

Tekniske data

  • Typebetegnelser: OT250E03WP og 1SCA022744R3560
  • Produktnummer: 2118752345
  • EAN: 6417019241418
  • Antal poler: 3
  • Antal brydere: 1
  • Nominel strøm IE: 250 A
  • Nominel permanent strøm ved AC-21, 400 V: 250 A
  • Nominel permanent strøm ved AC-23, 400 V: 250 A
  • Leverandørens supplerende variantbeskrivelse angiver 250 A ved 690 V AC-23
  • Nominel drifteffekt ved AC-3, 400 V: 140 kW
  • Nominel drifteffekt ved AC-23, 400 V: 145 kW
  • Koblingskapacitet ved 400 V: 145 kW
  • Nominel korttids-strømstyrke Icw: 8 kA
  • Betinget nominel kortslutningsstrøm Iq: 100 kA
  • Nominel isolations- og driftsspænding: 1.000 V
  • Maks. nominel driftsspænding Ue AC: 1.000 V
  • Kapslingsmateriale: plastik
  • Kapslingsfarve: grå
  • Kontrolelementets farve: sort
  • Mål: bredde 169,5 mm, højde 170 mm og dybde 82,5 mm
  • Beskyttelsesgrad på forsiden: IP00; håndtaget er angivet med IP65
  • Beskyttelsesgrad (NEMA): andet
  • Hjælpekontakter: ingen NO-, NC- eller skiftekontakter

Udførelse og funktioner

  • Udført som hovedafbryder: ja
  • Udført som reparations-/vedligeholdelsesafbryder: ja
  • Egnet til indbygning i fordelingstavle: ja
  • Egnet til gulvbefæstigelse: ja; gulvmontage er angivet som nej
  • Udført som sikkerhedsafbryder: nej
  • Integreret motordrev: nej; motordrev som tilvalg: nej
  • Option for spændingsudløser: nej
  • Udført som reverseringskontakt: nej
  • Udført som nødstop: nej
  • Egnet til frontmontering med 4 huller: nej
  • Egnet til centreret frontmontering: nej

Standard

Bundmontage i henhold til IEC 60947-3.

Specifikationer

  • Varenummer:
    2118752345
  • EAN nummer:
    6417019241418
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022744R3560, OT250E03WP
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Betinget norminel kortslutningsstrøm Iq:
    100.0 kA
  • Bredde:
    169.5 mm
  • Dybde:
    82.5 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    170.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    145.0 kW
  • Låsbar:
    Nej
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    140.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    145.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    8.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    250.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    250.0 A
  • Nominel strøm IE:
    250.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
