Lastafbryder OT25M3, 25 A, 3-polet, rød

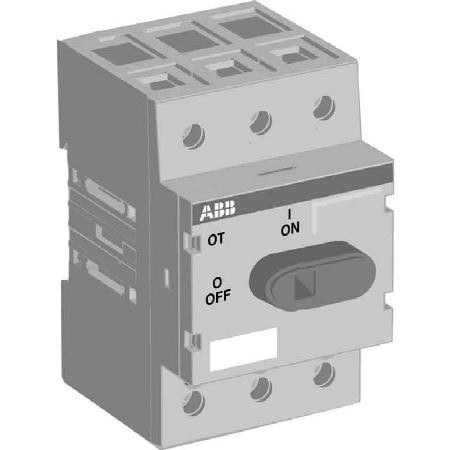

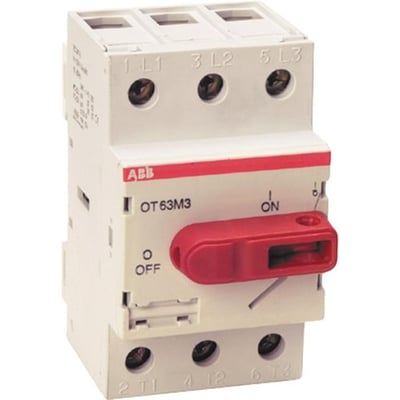

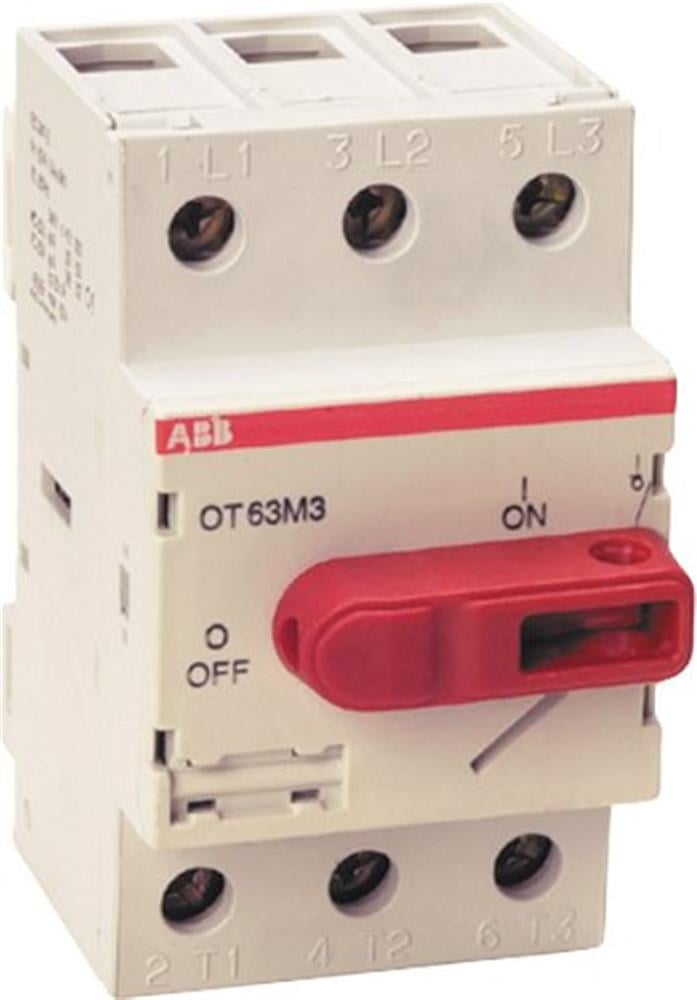

ABB OT25M3-lastafbryder med rødt betjeningsgreb og tre tilslutninger; fronten er mærket OT63M3.Grå teknisk tegning af ABB OT25M3-lastafbryderen set skråt forfra med tilslutninger og betjeningsgreb.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 24/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 24/11
GLS Erhverv49,00 kr.Tirsdag d. 24/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 24/11
Direkte levering149,00 kr.Mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 23/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet OT25M3-lastafbryder til DIN-skinnemontage, 25 A, 750 V og IP20. Skrueforbindelse, 9 kW ved 400 V og mål 35 × 68 × 73 mm. Læs mere…
  • Varenr.:
    2118752316
  • EAN nr.:
    6417019158396
  • Typenr.:
    1SCA022497R0310, 2118752316, OT25M3
pr. stk. inkl. moms
194,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

OT25M3 er en 3-polet lastafbryder i modulært design til DIN-skinnemontage. Designet passer sammen med andre DIN-skinnekomponenter, herunder automatsikringer. Afbryderen er angivet til brug som hovedafbryder og reparations-/vedligeholdelsesafbryder samt til motorbelastning.

Leverandørens fritekst nævner også anvendelse som sikkerhedsafbryder, men produktdata angiver, at den ikke er udført som sikkerhedsafbryder. Friteksten oplyser, at grebet kan aflåses i OFF-position, mens attributdata angiver, at afbryderen ikke er låsbar.

Tekniske data

  • Mærkstrøm: 25 A
  • Antal poler: 3
  • Nominel strøm Ie: 32 A
  • Nominel permanent strøm ved AC-21, 400 V: 25 A
  • Nominel permanent strøm ved AC-23, 400 V: 20 A
  • Koblingskapacitet ved 400 V: 9 kW
  • Nominel driftseffekt ved AC-23, 400 V: 9 kW
  • Nominel driftseffekt ved AC-3, 400 V: 9 kW
  • Nominel isolations- og driftsspænding: 750 V
  • Maksimal nominel driftsspænding Ue AC: 750 V
  • Nominel korttidsstrøm Icw: 0,5 kA
  • Beskyttelsesgrad på forsiden: IP20
  • NEMA-beskyttelsesgrad: Andet
  • Tilslutning: Skrueforbindelse
  • Materiale i kapsling: Plastik
  • Farve: Rød; betjeningsgreb: sort plastik
  • Mål: Højde 35 mm, bredde 68 mm og dybde 73 mm
  • Komplet enhed i kapsling med én bryder
  • Ingen hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Tilslutning af aluminiumsledere er kun angivet via kabelklemme eller pindbolt
  • Montage iht. IEC 60947-3

Montage og udførelse

Afbryderen er egnet til indbygning i fordeler og til gulvbefæstigelse. Den er ikke angivet til gulvmontage eller frontmontage, hverken center eller 4-huls. Den er ikke udført som nødstopsudgave eller reverseringskontakt. Spændingsudløser er ikke muligt som tilvalg, og motordrev er hverken integreret eller muligt som tilvalg.

Identifikation

  • Typebetegnelse: OT25M3
  • Typenummer: 1SCA022497R0310
  • Produktnummer: 2118752316
  • EAN: 6417019158396
  • Oprindelsesland: FI

Specifikationer

  • Varenummer:
    2118752316
  • EAN nummer:
    6417019158396
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022497R0310, 2118752316, OT25M3
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Bredde:
    68.0 mm
  • Dybde:
    73.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Rød
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    35.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    9.0 kW
  • Låsbar:
    Nej
  • Mærkstrøm:
    25A
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    750.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    9.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    9.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    0.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    25.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    20.0 A
  • Nominel strøm IE:
    32.0 A
  • Option for spændingsudløser:
    Nej
  • Poltal:
    3P
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Andet
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
