Lastafbryder OT315E03P, 3-polet, 315 A, bundmontage

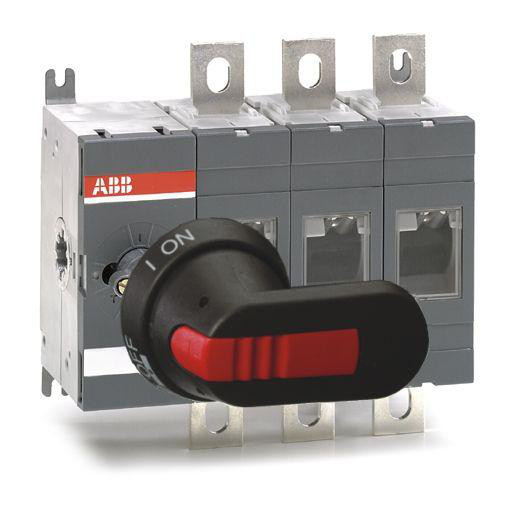

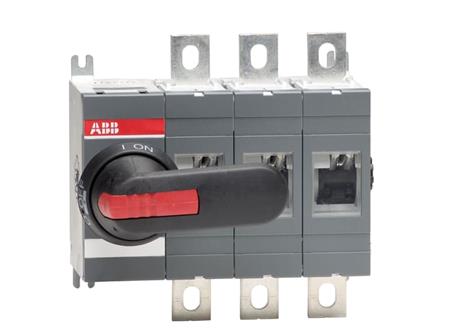

ABB OT315E03P 3-polet lastafbryder på 315 A med gråt hus, synlige tilslutningsflige og sort drejegreb med rødt felt.ABB OT315E03P 3-polet lastafbryder på 315 A set forfra med tre poler, tilslutningsflige og langt sort drejegreb med rødt felt.ABB OT315E03P 3-polet lastafbryder på 315 A set skråt forfra, med tilslutningsflige og sort drejegreb med rødt felt.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet lastafbryder til bundmontage med langt sort drejegreb. 315 A, 1000 V og bolttilslutning. Læs mere…
  • Varenr.:
    2118752439
  • EAN nr.:
    6417019230436
  • Typenr.:
    1SCA022718R8510, 2118752439, OT315E03P
pr. stk. inkl. moms
1.886,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

OT315E03P er en 3-polet lastafbryder på 315 A til bundmontage. Leverandørbeskrivelsen omtaler OT 315-400 A-serien med 3- og 4-polede modeller. Afbryderen kan anvendes som hovedafbryder, til motorbelastning og til reparation og vedligeholdelse. Tilslutningen sker med bolte.

Leverandørteksten nævner også anvendelse som sikkerhedsafbryder, mens produktattributten angiver, at afbryderen ikke er udført som sikkerhedsafbryder.

Betjening og medfølgende dele

Afbryderen leveres med et langt, sort ON-OFF-drejehåndtag i plast, type OXP12X185, aksel OHB95J12 og monteringsbolte M10 x 30. Akslen kan justeres i dybden. Den beskrevne variant har greb og aksel placeret til venstre for polerne. Andre placeringer kan bestilles: til venstre, delvist centreret eller centreret, svarende til 1., 2. eller 3. række fra venstre.

Leverandørbeskrivelsen angiver, at grebet kan aflåses i OFF-position, og at lågen, som grebet er monteret i, er låst i ON-position. Produktattributten for låsbar er samtidig angivet som nej.

Tekniske data

  • Type: OT315E03P
  • Øvrige typebetegnelser: 1SCA022718R8510 og 2118752439
  • Poltal: 3P
  • Mærkestrøm: 315 A
  • Nominel isolations- og driftsspænding: 1000 V
  • Nominel permanent strøm ved AC-21, 400 V: 315 A
  • Nominel permanent strøm ved AC-23, 400 V: 315 A
  • Nominel drifteffekt ved AC-3, 400 V: 160 kW
  • Nominel drifteffekt ved AC-23, 400 V: 180 kW
  • Koblingskapacitet ved 400 V: 180 kW
  • Nominel korttids-strømstyrke Icw: 15 kA
  • Kapslingsklasse forside: IP00
  • Grebets kapslingsklasse: IP65
  • NEMA-beskyttelsesgrad: Andet
  • Komplet enhed i kapsling; kapslingsmateriale: plast
  • Kapslingsfarve: grå; produktfarve og grebsfarve: sort
  • Mål: 185 mm høj, 191 mm bred og 107 mm dyb
  • Antal brydere: 1
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion

Montering og funktioner

  • Egnet til indbygning i fordeler og til gulvbefæstigelse
  • Gulvmontage er angivet som nej
  • Ikke udført som nødstopsudgave eller reverseringskontakt
  • Ingen integreret motordrift, mulighed for motordrev eller mulighed for spændingsudløser
  • Ikke egnet til frontmontering med 4-huls eller centermontering
  • Angivet som egnet til brug som hovedafbryder og reparations-/vedligeholdelsesafbryder

Produktet er angivet efter IEC 60947-3.

Specifikationer

  • Varenummer:
    2118752439
  • EAN nummer:
    6417019230436
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022718R8510, 2118752439, OT315E03P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Bredde:
    191.0 mm
  • Dybde:
    107.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Sort
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    185.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    180.0 kW
  • Låsbar:
    Nej
  • Mærkstrøm:
    315A
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    160.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    180.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    15.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    315.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    315.0 A
  • Nominel strøm IE:
    315.0 A
  • Option for spændingsudløser:
    Nej
  • Poltal:
    3P
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
