Lastafbryder, 3-polet, 400 A, bundmontering, OT400E30P

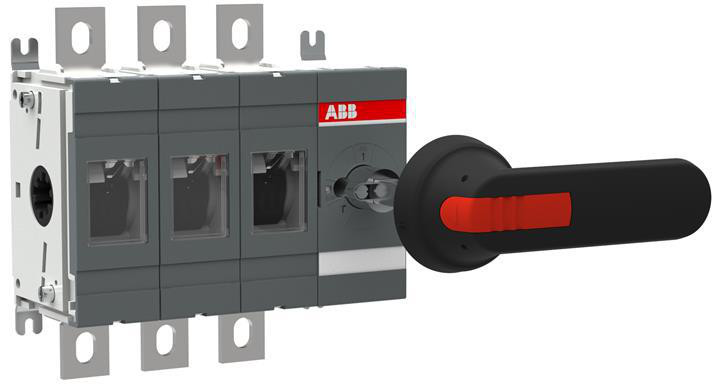

ABB OT400E30P 3-polet lastafbryder på 400 A set skråt forfra med sort drejegreb monteret.ABB OT400E30P 3-polet lastafbryder på 400 A set skråt med drejegrebet vist ved siden af.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
3-polet, sidebetjent lastafbryder til bundmontering iht. IEC 60947-3. 400 A og 1000 V. Leveres med sort IP65-drejegreb, aksel og monteringsbolte. Læs mere…
  • Varenr.:
    2118752549
  • EAN nr.:
    6417019235592
  • Typenr.:
    1SCA022727R4350, OT400E30P
pr. stk. inkl. moms
2.099,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Sidebetjent lastafbryder til bundmontering. Denne 3-polede variant er model OT400E30P, type 1SCA022727R4350. OT-serien omfatter 315–400 A og findes i 3- og 4-polede udgaver. Afbryderen kan anvendes som hovedafbryder eller reparations- og vedligeholdelsesafbryder samt til motorbelastning. Den generelle leverandørtekst nævner også sikkerhedsafbrydere, men denne variant er ifølge produktegenskaberne ikke udført som sikkerhedsafbryder.

Afbryderen er beregnet til bundmontering iht. IEC 60947-3. Hovedstrømkredsen tilsluttes med boltforbindelse via en laske. Enheden er udført som en komplet enhed i kapsling.

Medfølger og betjening

Leveres med sort ON-OFF-plasthåndtag OXP12X185, aksel OHB95J12 og monteringsbolte M10 x 30. Håndtaget er et langt drejegreb med IP65. Forsidens kapslingsklasse er IP00.

  • Akslen kan justeres i dybden.
  • Leverandørteksten oplyser, at håndtaget kan aflåses i OFF-position, og at lågen, hvor håndtaget er monteret, er aflåst i ON-position. Produktegenskaben Låsbar er samtidig angivet som Nej.
  • Håndtaget kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til 1., 2. eller 3. række fra venstre.

Tekniske oplysninger

  • Antal poler: 3
  • Nominel strøm: 400 A
  • Nominel permanent strøm ved AC-21, 400 V: 400 A
  • Nominel permanent strøm ved AC-23, 400 V: 400 A
  • Nominel isolations- og driftsspænding: 1000 V
  • Maks. nominel driftsspænding Ue AC: 1000 V
  • Nominel korttidsstrøm Icw: 15 kA
  • Nominel driftseffekt ved AC-23, 400 V: 230 kW
  • Nominel driftseffekt ved AC-3, 400 V: 220 kW
  • Koblingskapacitet ved 400 V: 230 kW
  • Mål: 185 mm høj, 191 mm bred og 107 mm dyb
  • Antal brydere: 1
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion

Montering og funktioner

Afbryderen er egnet til indbygning i fordeler og til gulvbefæstigelse. Den er ikke udført som nødstop eller reverseringskontakt og har ikke integreret motordrev. Motordrev og spændingsudløser er ikke angivet som tilvalg. Den er ikke egnet til frontmontering med 4-huls montage eller centreret frontmontering. Produktegenskaben Beskyttelsesgrad (NEMA) er angivet som Andet.

Specifikationer

  • Varenummer:
    2118752549
  • EAN nummer:
    6417019235592
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022727R4350, OT400E30P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Bredde:
    191.0 mm
  • Dybde:
    107.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Højde:
    185.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    230.0 kW
  • Låsbar:
    Nej
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    220.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    230.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    15.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    400.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    400.0 A
  • Nominel strøm IE:
    400.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
