Lastafbryder OT630E03P, 630 A, 3-polet, bundmontage, med drejegreb

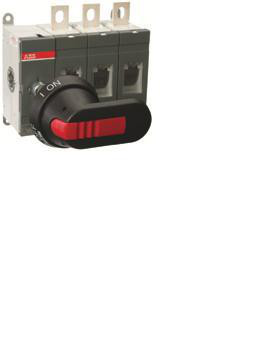

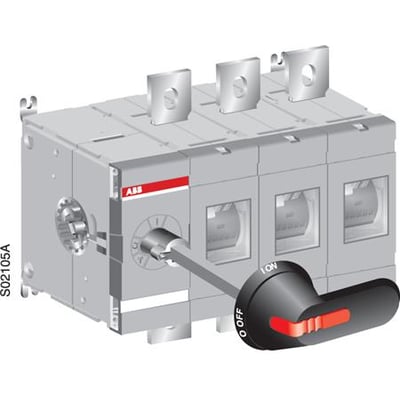

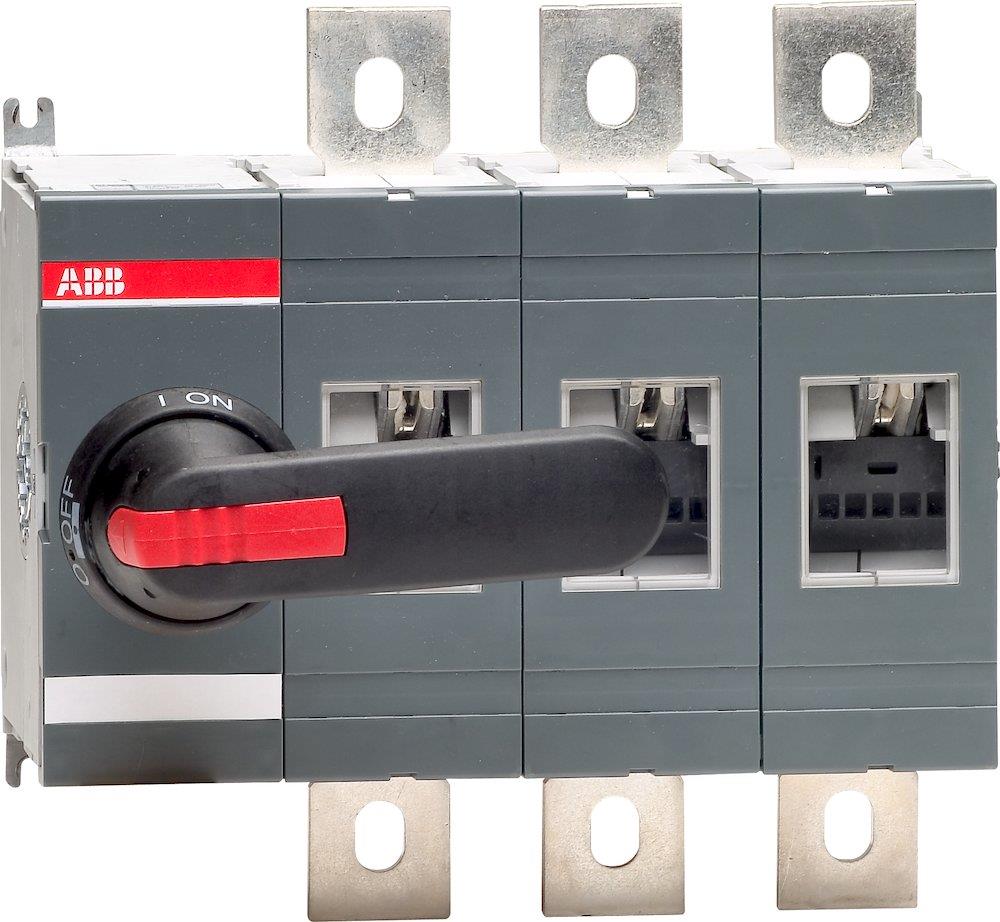

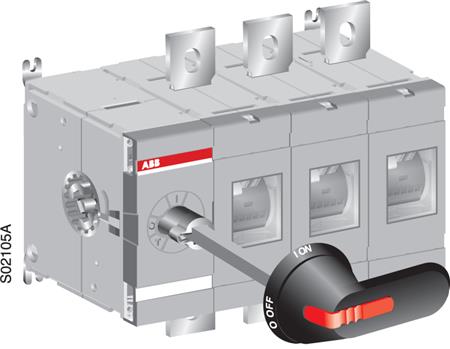

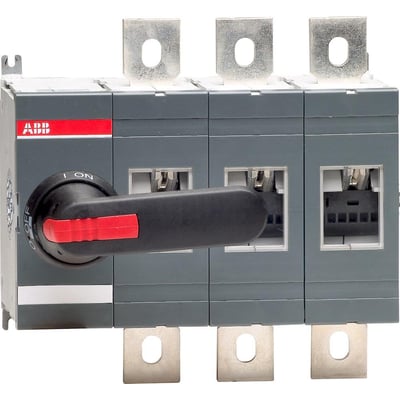

ABB OT630E03P 3-polet lastafbryder på 630 A med gråt kabinet, synlige tilslutningslasker og sort drejegreb.ABB OT630E03P 3-polet lastafbryder på 630 A set skråt forfra med sort drejegreb og tilslutningslasker.
PRISGARANTI
2 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11
GLS Erhverv55,00 kr.Mandag d. 16/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
3-polet lastafbryder til bundmontage med 630 A mærkestrøm, 1000 V driftsspænding, bolttilslutning og sort drejegreb. Læs mere…
  • Varenr.:
    2118753292
  • EAN nr.:
    6417019230474
  • Typenr.:
    1SCA022718R8940, 2118753292, OT630E03P
pr. stk. inkl. moms
2.926,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

OT630E03P er en frontbetjent, 3-polet lastafbryder til bundmontage. Den har en mærkestrøm på 630 A og er beregnet til en driftsspænding på op til 1000 V AC. OT-serien omfatter lastafbrydere på 630–800 A i 3- og 4-polede varianter.

Afbryderen kan anvendes som hovedafbryder og til motorbelastning. Leverandørbeskrivelsen nævner også anvendelse som sikkerhedsafbryder, mens produktattributterne angiver, at denne model ikke er udført som sikkerhedsafbryder.

Betjening og tilslutning

Afbryderen betjenes fra fronten med et sort ON-OFF-drejegreb. Den leveres med grebet placeret til venstre for polerne. Grebet kan aflåses i OFF-position, og i ON-position låses lågen, hvor grebet er monteret. Akslen kan justeres i dybden.

  • Bundmontage i henhold til IEC 60947-3
  • Bolttilslutning via lasker
  • Sort plastgreb, type OXP12X185
  • Aksel type OHB125J12
  • Monteringsbolte M12x40 medfølger
  • Grebets kapslingsklasse: IP65
  • Forsidens kapslingsklasse: IP00

Lastafbrydere i serien kan bestilles med grebet placeret til venstre, delvist centreret eller centreret, svarende til henholdsvis 1., 2. eller 3. række fra venstre.

Tekniske data

  • Poltal: 3P
  • Mærkestrøm: 630 A
  • Nominel isolations- og driftsspænding: 1000 V
  • Nominel permanent strøm ved AC-21, 400 V: 630 A
  • Nominel permanent strøm ved AC-23, 400 V: 630 A
  • Nominel driftseffekt ved AC-23, 400 V: 355 kW
  • Nominel driftseffekt ved AC-3, 400 V: 355 kW
  • Koblingskapacitet ved 400 V: 355 kW
  • Nominel korttids-strømstyrke Icw: 20 kA
  • Betinget nominel kortslutningsstrøm Iq: 80 kA
  • Dimensioner: 266 mm bred, 140 mm dyb og 250 mm høj
  • Kapsling: plast, grå
  • Enhedskonstruktion: komplet enhed i kapsling
  • Antal brydere: 1
  • Hjælpekontakter: ingen NO-, NC- eller skiftekontakter
  • NEMA-beskyttelsesgrad: Andet

Montering og øvrige egenskaber

  • Egnet til indbygning i fordeling og til gulvbefæstigelse
  • Udført som hovedafbryder og reparations-/vedligeholdelsesafbryder
  • Ikke udført som nødstopsudgave eller reverseringskontakt
  • Ingen integreret motordrift, mulighed for motordrev eller spændingsudløser
  • Ikke beregnet til frontmontering med 4-huls eller centreret frontmontering
  • Ikke udført til gulvmontage

Identifikation

  • Type: OT630E03P
  • Øvrige typenummer: 1SCA022718R8940
  • Produktnummer: 2118753292
  • EAN: 6417019230474

Specifikationer

  • Varenummer:
    2118753292
  • EAN nummer:
    6417019230474
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022718R8940, 2118753292, OT630E03P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Betinget norminel kortslutningsstrøm Iq:
    80.0 kA
  • Bredde:
    266.0 mm
  • Dybde:
    140.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Sort
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    250.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    355.0 kW
  • Låsbar:
    Nej
  • Mærkstrøm:
    630A
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    355.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    355.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    20.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    630.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    630.0 A
  • Nominel strøm IE:
    630.0 A
  • Option for spændingsudløser:
    Nej
  • Poltal:
    3P
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
