Lastafbryder OT800E03P, 3-polet, 800 A, bundmontering

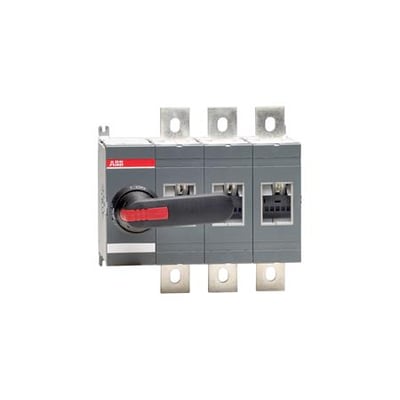

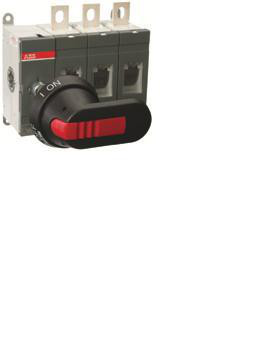

ABB OT800E03P 3-polet lastafbryder på 800 A set forfra med langt sort drejegreb med rød markering.ABB OT800E03P 3-polet lastafbryder på 800 A set skråt forfra, med drejegrebet tydeligt i forgrunden.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 20/11 - lørdag d. 28/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 20/11 - lørdag d. 28/11
GLS Erhverv55,00 kr.Fredag d. 20/11 - mandag d. 30/11
GLS Hjemmelevering59,00 kr.Fredag d. 20/11 - mandag d. 30/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 19/11 - fredag d. 27/11
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
3-polet, frontbetjent lastafbryder til bundmontering med 800 A mærkestrøm, boltforbindelse og drejegreb. Udført iht. IEC 60947-3. Læs mere…
  • Varenr.:
    2118753331
  • EAN nr.:
    6417019230528
  • Typenr.:
    1SCA022718R9410, OT800E03P
pr. stk. inkl. moms
5.140,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Frontbetjent lastafbryder til bundmontering iht. IEC 60947-3. Denne model er 3-polet og har en mærkestrøm på 800 A. OT-serien beskrives med 3- og 4-polede varianter i området 630–800 A.

Lastafbryderen kan anvendes som hovedafbryder, afbryder for motorbelastning og reparations- eller vedligeholdelsesafbryder. Leverandørteksten nævner også sikkerhedsafbryder som anvendelse, mens de tekniske attributter angiver, at produktet ikke er udført som sikkerhedsafbryder.

Tilslutning sker med boltforbindelse. En variantbeskrivelse angiver frontmonteret drejegreb og aksel til venstre. Grebets placering kan bestilles til venstre, delvist centreret eller centreret, svarende til 1., 2. eller 3. række fra venstre.

Tekniske data

  • Type: OT800E03P
  • Typebetegnelse: 1SCA022718R9410
  • Antal poler: 3
  • Nominel strøm: 800 A
  • Nominel permanent strøm ved AC-21 og AC-23, 400 V: 800 A
  • Angivet strøm ved AC-23, 690 V: 800 A
  • Nominel driftseffekt ved AC-23 og AC-3, 400 V: 450 kW
  • Koblingskapacitet ved 400 V: 450 kW
  • Nominel isolations- og driftsspænding: 1000 V
  • Betinget nominel kortslutningsstrøm Iq: 80 kA
  • Nominel korttidsstrøm Icw: 20 kA
  • Tilslutning af hovedstrømkreds: boltforbindelse
  • Mål: 266 mm bred, 250 mm høj og 140 mm dyb
  • Betjeningselement: langt, sort drejegreb
  • Beskyttelsesgrad for grebet: IP65; beskyttelsesklasse for produktets forside: IP00
  • NEMA-beskyttelsesgrad: Andet
  • Komplet enhed i kapsling
  • Antal brydere: 1
  • Ingen hjælpekontakter med NO-, NC- eller skiftefunktion
  • Ingen integreret motordrift, mulighed for motordrift eller spændingsudløser
  • Ikke udført som nødstop- eller reverseringskontakt
  • Egnet til indbygning i fordeler og til gulvbefæstigelse; gulvmontage er angivet som nej
  • Produktnummer: 2118753331
  • EAN: 6417019230528

Greb og medfølgende dele

Leveres med sort ON-OFF-plastgreb OXP12X185, aksel OHB125J12 og monteringsbolte M12x40. Leverandørbeskrivelsen angiver, at grebet kan aflåses i OFF-position, og at lågen, hvor grebet er monteret, er aflåst i ON-position. Attributfeltet for samlet låsbarhed er angivet som nej. Akslen kan justeres i dybden.

Specifikationer

  • Varenummer:
    2118753331
  • EAN nummer:
    6417019230528
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022718R9410, OT800E03P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Betinget norminel kortslutningsstrøm Iq:
    80.0 kA
  • Bredde:
    266.0 mm
  • Dybde:
    140.0 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    250.0 mm
  • Integreret motordrev:
    Nej
  • Koblingskapacitet ved 400 V:
    450.0 kW
  • Låsbar:
    Nej
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    450.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    450.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    20.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    800.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    800.0 A
  • Nominel strøm IE:
    800.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
