- Varenr.:2119750391
- EAN nr.:6417019390765
- Typenr.:1SCA104936R1001, OT40F6
Måske interessant?
Beskrivelse
Produktbeskrivelse

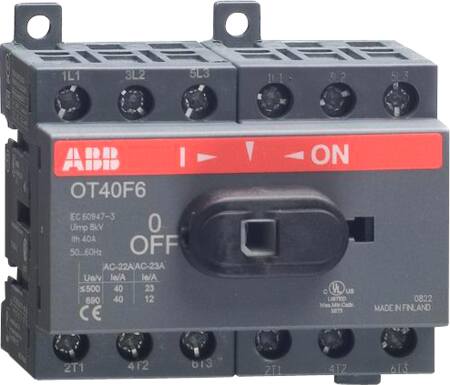

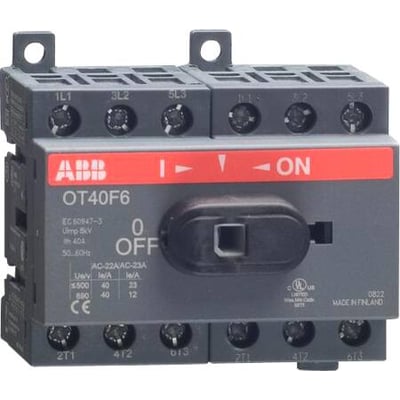

Frontbetjent lastafbryder i 1-0-udførelse med 6 poler og en nominel strøm på 40 A. Produktserien omfatter ifølge leverandørdata modeller fra 16 til 125 A med 6 eller 8 poler. Denne OT40F6-variant er angivet til bundmontage og kan monteres på bund eller DIN-skinne i henhold til IEC 60947-3.
Leverandørteksten nævner anvendelse som hovedafbryder, sikkerhedsafbryder eller afbryder for motorbelastning. De tekniske attributter angiver, at denne model er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder, men ikke som sikkerhedsafbryder.
Tekniske data
- Typebetegnelser: 1SCA104936R1001 og OT40F6
- Produktnummer: 2119750391
- EAN: 6417019390765
- Poltal: 6
- Nominel strøm (Ie): 40 A
- Nominel permanent strøm ved AC-21, 400 V: 40 A
- Nominel permanent strøm ved AC-23, 400 V: 23 A
- Nominel drifteffekt ved AC-23, 400 V: 11 kW
- Nominel drifteffekt ved AC-3, 400 V: 11 kW
- Koblingskapacitet ved 400 V: 11 kW
- Variantdata angiver 40 A ved 690 V AC-22
- Nominel isolations- og driftsspænding: 750 V; maksimal nominel driftsspænding Ue AC: 750 V
- Nominel korttidsstrømstyrke (Icw): 0,5 kA
- Beskyttelsesklasse på forsiden: IP20
- Beskyttelsesgrad (NEMA): Andet
- Tilslutning: skrueforbindelse. Aluminiumledere må kun tilsluttes via kabelklemme eller pindbolt.
- Kapsling af plastik, grå; betjeningselement sort
- Mål: bredde 70 mm, højde 68 mm, dybde 68 mm
- Komplet enhed i kapsling med én bryder
- Ingen hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
- OT40F6-variantens beskrivelse angiver bundmontage, højre udførelse samt levering uden drejegreb og aksel.
Udførelse og montage
- Egnet til indbygning i fordeler og til gulvbefæstigelse; gulvmontage er angivet som nej.
- Ikke låsbar og ikke udført som nødstopsudgave eller reverseringskontakt.
- Har ikke integreret motordrev, og motordrev kan ikke tilvælges.
- Ingen option for spændingsudløser.
- Ikke egnet til frontmontage med 4-hulsmontering eller centermontering.
Specifikationer
-
Varenummer:2119750391
-
EAN nummer:6417019390765Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA104936R1001, OT40F6Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:6.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP20
-
Bredde:70.0 mm
-
Dybde:68.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Ja
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:68.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Grå
-
Koblingskapacitet ved 400 V:11.0 kW
-
Låsbar:Nej
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:11.0 kW
-
Nominel drifteffekt på AC-23, 400V:11.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:0.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:40.0 A
-
Nominel permanent strøm ved AC-23, 400 V:23.0 A
-
Nominel strøm IE:40.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Andet
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
