- Varenr.:2119750401
- EAN nr.:6417019390789
- Typenr.:1SCA104938R1001, OT40F8
Måske interessant?
Beskrivelse
Lastafbryder OT40F8
8-polet lastafbryder med 1-0-kobling og nominel strøm på 40 A. Typen er OT40F8, typebetegnelse 1SCA104938R1001. Produktbeskrivelsen angiver frontbetjening; den konkrete variant er angivet uden drejegreb og aksel.

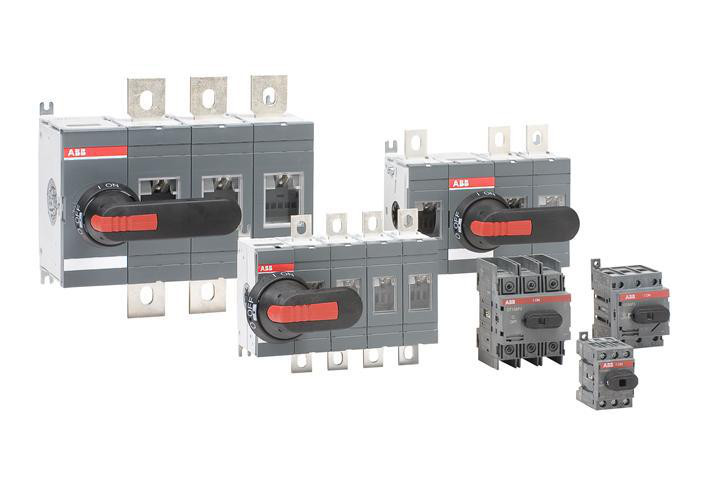

Lastafbryderserien beskrives til brug som blandt andet hovedafbryder, sikkerhedsafbryder eller afbryder for motorbelastning. Denne variant er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder, men ikke som sikkerhedsafbryder.
Montage og tilslutning
- Den konkrete OT40F8 er angivet til bundmontage. Produktbeskrivelsen for serien angiver også DIN-skinnemontage.
- Skruetilslutning i hovedstrømkredsen.
- Al-ledere kan kun tilsluttes via kabelklemme eller pindbolt.
- Egnet til indbygning i fordeler og angivet som egnet til gulvbefæstigelse.
- Højre udførelse; uden drejegreb og aksel.
Tekniske data
- Antal poler: 8; antal brydere: 1.
- Nominel strøm: 40 A.
- Nominel permanent strøm ved AC-21, 400 V: 40 A.
- Nominel permanent strøm ved AC-23, 400 V: 23 A.
- Nominel drifteffekt ved AC-3 og AC-23, 400 V: 11 kW.
- Koblingskapacitet ved 400 V: 11 kW.
- Angivet til 40 A ved 690 V AC-22.
- Nominel isolationsspænding og driftsspænding: 750 V; maksimal nominel driftsspænding Ue AC: 750 V.
- Nominel korttidsstrøm Icw: 0,5 kA.
- Beskyttelsesgrad: IP20.
- Mål: bredde 83 mm, højde 68 mm og dybde 68 mm.
- Kapsling i plast, grå; betjeningselement sort.
- Komplet enhed i kapsling.
- Ingen hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion.
- Ikke låsbar. Har ikke integreret motordrev eller mulighed for motordrev som tilvalg, spændingsudløser, nødstopudførelse eller reverseringsfunktion.
- Ikke udført til gulvmontage, frontmontering med 4 huller eller centreret frontmontering.
- NEMA-beskyttelsesgrad: Andet.
Standard
Produktbeskrivelsen angiver IEC 60947-3.
Specifikationer
-
Varenummer:2119750401
-
EAN nummer:6417019390789Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA104938R1001, OT40F8Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:8.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP20
-
Bredde:83.0 mm
-
Dybde:68.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Ja
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:68.0 mm
-
Integreret motordrev:Nej
-
Kapslingsfarve:Grå
-
Koblingskapacitet ved 400 V:11.0 kW
-
Låsbar:Nej
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:11.0 kW
-
Nominel drifteffekt på AC-23, 400V:11.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:0.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:40.0 A
-
Nominel permanent strøm ved AC-23, 400 V:23.0 A
-
Nominel strøm IE:40.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Andet
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
