- Varenr.:2119812873
- EAN nr.:6417019158402
- Typenr.:1SCA022497R0490, 2119812873, OT40M3
Andre købte også
Måske interessant?
Beskrivelse

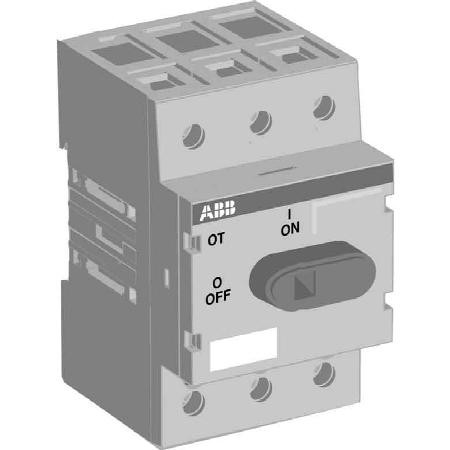

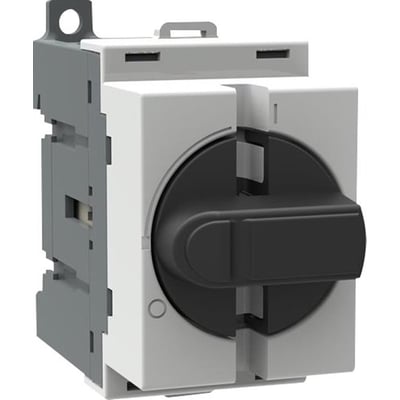

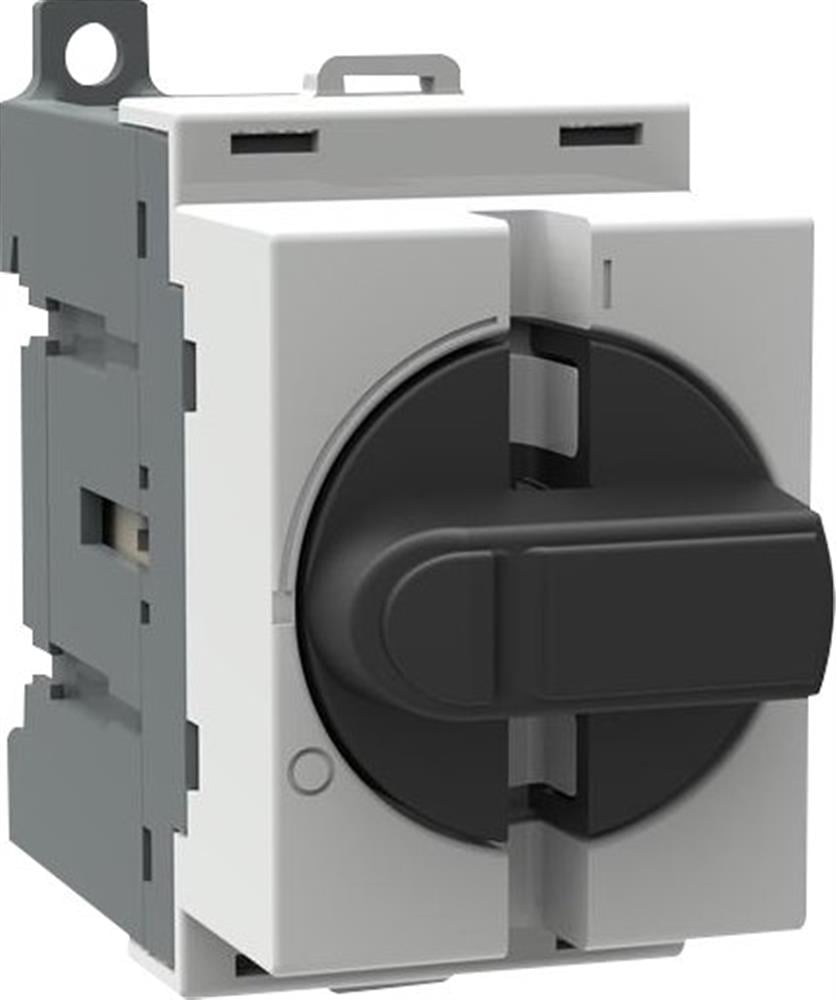

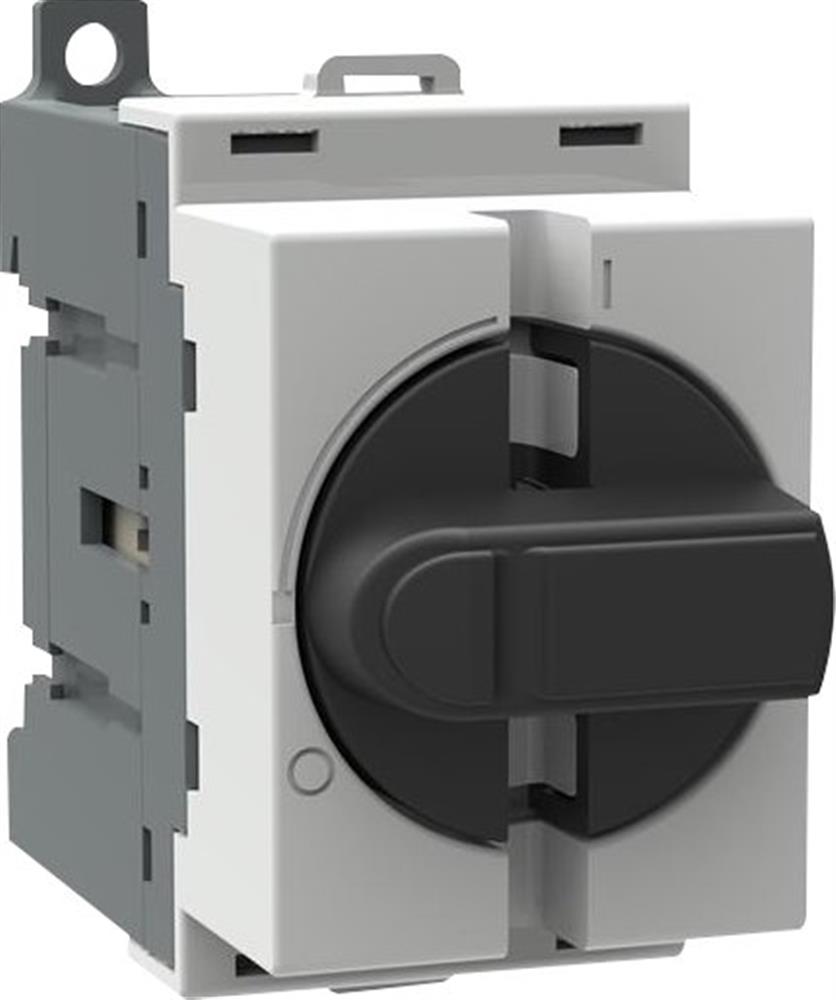

Frontbetjent, modulær lastafbryder med 3 poler og en mærkestrøm på 40 A. Den er beregnet til DIN-skinnemontage eller bundmontage og passer sammen med andre DIN-skinnekomponenter, eksempelvis automatsikringer. Leveres med sort plastgreb.
Produktbeskrivelsen angiver anvendelse som hovedafbryder, sikkerhedsafbryder eller afbryder for motorbelastning. Produktattributterne angiver, at den er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder, men ikke som sikkerhedsafbryder.
Tekniske data
- Type: OT40M3
- Poltal: 3
- Mærkestrøm: 40 A
- Nominel isolations- og driftsspænding: 750 V
- Nominel permanent strøm ved AC-21, 400 V: 40 A
- Nominel permanent strøm ved AC-23, 400 V: 23 A
- Nominel driftseffekt ved AC-3, 400 V: 22 kW
- Nominel driftseffekt ved AC-23, 400 V: 11 kW
- Koblingskapacitet ved 400 V: 11 kW
- Nominel korttidsstrøm Icw: 0,5 kA
- Tilslutning: Skrueforbindelse. Al-ledere tilsluttes kun via kabelklemme eller pindbolt.
- Beskyttelsesgrad på forsiden: IP20
- Kapsling: Plast
- Mål: 35 mm bred, 68 mm høj og 73 mm dyb
- Egnet til indbygning i fordelingstavle og til gulvbefæstigelse
- Antal brydere: 1
- Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
Betjening og montering
Leverandørbeskrivelsen angiver, at grebet kan aflåses i OFF-position. Produktattributten angiver samtidig “Låsbar: Nej”. Attributterne angiver desuden, at afbryderen ikke har integreret motordrev eller mulighed for motordrev eller spændingsudløser, og at den ikke er udført som reverseringskontakt eller nødstopudgave. Den er ikke beregnet til frontmontering med 4 huller eller central frontmontering.
Produktbeskrivelsen omtaler OT 16M–160M-serien i 3- og 4-polede udførelser. Denne model er OT40M3 og har 3 poler. Serien beskrives som udført til DIN-skinnemontage iht. IEC 60947-3.
Specifikationer
-
Varenummer:2119812873
-
EAN nummer:6417019158402Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022497R0490, 2119812873, OT40M3Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:3.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP20
-
Bredde:35.0 mm
-
Dybde:73.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Ja
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve:Sort
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:68.0 mm
-
Integreret motordrev:Nej
-
Koblingskapacitet ved 400 V:11.0 kW
-
Låsbar:Nej
-
Mærkstrøm:40A
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:22.0 kW
-
Nominel drifteffekt på AC-23, 400V:11.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:0.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:40.0 A
-
Nominel permanent strøm ved AC-23, 400 V:23.0 A
-
Nominel strøm IE:40.0 A
-
Option for spændingsudløser:Nej
-
Poltal:3P
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Andet
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
