- Varenr.:2118752125
- EAN nr.:6417019135427
- Typenr.:1SCA022429R9220, OT125M4
Måske interessant?
Beskrivelse

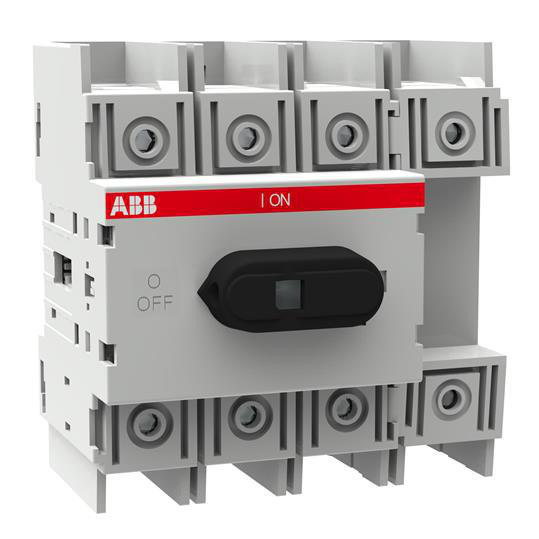

Modulær lastafbryder til DIN-skinne
OT125M4 er en 4-polet, frontbetjent lastafbryder med skrueforbindelse. Den er beregnet til DIN-skinnemontage iht. IEC 60947-3 og har et modulært design, der passer sammen med andre DIN-skinnekomponenter såsom automatsikringer. OT-serien omfatter 3- og 4-polede varianter i området 16–160 A.
Afbryderen kan anvendes som hovedafbryder, vedligeholdelsesafbryder eller til afbrydelse af motorbelastning. Den leveres som en komplet enhed i plastkapsling med sort betjeningsgreb.
Tekniske data
- Typebetegnelse: OT125M4
- Type-/varenummer: 1SCA022429R9220
- Antal poler: 4
- Nominel strøm: 125 A
- Nominel isolations- og driftsspænding: 750 V
- Nominel permanent strøm ved AC-21, 400 V: 125 A
- Nominel permanent strøm ved AC-23, 400 V: 90 A
- Nominel driftseffekt ved AC-23 og AC-3, 400 V: 45 kW
- Koblingskapacitet ved 400 V: 45 kW
- Nominel korttidsstrøm Icw: 2,5 kA
- Betinget nominel kortslutningsstrøm Iq: 50 kA
- Beskyttelsesgrad: IP20
- Tilslutning: Skrueforbindelse
- Kapsling: Plastik
- Mål: 96,5 mm høj, 100 mm bred og 74 mm dyb
- Antal brydere: 1
- Hjælpekontakter: Ingen NO-, NC- eller skiftekontakter
Tilslutning af aluminiumsledere må kun ske via kabelklemme eller pindbolt.
Bemærkninger til produktoplysninger
Leverandørbeskrivelsen angiver, at grebet kan aflåses i OFF-position, mens attributdata angiver, at produktet ikke er låsbart. Leverandørbeskrivelsen nævner også anvendelse som sikkerhedsafbryder, mens attributdata angiver, at afbryderen ikke er udført som sikkerhedsafbryder.
Specifikationer
-
Varenummer:2118752125
-
EAN nummer:6417019135427Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022429R9220, OT125M4Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:4.0
-
Beskyttelsesgrad (NEMA):Andet
-
Beskyttelsesklasse (IP) forside:IP20
-
Betinget norminel kortslutningsstrøm Iq:50.0 kA
-
Bredde:100.0 mm
-
Dybde:74.0 mm
-
Egnet til front montering 4-hul:Nej
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Ja
-
Egnet til indbygning af fordeler:Ja
-
Enhedskontruktion:Komplet enhed i kapsling
-
Farve på kontrolelement:Sort
-
Gulvmontage:Nej
-
Højde:96.5 mm
-
Integreret motordrev:Nej
-
Koblingskapacitet ved 400 V:45.0 kW
-
Låsbar:Nej
-
Materialekapslinger:Plastik
-
Max. nominel drift spænding Ue AC:750.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt AC-3, 400 V:45.0 kW
-
Nominel drifteffekt på AC-23, 400V:45.0 kW
-
Nominel driftsspænding:750 - 750 V
-
Nominel kortstids-strømstyrke Icw:2.5 kA
-
Nominel permanent strøm ved AC-21, 400 V:125.0 A
-
Nominel permanent strøm ved AC-23, 400 V:90.0 A
-
Nominel strøm IE:125.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Andet
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
