Lastafbryder OT200E04P, 4-polet, 200 A, bundmontage

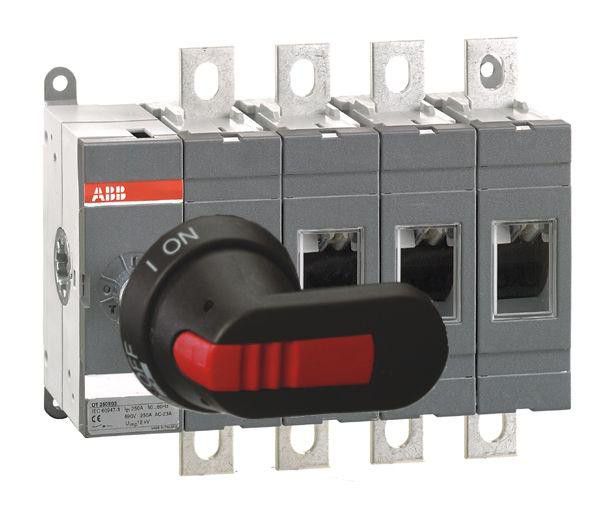

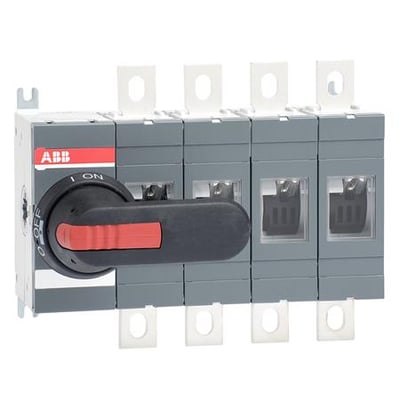

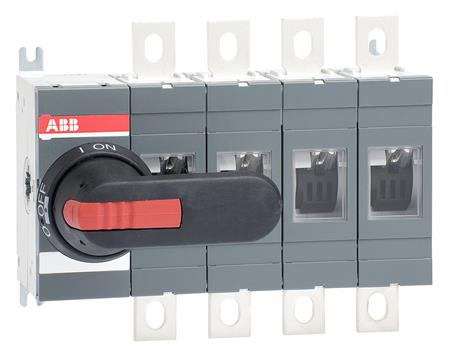

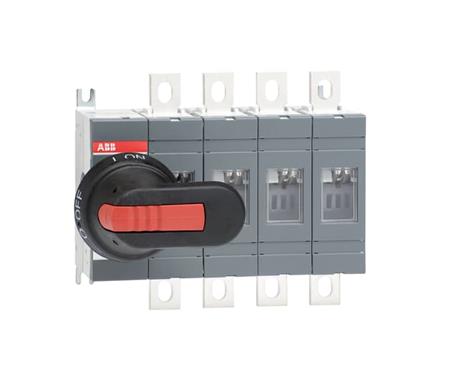

ABB OT200E04P lastafbryder med fire poler og 200 A, gråt kabinet og sort drejegreb med rød markering.ABB OT200E04P lastafbryder med fire poler og 200 A set skråt forfra, med synlige tilslutningslaske og drejegreb.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
4-polet, frontbetjent lastafbryder til bundmontage med 200 A mærkestrøm og 1000 V driftsspænding. Inkl. drejegreb, aksel og monteringsbolte. Læs mere…
  • Varenr.:
    2118752206
  • EAN nr.:
    6417019228747
  • Typenr.:
    1SCA022713R4930, OT200E04P
pr. stk. inkl. moms
1.339,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

OT200E04P er en 4-polet, frontbetjent lastafbryder til bundmontage. Den er beregnet til 200 A og har en nominel isolations- og driftsspænding på 1000 V. Lastafbryderen er udført som en komplet enhed i en grå plastkapsling og tilsluttes med boltforbindelse via en laske.

Leverandørbeskrivelsen angiver, at OT-serien findes i 200–250 A og i 3- og 4-polede udførelser. Denne model er 4-polet og har en mærkestrøm på 200 A.

Anvendelse og betjening

Produktdata angiver udførelse som hovedafbryder og reparations-/vedligeholdelsesafbryder. Leverandørbeskrivelsen nævner desuden anvendelse som sikkerhedsafbryder eller afbryder for motorbelastning. De tekniske attributter angiver dog, at modellen ikke er udført som sikkerhedsafbryder.

Det lange drejegreb er sort og har kapslingsgrad IP65. Leverandørbeskrivelsen angiver, at grebet kan aflåses i OFF-position, og at lågen, hvor grebet er monteret, er aflåst i ON-position. De tekniske attributter angiver samtidig “Låsbar: Nej”. Akslen kan justeres i dybden. Grebet kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til 1., 2. eller 3. række fra venstre. En produktbeskrivelse angiver aksel til venstre.

Tekniske data

  • Type: OT200E04P
  • Typebetegnelse: 1SCA022713R4930
  • Produktnummer: 2118752206
  • Antal poler: 4
  • Antal brydere: 1
  • Nominel strøm: 200 A
  • Nominel driftsspænding Ue AC: op til 1000 V
  • Nominel korttidsstrøm Icw: 8 kA
  • Betinget nominel kortslutningsstrøm Iq: 100 kA
  • Nominel driftseffekt ved AC-23, 400 V: 110 kW
  • Nominel driftseffekt ved AC-3, 400 V: 110 kW
  • Nominel permanent strøm ved AC-21, 400 V: 200 A
  • Nominel permanent strøm ved AC-23, 400 V: 200 A
  • Koblingskapacitet ved 400 V: 110 kW
  • Kapslingsgrad på forsiden: IP00
  • NEMA-beskyttelsesgrad: Andet
  • Mål: 180,5 mm bred, 150 mm høj og 82,5 mm dyb
  • Kapsling: Plast, grå
  • Tilslutning: Boltforbindelse
  • Standard: IEC 60947-3

Udstyr og øvrige egenskaber

Lastafbryderen leveres med sort ON-OFF-plasthåndtag OXP6X210, aksel OHB65J6 og monteringsbolte M8x25. Den har ingen NO-hjælpekontakter, NC-hjælpekontakter eller hjælpekontakter med skiftefunktion.

  • Egnet til indbygning i fordeling: Ja
  • Egnet til gulvbefæstigelse: Ja
  • Gulvmontage: Nej
  • Integreret motordrev: Nej
  • Motordrev som tilvalg: Nej
  • Spændingsudløser som tilvalg: Nej
  • Reverseringskontakt: Nej
  • Nødstopudgave: Nej
  • Frontmontering med 4 huller: Nej
  • Frontmontering centreret: Nej

Specifikationer

  • Varenummer:
    2118752206
  • EAN nummer:
    6417019228747
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022713R4930, OT200E04P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Betinget norminel kortslutningsstrøm Iq:
    100.0 kA
  • Bredde:
    180.5 mm
  • Dybde:
    82.5 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    150.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    110.0 kW
  • Låsbar:
    Nej
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    110.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    110.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    8.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    200.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    200.0 A
  • Nominel strøm IE:
    200.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
