Lastafbryder OT200E22P, 200 A, 4-polet, med drejegreb

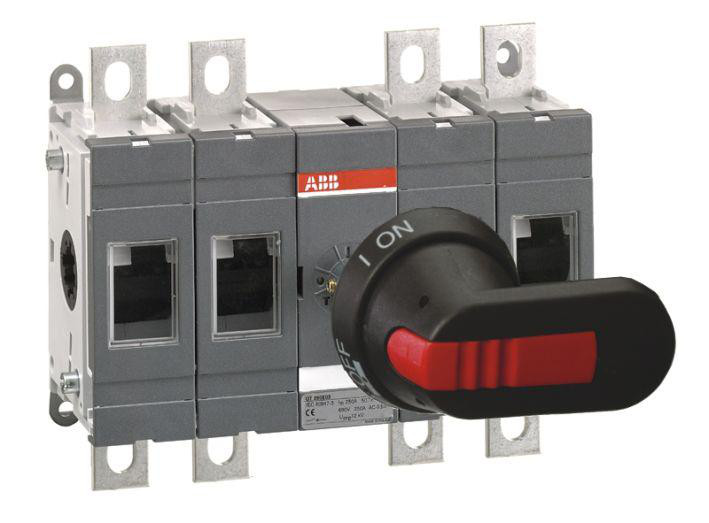

ABB OT200E22P lastafbryder på 200 A med fire poler, gråt hus og sort drejegreb med rød markering, set forfra.ABB OT200E22P lastafbryder på 200 A med fire poler, set skråt forfra med synlige metaltilslutninger og sort drejegreb med rød markering.
PRISGARANTI
3 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 14/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 14/11
GLS Erhverv49,00 kr.Mandag d. 16/11
GLS Hjemmelevering59,00 kr.Mandag d. 16/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket ABB
4-polet 200 A lastafbryder til bundmontage med frontbetjent drejegreb. Nominel spænding op til 1000 V og boltforbindelse. Læs mere…
  • Varenr.:
    2118752248
  • EAN nr.:
    6417019231778
  • Typenr.:
    1SCA022721R4020, OT200E22P
pr. stk. inkl. moms
1.315,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Lastafbryder OT200E22P

4-polet lastafbryder til bundmontage, type OT200E22P, varenummer 1SCA022721R4020. Den er en del af OT-serien for 200–250 A lastafbrydere med 3 eller 4 poler. Beskrivelsen angiver 200 A ved 690 V AC-23. Lastafbryderen er beregnet til blandt andet brug som hovedafbryder og afbryder for motorbelastning. Leverandørteksten nævner også anvendelse som sikkerhedsafbryder, mens produktdata angiver, at den ikke er udført som sikkerhedsafbryder.

Betjening og montering

Lastafbryderen er frontbetjent med et langt drejegreb og monteres i bunden. Tilslutningen sker via lasker og boltforbindelse. Akslen mellem polerne kan justeres i dybden. Grebet kan aflåses i OFF-position, og i ON-position er lågen, hvor grebet er monteret, aflåst. Produktdata angiver samtidig, at enheden ikke er låsbar.

Grebet kan bestilles placeret til venstre, delvist centreret eller centreret, svarende til henholdsvis 1., 2. eller 3. række fra venstre.

Tekniske data

  • Antal poler: 4
  • Nominel strøm: 200 A
  • Maksimal nominel AC-driftsspænding: 1000 V
  • Nominel isolations- og driftsspænding ifølge leverandørbeskrivelsen: 1000 V
  • Nominel permanent strøm ved AC-21, 400 V: 200 A
  • Nominel permanent strøm ved AC-23, 400 V: 200 A
  • Nominel driftseffekt ved AC-23 og AC-3, 400 V: 110 kW
  • Koblingskapacitet ved 400 V: 110 kW
  • Nominel korttidsstrøm Icw: 8 kA
  • Betinget nominel kortslutningsstrøm Iq: 100 kA
  • Beskyttelsesklasse på forsiden: IP00. Drejegrebet har kapslingsgrad IP65.
  • Kapsling: plast, grå
  • Mål: bredde 185,5 mm, højde 150 mm, dybde 82,5 mm
  • Komplet enhed i kapsling med 1 bryder
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Produktdata angiver NEMA-beskyttelsesgrad: andet

Funktioner og indhold

Enheden er udført som hovedafbryder og reparations-/vedligeholdelsesafbryder og er egnet til indbygning i fordeler samt gulvbefæstigelse. Den er ikke udført som sikkerhedsafbryder, reverseringskontakt eller nødstopsudgave. Den har ikke integreret motordrev, mulighed for motordrev eller option for spændingsudløser, og den er ikke udført til gulvmontage eller frontmontering i center eller med 4 huller.

Leveres med sort ON-OFF-plasthåndtag OXP6X210, aksel OHB65J6 og monteringsbolte M8 x 25. Monteringsstandarden er IEC 60947-3.

Specifikationer

  • Varenummer:
    2118752248
  • EAN nummer:
    6417019231778
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022721R4020, OT200E22P
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP00
  • Betinget norminel kortslutningsstrøm Iq:
    100.0 kA
  • Bredde:
    185.5 mm
  • Dybde:
    82.5 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Ja
  • Egnet til indbygning af fordeler:
    Ja
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    150.0 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Grå
  • Koblingskapacitet ved 400 V:
    110.0 kW
  • Låsbar:
    Nej
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    1000.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    110.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    110.0 kW
  • Nominel driftsspænding:
    1000 - 1000 V
  • Nominel kortstids-strømstyrke Icw:
    8.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    200.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    200.0 A
  • Nominel strøm IE:
    200.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
